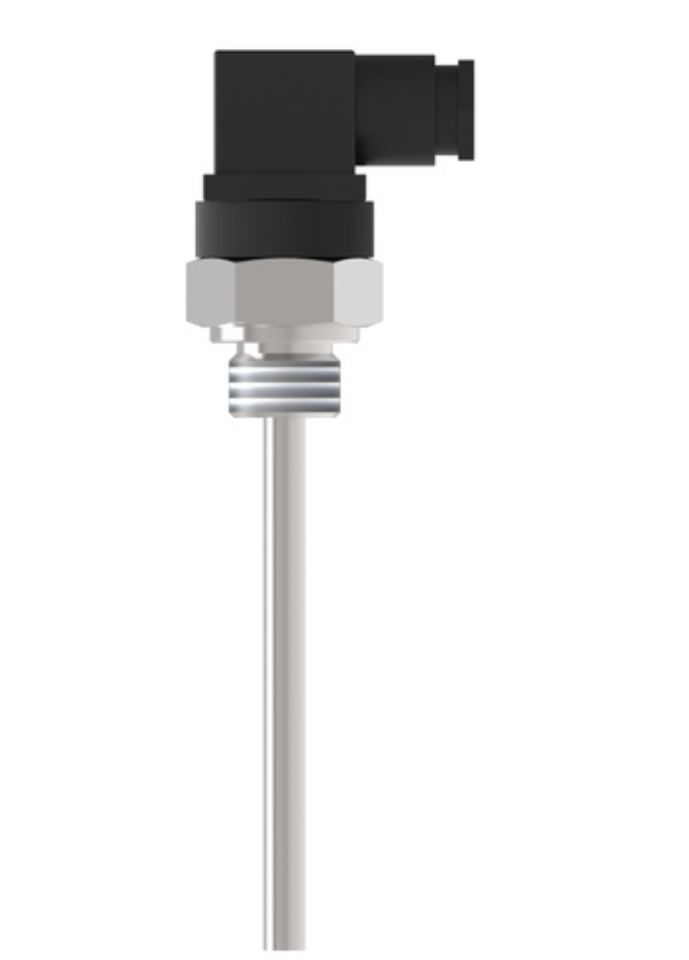

Soket Bağlantılı Rezistans Termometre

PT100 (Platin Dirençli Termometre), endüstriyel sıcaklık ölçümünde en çok tercih edilen sensörlerden biridir. 0°C'de 100 Ω direnç değerine sahip olmasıyla tanınır.

PT100 Temel Teknik Özellikler

• PT100 Çalışma Prensibi: Sıcaklık arttıkça platinin elektriksel direnci de artar (Pozitif Sıcaklık Katsayısı - PTC).
• PT100 Sıcaklık Aralığı: Genellikle −200°C ile +850°C arasındadır.
• PT100 Hassasiyet: Standart bir PT100 için sıcaklık katsayısı (α) yaklaşık olarak 0.003851 Ω/Ω/∘C'dir. Yani her 1°C artış için direnç yaklaşık 0.385 Ω artar.
• PT100 Hassasiyet Sınıfları (DIN EN 60751):
• PT100 Sınıf AA: ±(0.1+0.0017⋅∣t∣)∘C
• PT100 Sınıf A: ±(0.15+0.002⋅∣t∣)∘C
• PT100 Sınıf B: ±(0.3+0.005⋅∣t∣)∘C (En yaygın standart sınıf)

PT100 Bağlantı Tipleri

PT100 ölçümlerinde, kablo direncinin ölçüm sonucunu yanıltmaması için farklı bağlantı yöntemleri kullanılır:

• 2 Telli PT100: En basit ama en az hassas olanıdır. Kablo direnci doğrudan ölçüme eklenerek hata payını artırır.
• 3 Telli PT100: Endüstride en yaygın kullanılan yöntemdir. Üçüncü tel sayesinde kablo direnci kompanze edilir (dengelenir).
• 4 Telli PT100: Laboratuvar düzeyinde en yüksek hassasiyeti sağlar. Kablo direncinden kaynaklanan hataları tamamen ortadan kaldırır.

PT100 Kullanım Alanları

PT100 Yüksek kararlılığı ve tekrarlanabilirliği sayesinde; boru hatlarındaki akışkanların izlenmesinde, silolardaki sıcaklık kontrolünde ve hassas makine aksamlarında güvenle kullanılır.
