Kapasitif Seviye Şalteri - PNPN/NPN - NO/NC

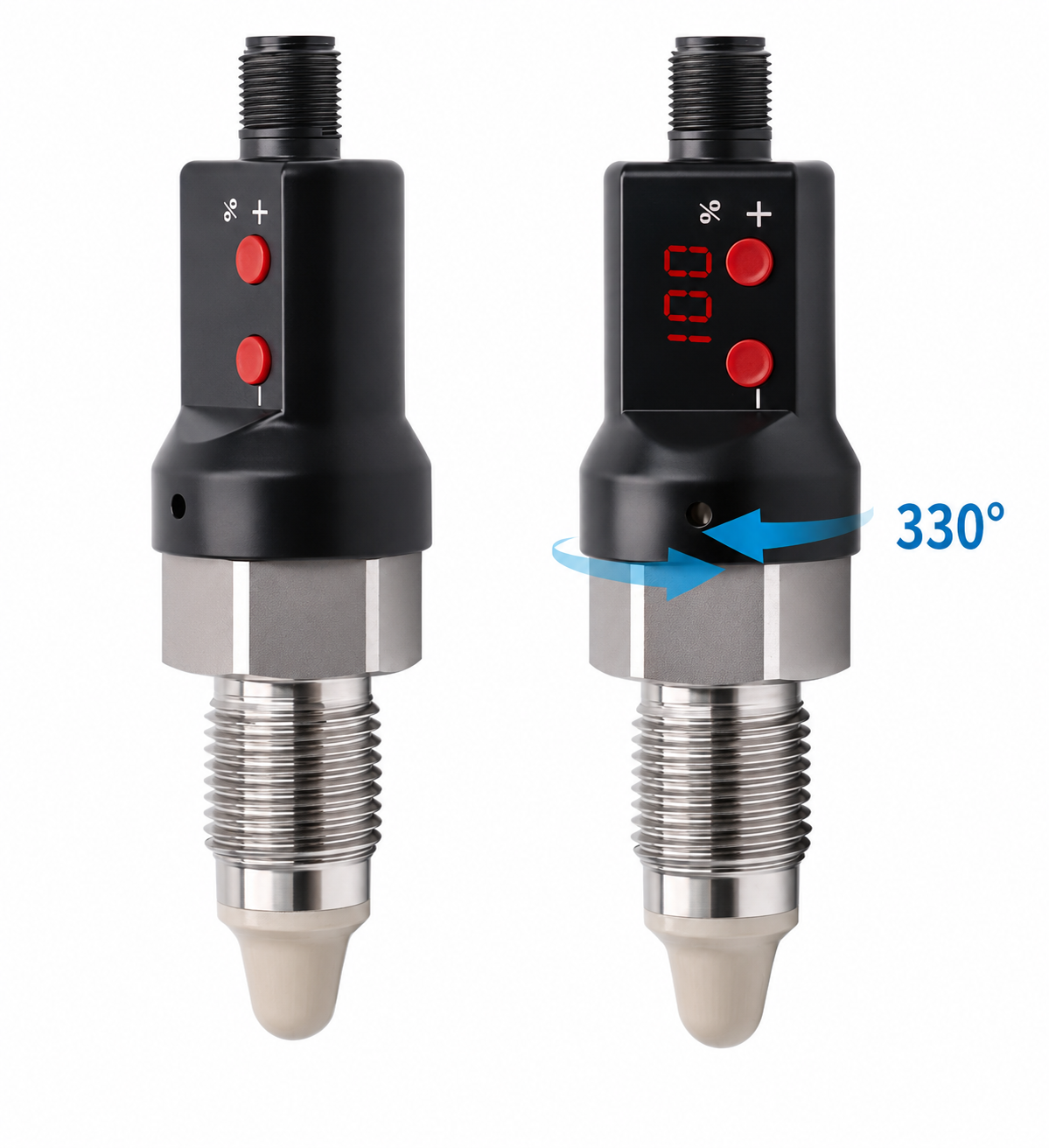

LS100 kapasitif seviye anahtarı, kapasitans ölçüm prensibine dayalı, özellikle endüstriyel sıvı seviyesi izleme için tasarlanmış akıllı bir sensördür. Çekirdek probu, yüksek sıcaklığa ve korozyona dayanıklı PEEK malzemeden yapılmış olup, paslanmaz çelik 304 proses bağlantısıyla birleştirilmiştir ve -20°C ile 85°C arasındaki ortam sıcaklıklarına dayanabilir. Kimya, ilaç ve gıda-içecek endüstrileri gibi zorlu ortamlar için uygundur. Sensör, prob ile referans toprak (örneğin metal tank duvarı) arasındaki kapasitans değerindeki değişimi algılayarak sıvı seviyesi durumunu hassas bir şekilde belirler. Ortam probu kapladığında, dielektrik sabiti değişir ve bu da kapasitansta bir değişikliğe neden olur. Dahili mikroişlemci sinyali yükseltir, filtreler ve doğrusallaştırır ve ayarlanmış bir PNP/NPN anahtar çıkışına dönüştürür. Tepki süresi 100 ms'den azdır. Ürün, mevcut sıvı seviyesi değerini veya ayarlanan parametreleri gerçek zamanlı olarak gösteren yüksek parlaklıkta bir LED dijital ekranla donatılmıştır. Panel üzerindeki düğmeler aracılığıyla, anahtarlama noktası, histerezis (varsayılan %0,5) ve çıkış modu (normalde açık/normalde kapalı) kolayca ayarlanabilir. Entegre enjeksiyon kalıplı gövde, IP67 koruma seviyesine sahiptir ve dahili ters bağlantı, aşırı yük ve kısa devre korumasına sahiptir; ayrıca hızlı bağlantı için M12x1 konnektörleri sunar. Çeşitli endüstriyel tesislerin kurulum ve güvenilirlik gereksinimlerini karşılayabilir.
Temel özelliklerin özeti
1. Olağanüstü korozyon ve sıcaklık direnci
Prob, PEEK malzemeden üretilmiştir: mükemmel kimyasal korozyon direnci, hidroliz direnci ve yüksek sıcaklık performansına sahiptir ve asitler, alkaliler, çözücüler ve yüksek sıcaklık yağları gibi zorlu ortamlar için uygundur.
Geniş sıcaklık aralığı tasarımı: Orta sıcaklık aralığı -20...85°C olup, güçlü çevresel uyum yeteneğine sahiptir.
2. Son derece esnek elektrik konfigürasyonu
Çift çıkış ayarlanabilir: PNP ve NPN çıkış anahtarlamasını destekler ve normalde açık/normalde kapalı (NO/NC) serbestçe ayarlanabilir, farklı PLC'ler ve kontrol devreleriyle uyumludur.
Akıllı koruma: Sistem çalışmasının istikrarlı olmasını sağlamak ve hasar risklerini azaltmak için ters faz, aşırı yük ve kısa devre tam korumasına sahiptir.
Hızlı yanıt: 100 ms'den daha kısa yanıt süresi, dinamik sıvı seviyesi izleme gereksinimlerini karşılar.
3. Güvenilir mekanik yapı ve koruma
IP67 koruma sınıfı: Gövde su geçirmez ve toz geçirmezdir, nemli ve tozlu endüstriyel alanlar için uygundur.
Basınca ve korozyona dayanıklı bağlantı: Proses bağlantısında sağlam ve dayanıklı 304 paslanmaz çelik kullanılır; sızdırmazlık parçaları farklı ortamlara uyumlu neopren veya florokauçuktan seçilebilir.
4. Kolay kurulum ve hata ayıklama
M12 konnektör: standart endüstriyel arayüz, hızlı ve güvenilir kurulum ve kablolama.
LED ekran: Mevcut sıvı seviyesi durumunu ve ayarlanan parametreleri sezgisel olarak göstererek, yerinde hata ayıklama ve arıza gidermeyi kolaylaştırır.
Histerezis ayarı: Varsayılan %0,5'lik histerezis ayarlanabilir, bu sayede çıkış titremesi etkili bir şekilde önlenir ve kontrol doğruluğu artırılır.
Uygulama alanları
1. Kimya ve petrokimya endüstrileri
Uygulama senaryoları: Depolama tankları, reaksiyon kapları ve ara tampon tankları için yüksek ve düşük sıvı seviyesi alarmları; asit ve alkali tankları, solvent varilleri için sıvı seviyesi kontrolü.
Temel işlevler:
Korozyon direnci izleme: Prob, güçlü asitlere (sülfürik asit ve hidroklorik asit gibi), güçlü bazlara ve organik çözücülere karşı etkili bir şekilde direnç gösterebilen PEEK malzemeden yapılmıştır ve sıradan sıvı seviye sensörlerinin aşındırıcı sıvılarda kolayca hasar görmesi sorununu çözmektedir.
Hassas kontrol: Sıvı seviyesi değerlerinin yerinde görüntülenmesi için LED dijital ekran ve ayarlanabilir histerezis (%0,5) fonksiyonu kullanılarak, sıvı seviyesi dalgalanmalarından kaynaklanan yanlış işlemler önlenir ve dozajlama veya boşaltma işleminin istikrarlılığı sağlanır.
2. Su arıtma ve çevre koruma mühendisliği
Uygulama senaryoları: Saf su/aşırı doymuş su depolama tankları, atık su toplama tankları, kaldırma pompası istasyonları, kimyasal pıhtılaşma tankları.
Temel işlevler:
Yüksek ve düşük sıvı seviyesi kontrolü: Açık ve kapalı durumlar arasında ayarlanabilir, pompaların çalıştırılıp durdurulmasını kontrol etmek, otomatik su takviyesi veya tahliyesi sağlamak, pompanın boşta kalmasını veya su taşmasını önlemek için kullanılır.
Çok yönlü ortam uyumluluğu: IP67 koruma seviyesiyle, su buharı aşınmasından etkilenmeden nemli, su dolu dış ortamlara veya yer altı boru kuyularına doğrudan monte edilebilir.
Yüksek uyumluluk: Geniş voltaj beslemesi (12-30Vdc) ve PNP/NPN değiştirilebilir çıkış sayesinde çeşitli PLC'ler (programlanabilir mantık kontrolörleri) veya endüstriyel kontrol sistemleriyle sorunsuz bir şekilde entegre olabilir.
3. Gıda ve içecek ile ilaç endüstrileri
Uygulama senaryoları: İçecek hammaddesi tankları, CIP temizleme sıvısı depolama tankları, ilaç sıvısı hazırlama tankları, arıtılmış su depolama tankları.
Temel işlevler:
Hijyen ve güvenlik: Prob malzemesi olarak kullanılan PEEK ve 304 paslanmaz çelik, pürüzsüz yüzeyi ve kalıntı bırakmaması sayesinde bakteri üremesine daha az eğilimli olup, FDA (Gıda ve İlaç İdaresi) ve gıda temasıyla ilgili standartlara uygundur.
Sıcaklık ve yıkama direnci: Maksimum 85°C orta sıcaklığa ve CIP çevrimiçi temizliğinin yüksek sıcaklık etkisine (yaklaşık 80°C) dayanabilir, 100 ms'den kısa tepki süresiyle tank temizliği sırasında sıvı seviyesi değişikliklerine hızlı bir şekilde yanıt verebilir.
4. Mekanik işleme ve otomotiv üretimi
Uygulama senaryoları: Takım tezgahı kesme sıvısı depoları, yağlama istasyonları, temizleme makinesi su depoları, motor test yağı depoları.
Temel işlevler:
Yağ sıvısı izleme: PEEK probu, yağ bazlı ortamlar (kesme yağı, hidrolik yağ, yağlama yağı) için mükemmel kimyasal stabiliteye sahiptir ve yağ seviyesini doğru bir şekilde tespit ederek yağ eksikliğinden kaynaklanan ekipman aşınmasını önler.
Güçlü parazit önleme: Dahili ters kutuplama, aşırı yük ve kısa devre koruması sayesinde, sahada yüksek güçlü motorların çalıştırılmasından kaynaklanan voltaj dalgalanmalarına ve elektromanyetik parazitlere karşı dayanıklıdır ve doğru sinyal çıkışı sağlar.
5. Hidrolik ve yağlama sistemleri
Uygulama senaryoları: Hidrolik istasyon yağ tankları, düşük kaymalı yağlama istasyonları için yağ seviyesi izleme.
Temel işlevler:
Kompakt kurulum: Küçük boyutu ve M12x1 konektörleri sayesinde, sınırlı alana sahip hidrolik valf bloklarına veya yağ tanklarının üst/yan taraflarına kurulum için uygundur.
Gerçek zamanlı alarm: LED ekran üzerinden yağ seviyesinin gerçek zamanlı olarak izlenmesi, yağ seviyesi ayarlanan eşik değerinin altına veya üstüne düştüğünde alarmı tetiklemek veya koruma sistemini kapatmak için anında sinyal gönderilmesi.
6. Yarı iletken ve fotovoltaik üretim
Uygulama senaryoları: Yüksek saflıkta kimyasal reaktif besleme sistemleri, temizleme tankları, geliştirme çözeltisi tankları.
Temel işlevler:
Yüksek saflık uygulaması: PEEK malzemesi son derece düşük metal iyonu salınımına sahiptir, yüksek saflıktaki kimyasal reaktifleri kirletmez ve yarı iletken endüstrisinin katı temizlik gereksinimlerini karşılar.
Sızıntı önleme: Tanktaki sıvı seviyesinin hassas bir şekilde izlenmesi ve hızlı müdahale ile kimyasal dökülme kazalarının ve maliyet kayıplarının etkin bir şekilde önlenmesi.
7. Mobil makine ekipmanı
Uygulama senaryoları: İnşaat makineleri için su depoları, yakıt depoları, tarım ilaçlama makineleri için ilaç depoları.
Temel işlevler:
Titreşim önleme performansı: Parametreler doğrudan belirtilmemiş olsa da, entegre enjeksiyon kalıplama gövdesi ve kompakt yapısı, belirli bir derecede mekanik titreşime dayanmasını sağlar.
