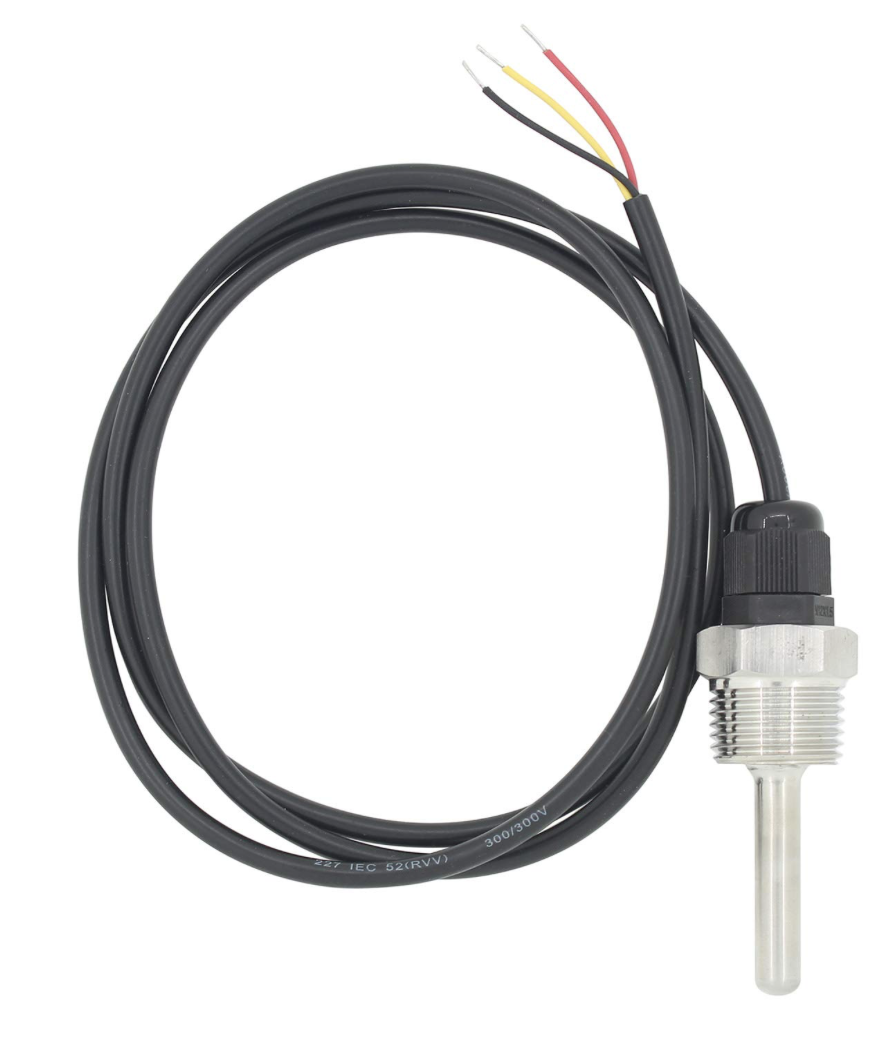

Kablolu Tip PT100
PT100 (Platin Dirençli Termometre), endüstriyel sıcaklık ölçümünde en çok tercih edilen sensörlerden biridir. 0°C'de 100 Ω direnç değerine sahip olmasıyla tanınır.
Temel Teknik Özellikler
- Çalışma Prensibi: Sıcaklık arttıkça platinin elektriksel direnci de artar (Pozitif Sıcaklık Katsayısı - PTC).
- Sıcaklık Aralığı: Genellikle −200°C ile +850°C arasındadır.
- Hassasiyet: Standart bir PT100 için sıcaklık katsayısı (α) yaklaşık olarak 0.003851 Ω/Ω/∘C'dir. Yani her 1°C artış için direnç yaklaşık 0.385 Ω artar.
- Hassasiyet Sınıfları (DIN EN 60751):
- Sınıf AA: ±(0.1+0.0017⋅∣t∣)∘C
- Sınıf A: ±(0.15+0.002⋅∣t∣)∘C
- Sınıf B: ±(0.3+0.005⋅∣t∣)∘C (En yaygın standart sınıf)
Bağlantı Tipleri
PT100 ölçümlerinde, kablo direncinin ölçüm sonucunu yanıltmaması için farklı bağlantı yöntemleri kullanılır:
- 2 Telli: En basit ama en az hassas olanıdır. Kablo direnci doğrudan ölçüme eklenerek hata payını artırır.
- 3 Telli: Endüstride en yaygın kullanılan yöntemdir. Üçüncü tel sayesinde kablo direnci kompanze edilir (dengelenir).
- 4 Telli: Laboratuvar düzeyinde en yüksek hassasiyeti sağlar. Kablo direncinden kaynaklanan hataları tamamen ortadan kaldırır.
Kullanım Alanları
Yüksek kararlılığı ve tekrarlanabilirliği sayesinde; boru hatlarındaki akışkanların izlenmesinde, silolardaki sıcaklık kontrolünde ve hassas makine aksamlarında güvenle kullanılır.
Bu sensörün bir prosese veya boru hattına montajı için özel bir teknik çizim veya görsel yapılandırma detayına ihtiyacınız var mı?
Pt100 ve Termokupl Farkı
Pt100'ler termokupllara göre daha yavaş tepki verirler ve daha pahalıdırlar, ancak düşük ve orta sıcaklıklarda çok daha güvenilir sonuçlar üretirler. Ayrıca termokupllar gibi "soğuk nokta kompanzasyonu" (CJR) gerektirmezler.
