Cam Tüplü Ayar Vanalı Debimetreler
Akışkan: Sıvı, Gaz - Sıvı: 0.5-5 L/h ...16-160 L/h - Gaz: 6-60 L/h ... 25-250 L/h -Bağlantı: R1/8”, R1/4” - Sıcaklık: Maks. 120 °C - Basınç: PN10

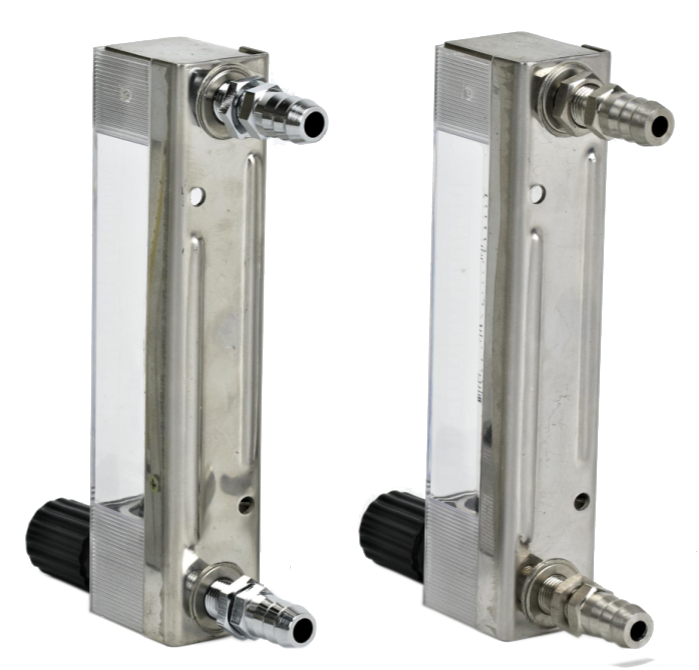

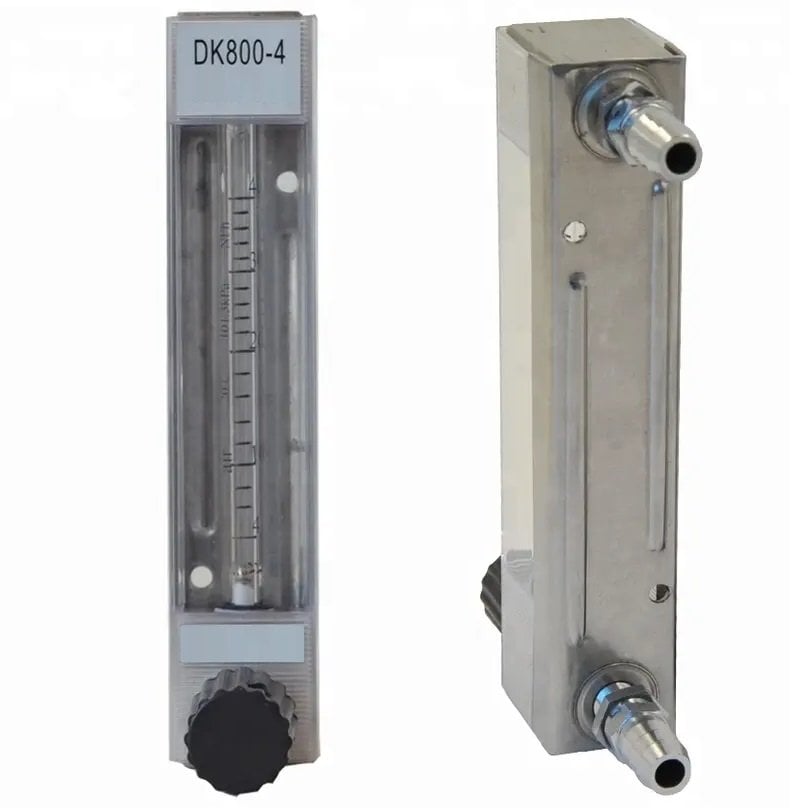

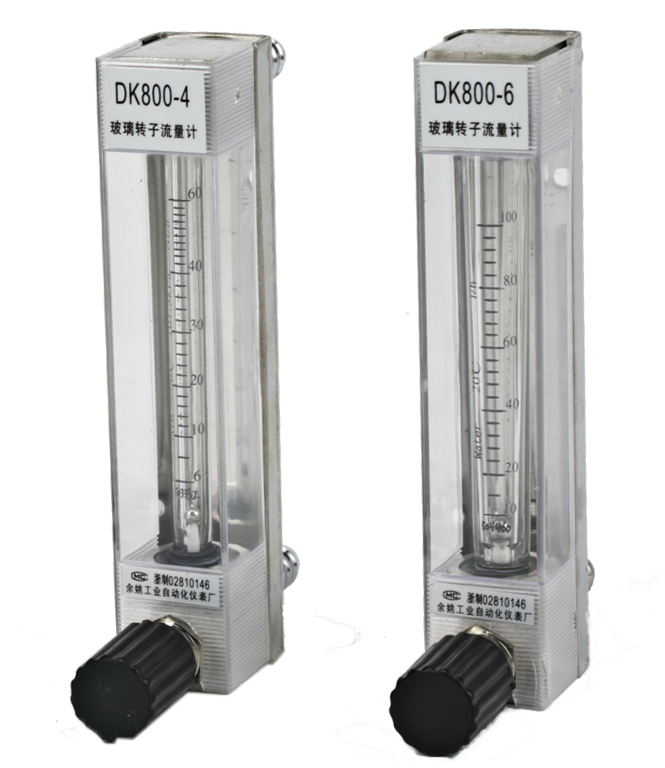

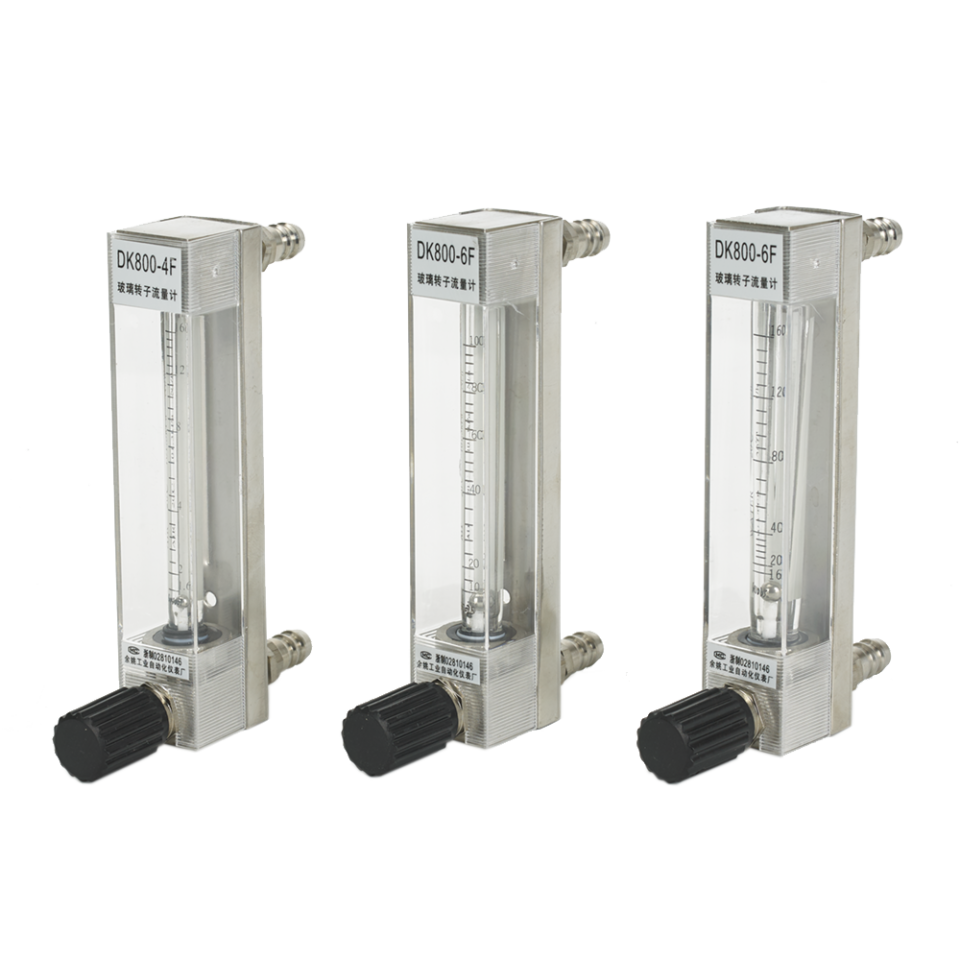

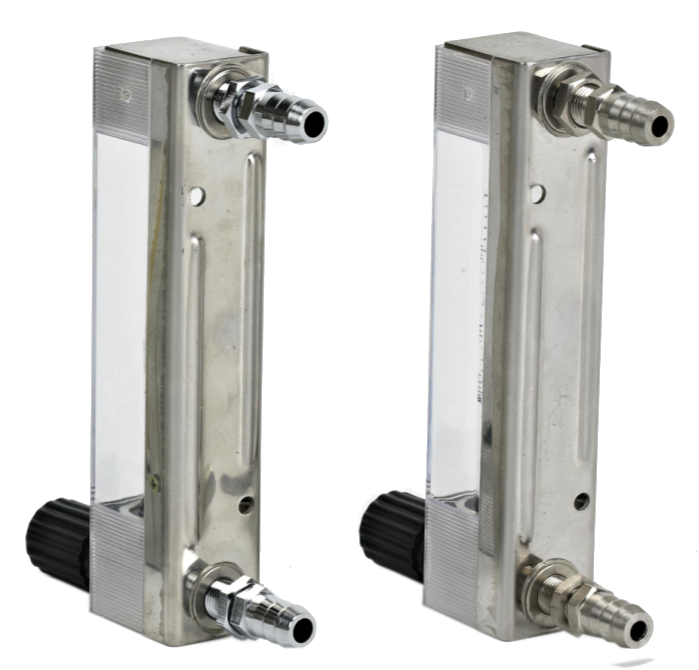

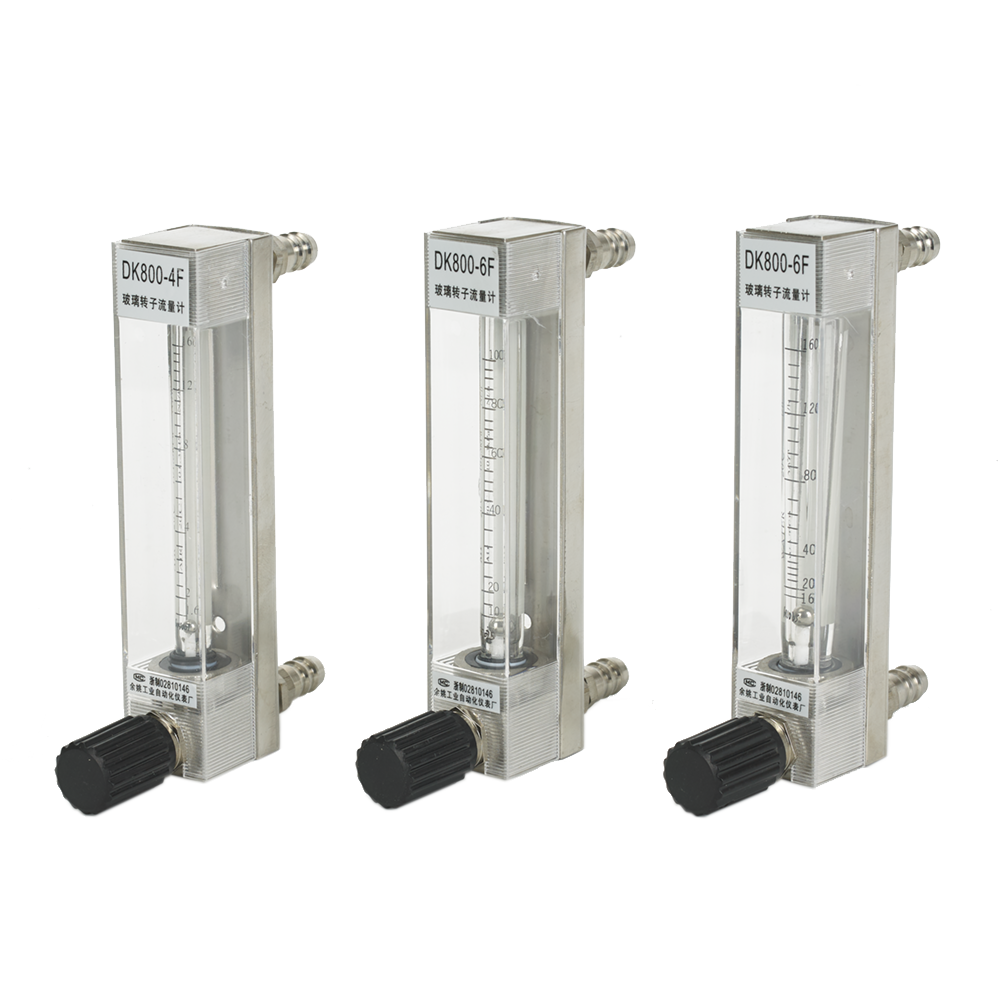

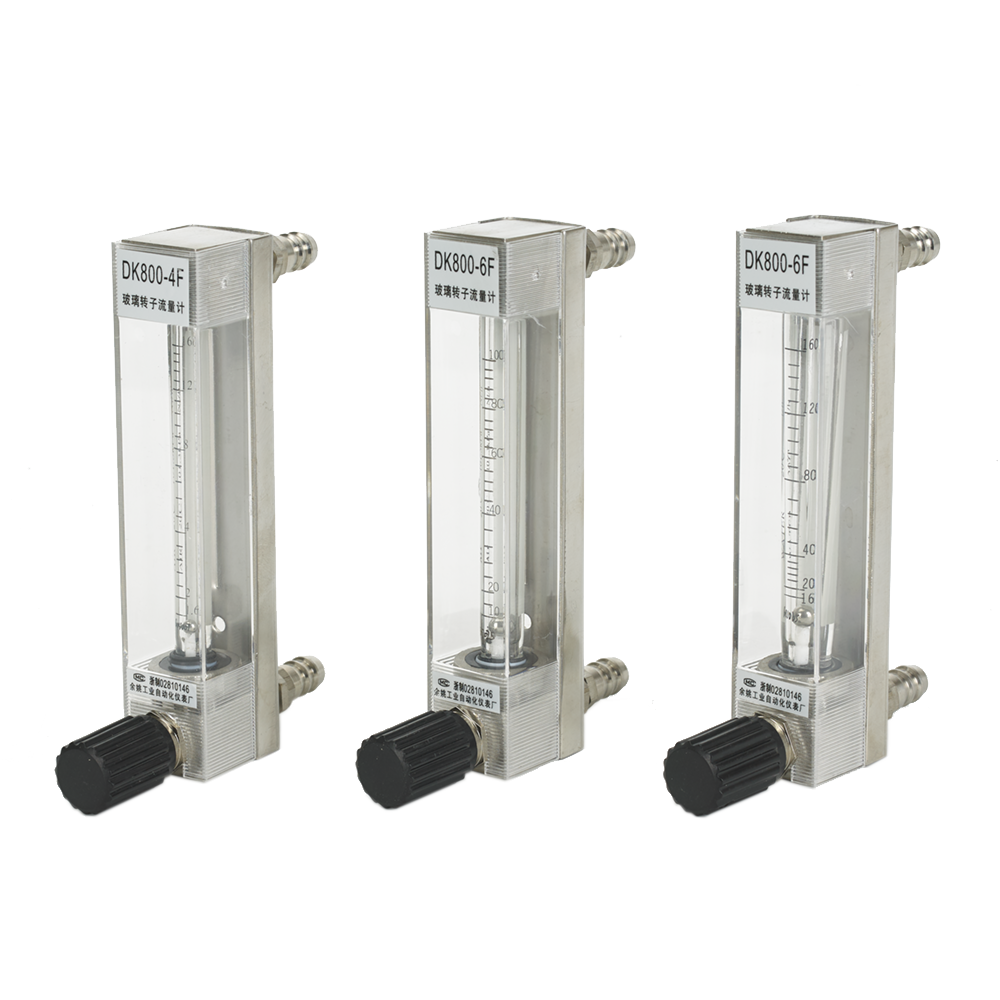

Cam tüplü şamandıralı ayar vanalı debimetre (rotametre), hem debi ölçümü hem de akış ayarı yapabilen pratik ve yaygın bir akış ölçüm cihazıdır. Özellikle düşük debilerde hassas kontrol için tercih edilir. Cam tüplü şamandıralı debimetre; içinde serbest hareket eden bir şamandıra (float) bulunan, konik cam tüp sayesinde akış hızını görsel olarak ölçen bir cihazdır.
Ayar vanası sayesinde aynı cihazla akış kontrol edilebilir (kısma/açma).
Yani klasik rotametre + vana birleşimi gibi düşünebilirsin.
Çalışma Prensibi
- Akışkan alttan girer, yukarı doğru çıkar
- Şamandıra akış kuvvetiyle yukarı kalkar
- Şamandıranın bulunduğu seviye = debi değeri
- Üzerindeki vana ile akış hassas şekilde ayarlanı
Bu tip cihazlar dikey montaj ister.
Temel Özellikler
- Ölçüm tipi: Değişken alan (Variable Area – Rotametre)
- Akışkan: Sıvı ve gaz
- Tüp: Cam (genelde borosilikat veya polikarbonat korumalı)
- Şamandıra: Paslanmaz çelik
- Vana: Hassas ayar vanası (ince kontrol)
- Basınç: Genelde 0–10 bar civarı
- Sıcaklık: 0–120°C aralığı
Avantajları
- Görsel ve anlık okuma
- Elektrik gerektirmez
- Aynı cihazla hem ölçüm hem kontrol
- Düşük debilerde yüksek hassasiyet
- Ekonomik çözüm
Dezavantajları
- Yalnızca dikey montaj gerekir
- Cam tüp → darbeye hassas olabilir
- Yüksek basınç ve agresif akışkanlar için sınırlı
- Debi, akışkan yoğunluğuna bağlıdır
Kullanım Alanları
- Su arıtma sistemleri
- Kimya ve ilaç prosesleri
- Gaz hatları (hava, azot vb.)
- Laboratuvar uygulamaları
- Makine ve OEM ekipmanlar
Bu cihazlar özellikle düşük ve orta debili proseslerde hassas kontrol için tercih edilir.
| Ürün Kodu | Ölçüm Aralığı | Akışkan | Mekanik Bağlantı |
| LZB-S001 | 0.5 - 5 L/h | Su | 1/8" veya 1/4" |
| LZB-S002 | 1.2 - 12 L/h | Su | 1/8" veya 1/4" |
| LZB-S003 | 2.5 - 25 L/h | Su | 1/8" veya 1/4" |
| LZB-S004 | 4 - 40 L/h | Su | 1/8" veya 1/4" |
| LZB-S005 | 6 - 60 L/h | Su | 1/8" veya 1/4" |
| LZB-S006 | 10 - 100 L/h | Su | 1/8" veya 1/4" |
| LZB-S007 | 12 - 120 L/h | Su | 1/8" veya 1/4" |
| LZB-S008 | 16 - 160 L/h | Su | 1/8" veya 1/4" |
| LZB-H001 | 0.5 - 5 L/h | Hava - Gaz | 1/8" veya 1/4" |
| LZB-H002 | 1.6 - 16 L/h | Hava - Gaz | 1/8" veya 1/4" |
| LZB-H003 | 6 - 60 L/h | Hava - Gaz | 1/8" veya 1/4" |
| LZB-H004 | 10 - 100 L/h | Hava - Gaz | 1/8" veya 1/4" |
| LZB-H005 | 25 - 250 L/h | Hava - Gaz | 1/8" veya 1/4" |
