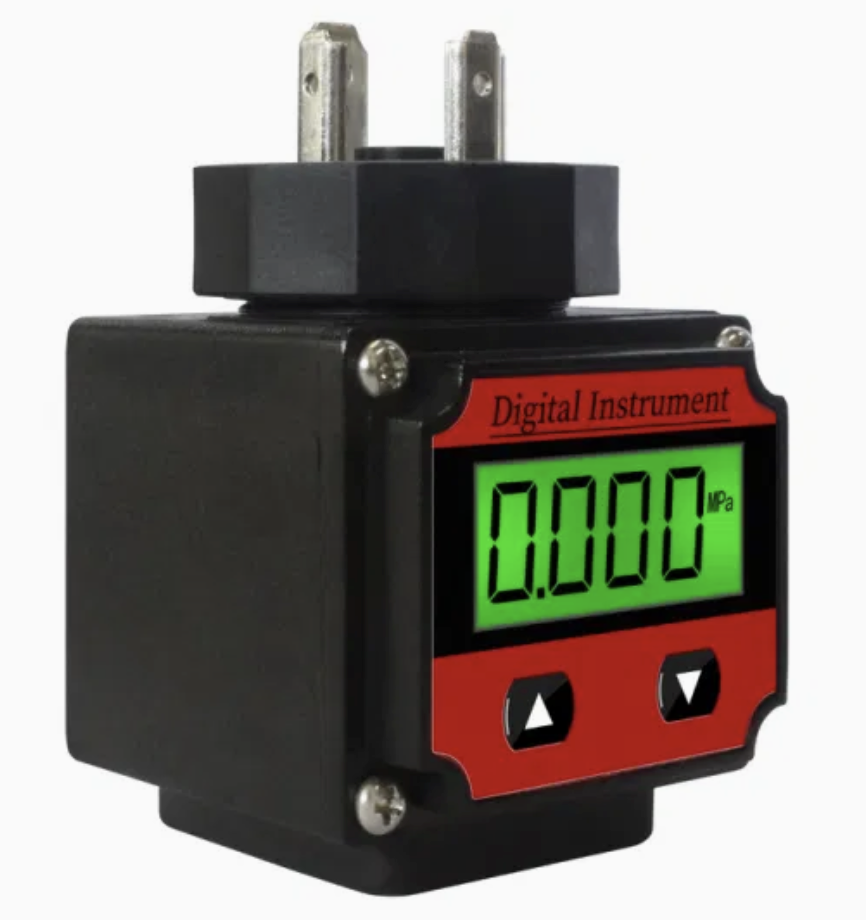

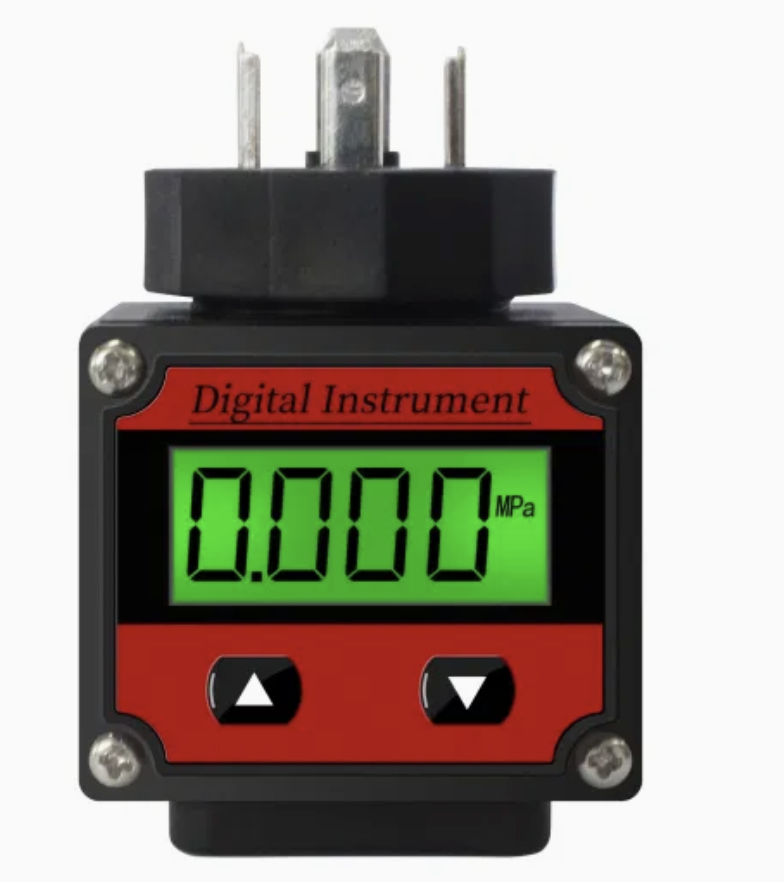

Transmitterler için Soketli Akıllı LCD Gösterge
Giriş: 4-20mA - Çıkış: 4-2mA - Birim: mPa, kPa, psi, Bar, Pa, m, °C - Görüntüleme: -1999 ... 9999
Transmitterler için soketli akıllı LCD gösterge, sahadaki basınç / fark basınç / seviye transmitterlerinden gelen 4–20 mA sinyali okuyup anlık değeri ekranda gösteren ve genellikle M12, DIN43650 veya klemens (soketli) bağlantıya sahip kompakt göstergelerdir.
Bu cihazlar:
- Transmittere direkt soket üzerinden bağlanır
- Harici enerji gerektirmeden loop-powered (4–20 mA üzerinden besleme) olabilir
- Ölçüm değerini LCD ekranda gösterir
- Bazı modellerde parametre ayarı ve kalibrasyon yapılabilir
Çalışma Mantığı
- Transmitter → 4–20 mA sinyal üretir
- LCD gösterge → bu akımı okuyarak değere çevirir
- Ekranda bar, mbar, Pa, °C vb. olarak gösterir
Modern cihazlar ayrıca:
- Lineerleştirme ve dijital düzeltme yapabilir
- HART veya Modbus ile iletişim kurabilir
Teknik Özellikler
Tipik bir soketli LCD göstergede:
- Giriş: 4–20 mA
- Besleme: Loop-powered veya 24V DC
- Ekran: 3½ veya 4½ digit LCD
- Bağlantı:
- M12 soket
- DIN 43650 (valf soketi tipi)
- Koruma: IP65 – IP67
- Doğruluk: ±0.1% – ±0.5%
LCD modüllü transmitterler sahada doğrudan parametre ayarına da izin verir
Kullanım Alanları
- Basınç ve fark basınç transmitteri
- HVAC sistemleri
- Su arıtma tesisleri
- Makine ve OEM uygulamaları
- Sahada lokal gösterge gereken tüm prosesler
Avantajları
- Harici gösterge ihtiyacını ortadan kaldırır
- Kolay montaj (plug & play)
- Sahada anlık okuma sağlar
- Kompakt ve ekonomik çözüm
