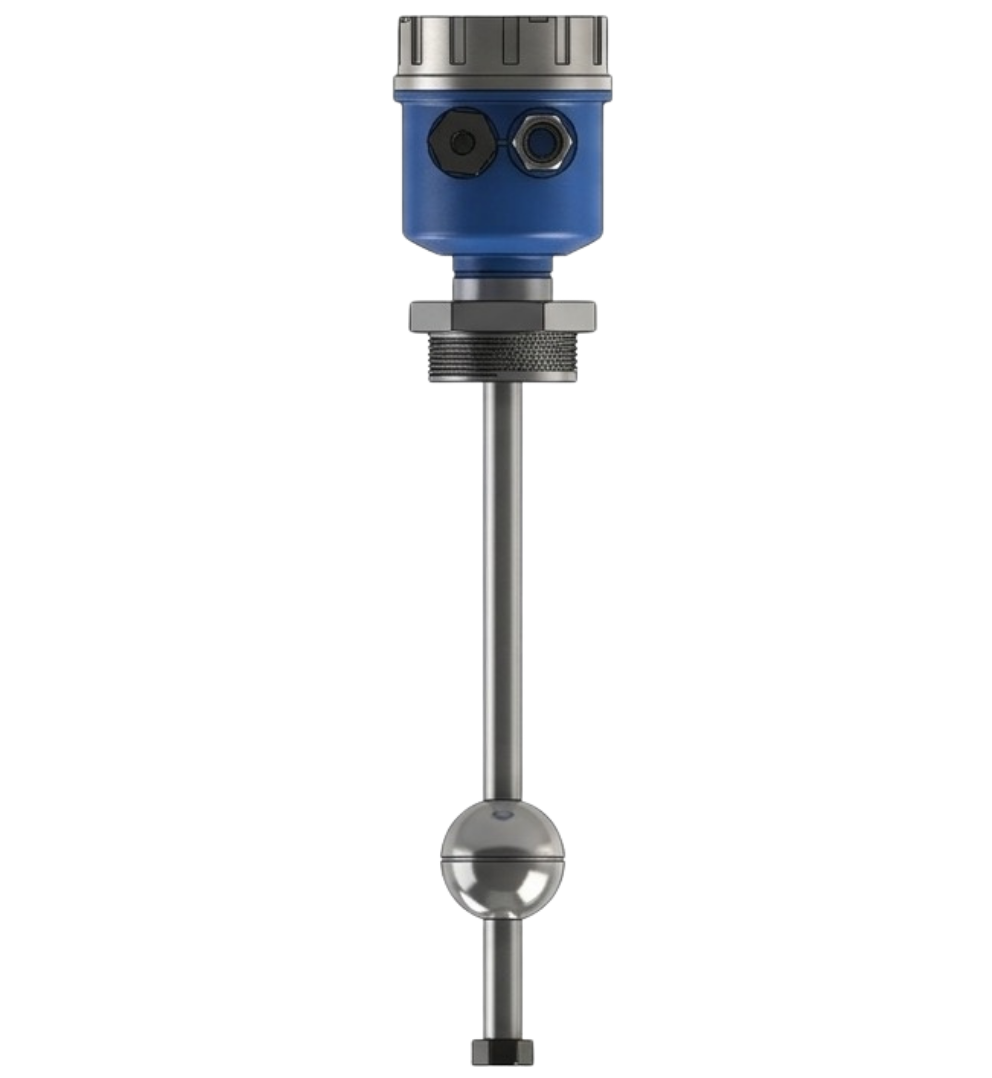

Seviye Transmitteri

Şamandıralı seviye transmitteri, sıvı seviyesini ölçmek için en güvenilir ve klasik yöntemlerden biridir. Çalışma prensibi tamamen Arşimet kanununa (sıvıların kaldırma kuvveti) dayanır.

Temel olarak, sıvının üzerinde yüzen bir şamandıra, seviye değiştikçe bir boru (prob) boyunca hareket eder. Şamandıranın içindeki mıknatıs, probun içindeki sensörleri tetikleyerek sıvı seviyesini elektriksel bir sinyale (genellikle 4-20 mA, 0-10V ) dönüştürür.

Şamandıralı Seviye Transmitteri Nasıl Çalışır?

Probun içinde seri dizilmiş reed röleler ve dirençler vardır. Şamandıra hareket ettikçe mıknatıs en yakınındaki röleyi kapatır. Bu durum devrenin toplam direncini değiştirir ve elektronik kafa bu direnç değişimini seviye bilgisine çevirir.

Şamandıralı Seviye Transmitteri Teknik Avantaj ve Dezavantajlar

Yoğunluk Hassasiyeti: Sıvı yoğunluğu değişirse şamandıranın batma derinliği değişebilir, bu da ölçümü etkiler.

Kurulum Kolaylığı: Tak-çalıştır mantığındadır; karmaşık kalibrasyon gerektirmez.

Dayanıklılık: Köpüklenme, buhar veya tozdan (radar sensörlerin aksine) etkilenmez.

Kısıtlama: Hareketli parça içerdiği için çok yapışkan veya kristalleşen sıvılarda şamandıra sıkışabilir.

Şamandıralı Seviye Transmitteri Montaj ve Kullanım İpuçları

Doğal Durgunluk Alanı Seçin ve Türbülansı önleyin: Şamandıranın dalgalanmadan etkilenmemesi için giriş borularından uzak bir noktaya veya bir "dinginlik borusu" (still pipe) içine monte edin.

Dikey Hizalama ve Sürtünmeyi azaltın: Transmitter probunun tam dikey (90°) olduğundan emin olun. Hafif eğimler şamandıranın boruya sürtünmesine ve takılmasına yol açar.

Mıknatıs Yönü Kontrolü ve Ters montaj hatası: Şamandırayı temizlik sonrası takarken "Top" veya "Up" yazısının yukarı baktığından emin olun; aksi halde sensör mıknatısı algılamayabilir.

Eğer tankınızda agresif kimyasallar (asit vb.) varsa, paslanmaz çelik yerine PVC, PP veya PVDF gövdeli şamandıraları tercih etmelisiniz.
