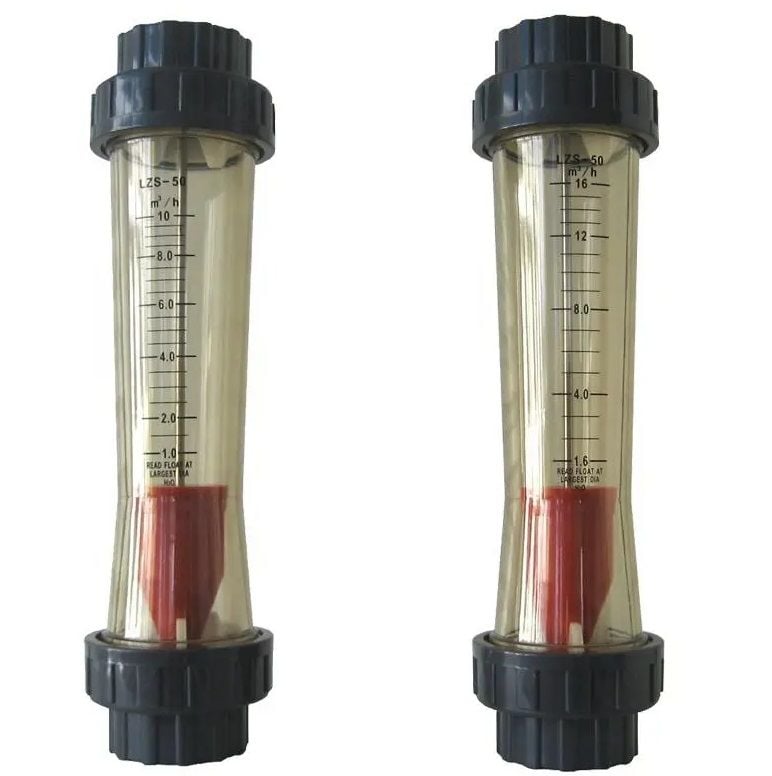

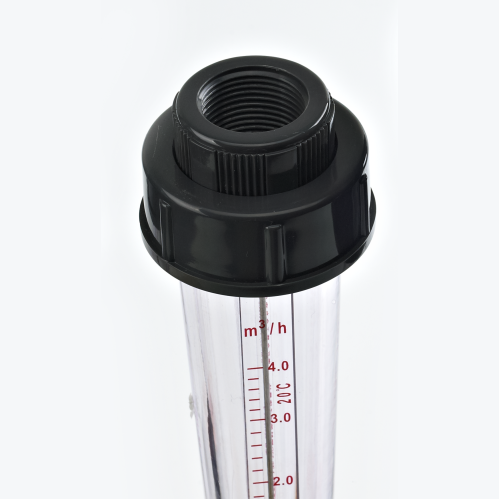

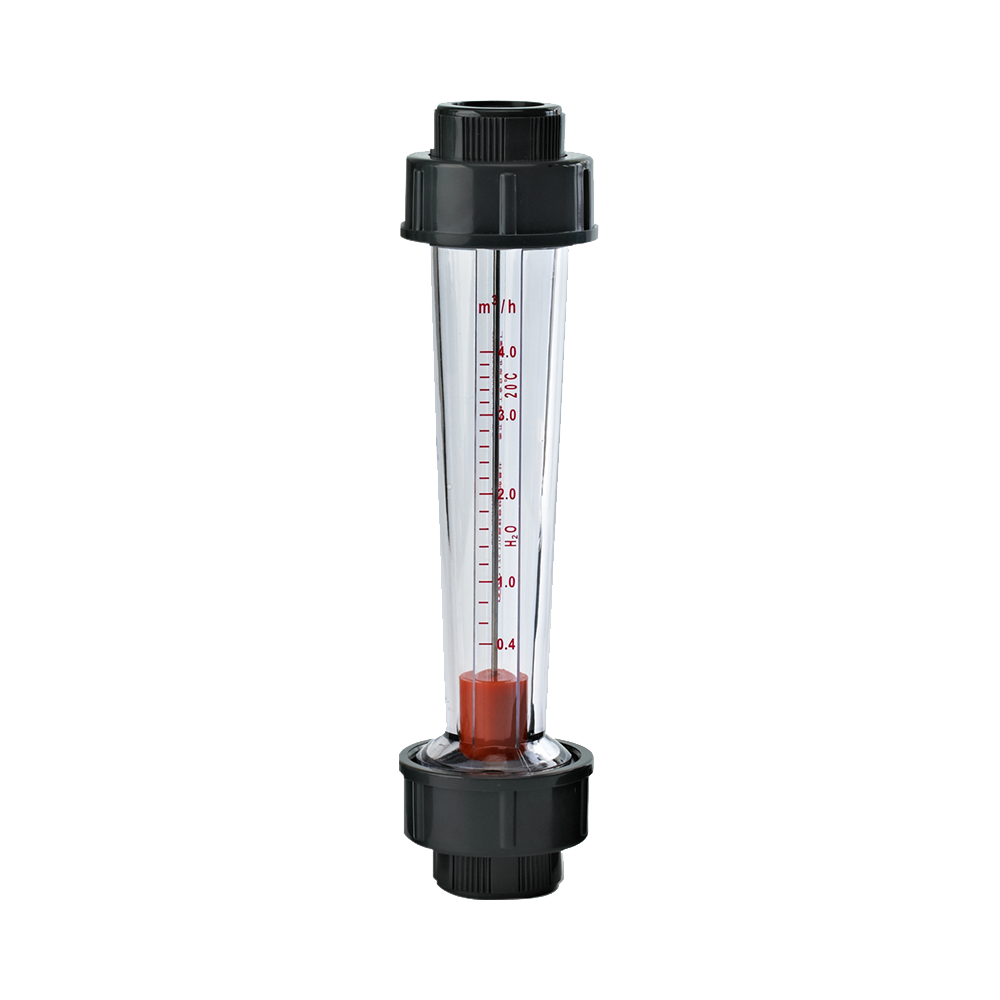

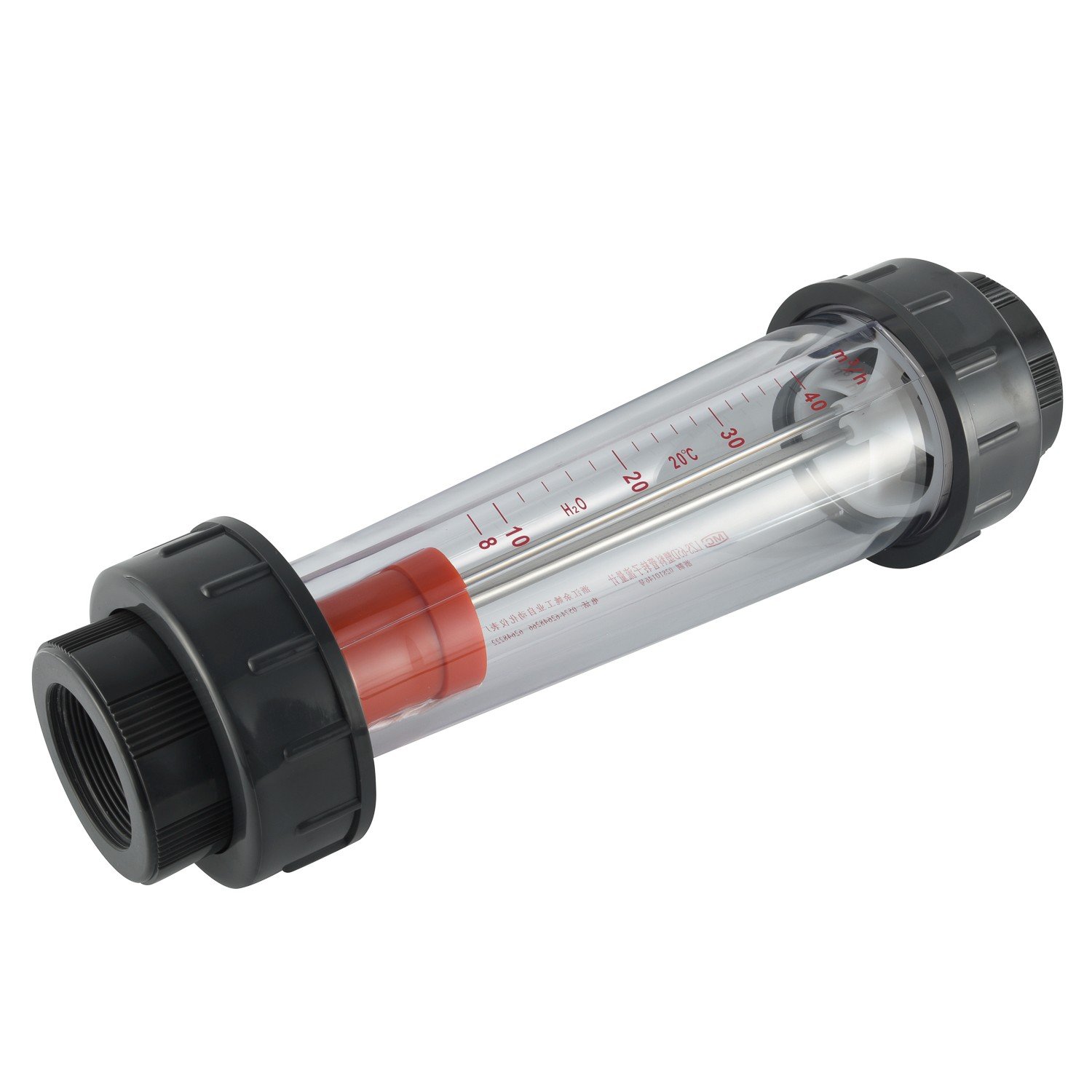

Plastik Tüplü Şamandıralı Debimetreler
Bağlantı: R1/2”...R2” - Debi: 10-100 l/h ... 12-60 m³/h - Basınç: Maks. 10 bar - Sıcaklık: Maks. 70 °C
Plastik tüplü şamandıralı debimetre, akışkanın debisini ölçmek için kullanılan, gövdesi genellikle akrilik (PMMA) veya benzeri plastikten yapılmış bir rotametre türüdür. İçinde serbestçe hareket eden bir şamandıra (float) bulunur.
Çalışma prensibi
Akışkan alttan girer ve yukarı doğru ilerler:
- Akış arttıkça şamandıra yükselir
- Şamandıranın bulunduğu yükseklik, debiyi gösterir
- Tüp genellikle konik yapıdadır (yukarı doğru genişler)
Yani aslında ölçüm, değişken alan (variable area) prensibine dayanır.
Temel özellikler
- Şeffaf gövde: Akış ve şamandıra kolayca görülür
- Hafif ve ekonomik: Metal tüplülere göre daha uygun maliyetlidir
- Korozyon direnci: Kimyasallara karşı iyi dayanım (malzemeye bağlı)
- Kolay montaj: Genellikle dikey hatlara bağlanır
- Opsiyonel vana: Debi ayarı yapılabilir
Kullanım alanları
- Su ve düşük viskoziteli sıvılar
- Laboratuvar sistemleri
- Su arıtma tesisleri
- Kimyasal dozaj sistemleri
- Endüstriyel proses hatları
Avantajlar
- Görsel ve anlık okuma
- Enerji gerektirmez (mekanik ölçüm)
- Uygun fiyatlı
- Bakımı kolay
Dezavantajlar
- Basınç ve sıcaklık dayanımı sınırlıdır
- Kırılmaya karşı metal tüplülere göre daha hassas
- Çok hassas ölçümler için sınırlı doğruluk
- Dikey montaj zorunluluğu
Metal tüplüye göre farkı
- Plastik tüplü: düşük basınç, ekonomik, görsel okuma
- Metal tüplü: yüksek basınç/sıcaklık, daha dayanıklı, genelde endüstriyel ağır şartlar
İstersen, kullanımına göre (su, hava, kimyasal vs.) doğru model seçimini birlikte yapabiliriz.

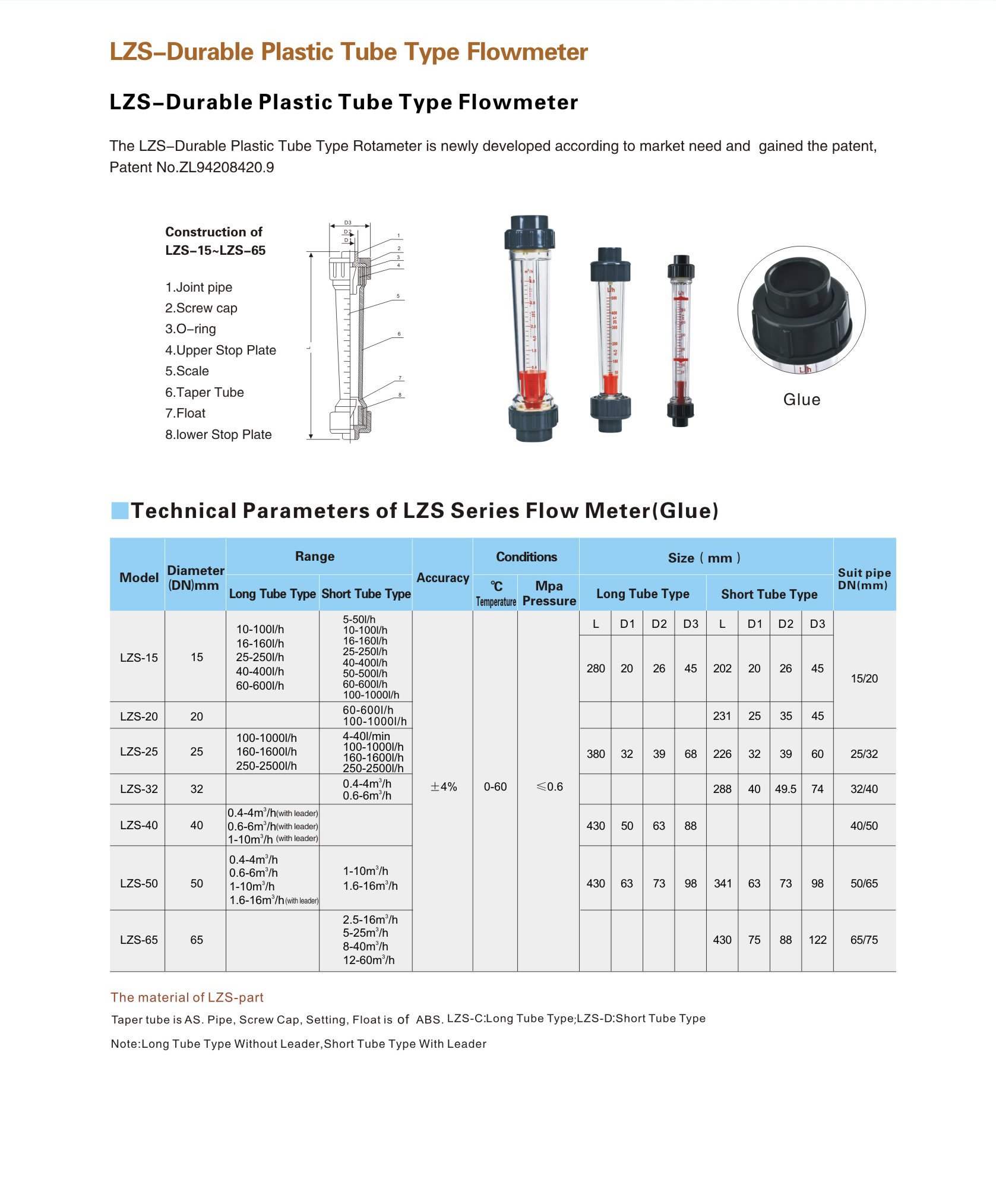

| Ürün Kodu | Ölçüm Aralığı | Mekanik Bağlantı |
| LZS-15-001 | 5 - 50 L/h | 1/2" |
| LZS-15-002 | 10 - 100 L/h | 1/2" |
| LZS-15-003 | 16 - 160 L/h | 1/2" |
| LZS-15-004 | 25 - 250 L/h | 1/2" |
| LZS-15-005 | 40 - 400 L/h | 1/2" |
| LZS-15-006 | 60 - 600 L/h | 1/2" |
| LZS-15-007 | 100 - 1000 L/h | 1/2" |
| LZS-25-001 | 4 - 40 L/dk | 3/4" |
| LZS-25-002 | 100 - 1000 L/h | 3/4" |
| LZS-25-003 | 160 - 1600 L/h | 3/4" |
| LZS-25-004 | 250 - 2500 L/h | 3/4" |
| LZS-32-001 | 0.4 - 4 m³/h | 1" |
| LZS-32-002 | 0.6 - 6 m³/h | 1" |
| LZS-50-001 | 0.4 - 4 m³/h | 1 1/2" |
| LZS-50-002 | 0.6 - 6 m³/h | 1 1/2" |
| LZS-50-003 | 1 - 10 m³/h | 1 1/2" |
| LZS-50-004 | 1.6 - 16 m³/h | 1 1/2" |
| LZS-65-001 | 5 - 25 m³/h | 2" |
| LZS-65-002 | 8 - 40 m³/h | 2" |
| LZS-65-003 | 12 - 60 m³/h | 2" |
