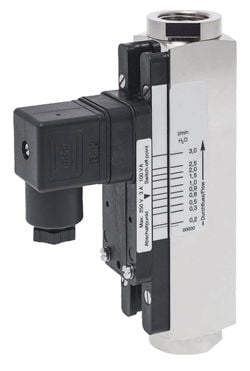

Piston Tip Akış Şalteri

Piston tip akış şalteri (piston type flow switches), sıvı akışını denetlemek ve akışın belirli bir debinin altına düşmesi veya üstüne çıkması durumunda elektriksel bir sinyal üretmek için kullanılan dayanıklı mekanik cihazlardır. Özellikle düşük debilerde yüksek hassasiyet sunmalarıyla bilinirler.

Çalışma Prensibi

Bu şalterlerin içinde yayla desteklenmiş manyetik bir piston bulunur. Akış başladığında, sıvının uyguladığı basınç pistonu hareket ettirir.

1. Hareket: Akış hızı arttıkça piston, yay direncini yenerek ileri doğru itilir.
2. Etkileşim: Pistonun içindeki yerleşik mıknatıs, gövdenin dış kısmına monte edilmiş olan ve sızdırmaz bir bölmede bulunan reed sensöre (manyetik anahtar) yaklaşır.
3. Sinyal: Mıknatıs sensörün hizasına geldiğinde kontak kapanır (veya açılır) ve sistem "akış var" bilgisini alır. Akış durduğunda yay, pistonu eski konumuna geri iterek kontağı keser.

Temel Özellikler ve Avantajlar

• Hassasiyet: Paletli (paddle) tip şalterlere göre çok daha düşük debileri algılayabilirler.
• Montaj Esnekliği: Birçok model, güçlü yay mekanizması sayesinde hem yatay hem de dikey boru hatlarına monte edilebilir.
• Dayanıklılık: Gövdeleri genellikle pirinç veya paslanmaz çelikten imal edilir, bu da yüksek basınçlı sistemlere uygunluk sağlar.
• Sızdırmazlık: Elektriksel kısım ile sıvı akışının olduğu kısım birbirinden tamamen izole edilmiştir.

Teknik Uygulama Alanları

Piston tipi şalterler genellikle şu sistemlerde "bekçi" görevi görür:

• Lazer ve Kaynak Makineleri: Soğutma suyu akışının durması durumunda cihazın aşırı ısınmasını önlemek için sistemi durdurur.
• Pompa Koruması: Susuz çalışmayı (kuru çalışma) önleyerek pompaların zarar görmesini engeller.
• Yağlama Sistemleri: Endüstriyel dişli kutularında yağ akışının sürekliliğini kontrol eder.
• Isı Değiştiriciler (Eşanjörler): Yetersiz akış durumunda sistemi kapatır.

Seçim Yaparken Dikkat Edilmesi Gerekenler

Bir piston tipi akış şalteri seçerken şu detaylar kritik rol oynar:

• Set Değeri: Şalterin hangi debide (L/dk) tetiklenmesini istiyorsunuz? (Bazı modeller ayarlanabilir, bazıları sabittir).
• Viskozite: Akışkanın yoğunluğu pistonun hareketini etkiler. Yağ gibi vizkoz sıvılar için özel kalibre edilmiş modeller seçilmelidir.
• Basınç Kaybı: Piston akış yolunun üzerinde durduğu için hat üzerinde küçük bir basınç düşüşüne neden olur; sistem tasarımında bu dikkate alınmalıdır.
