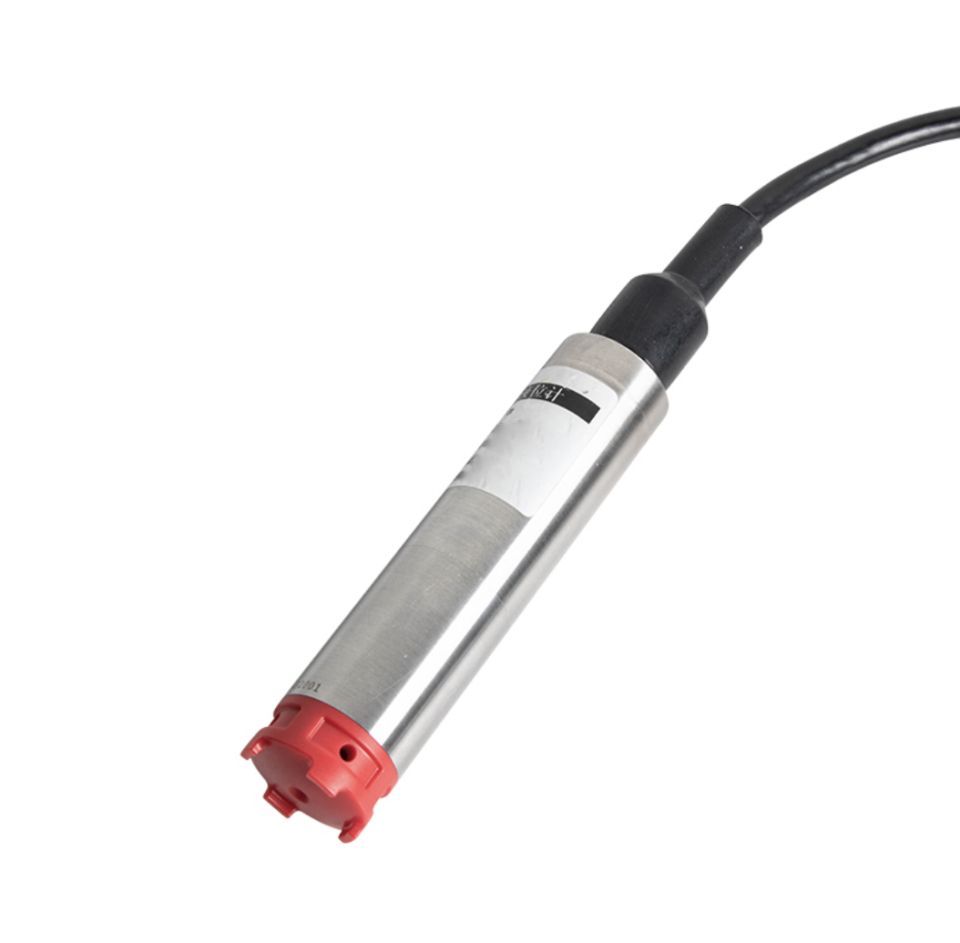

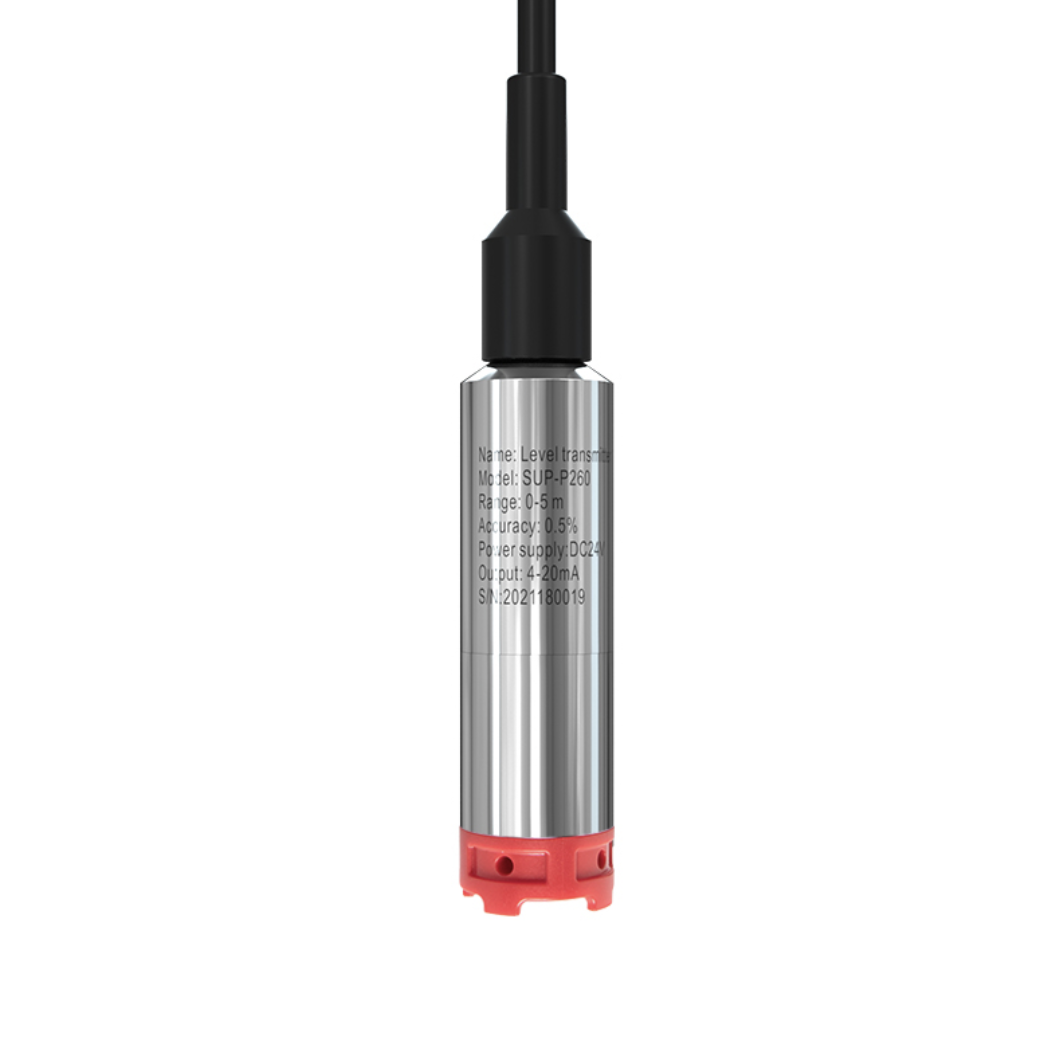

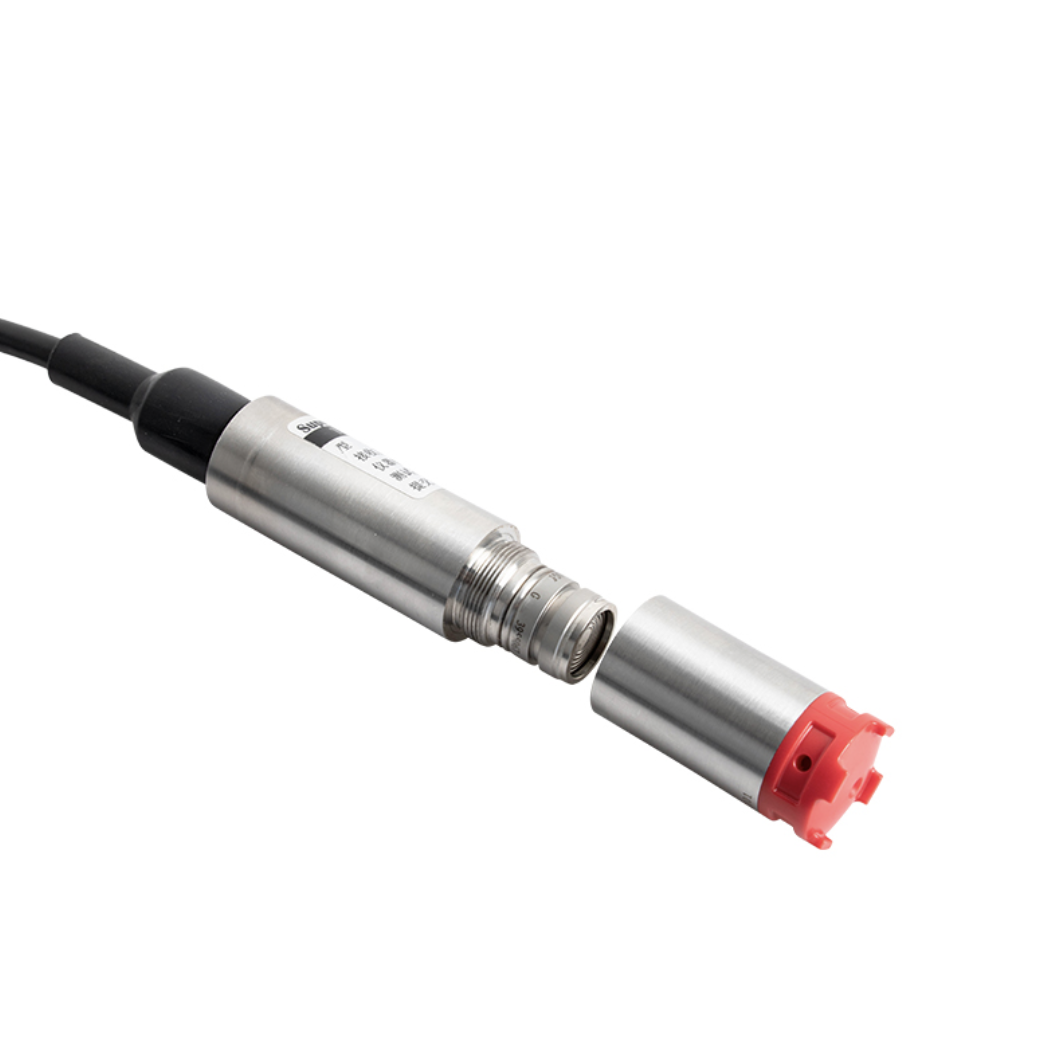

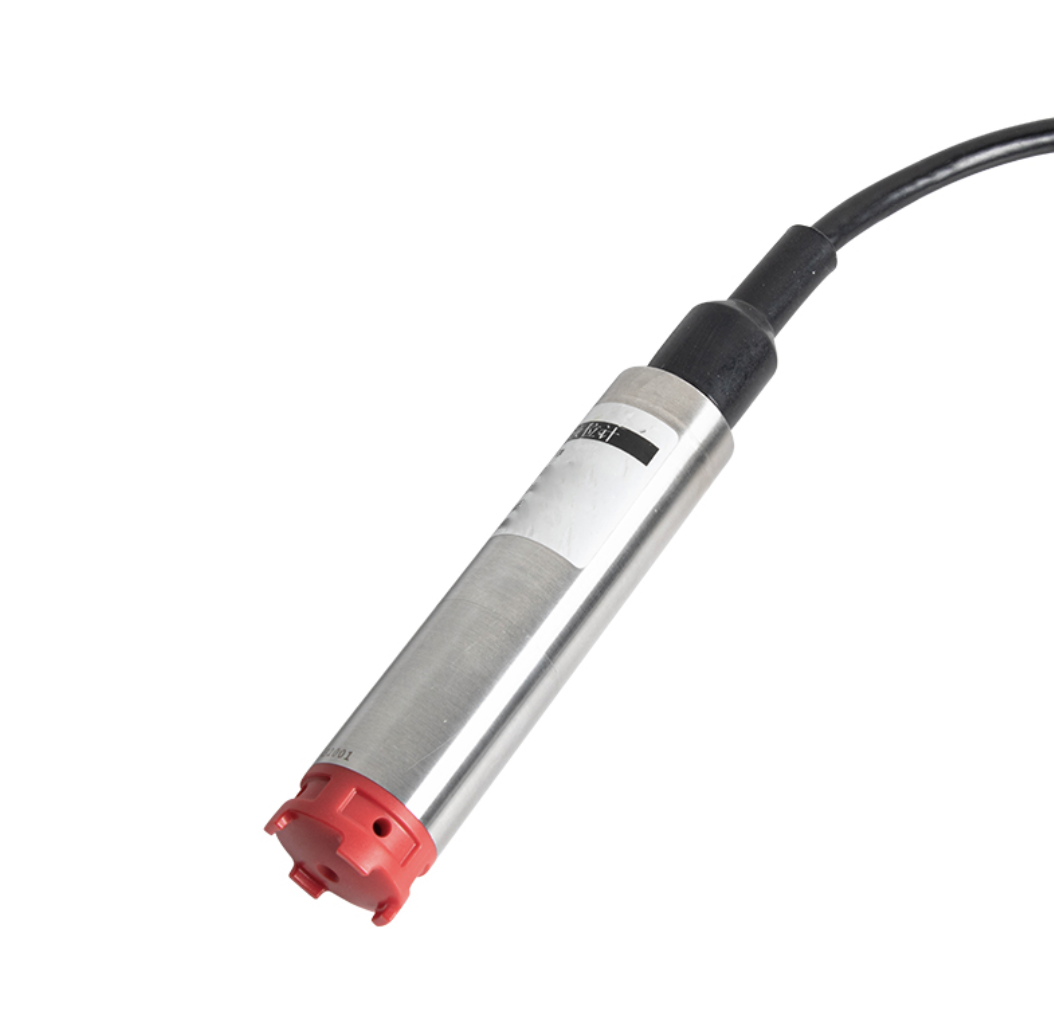

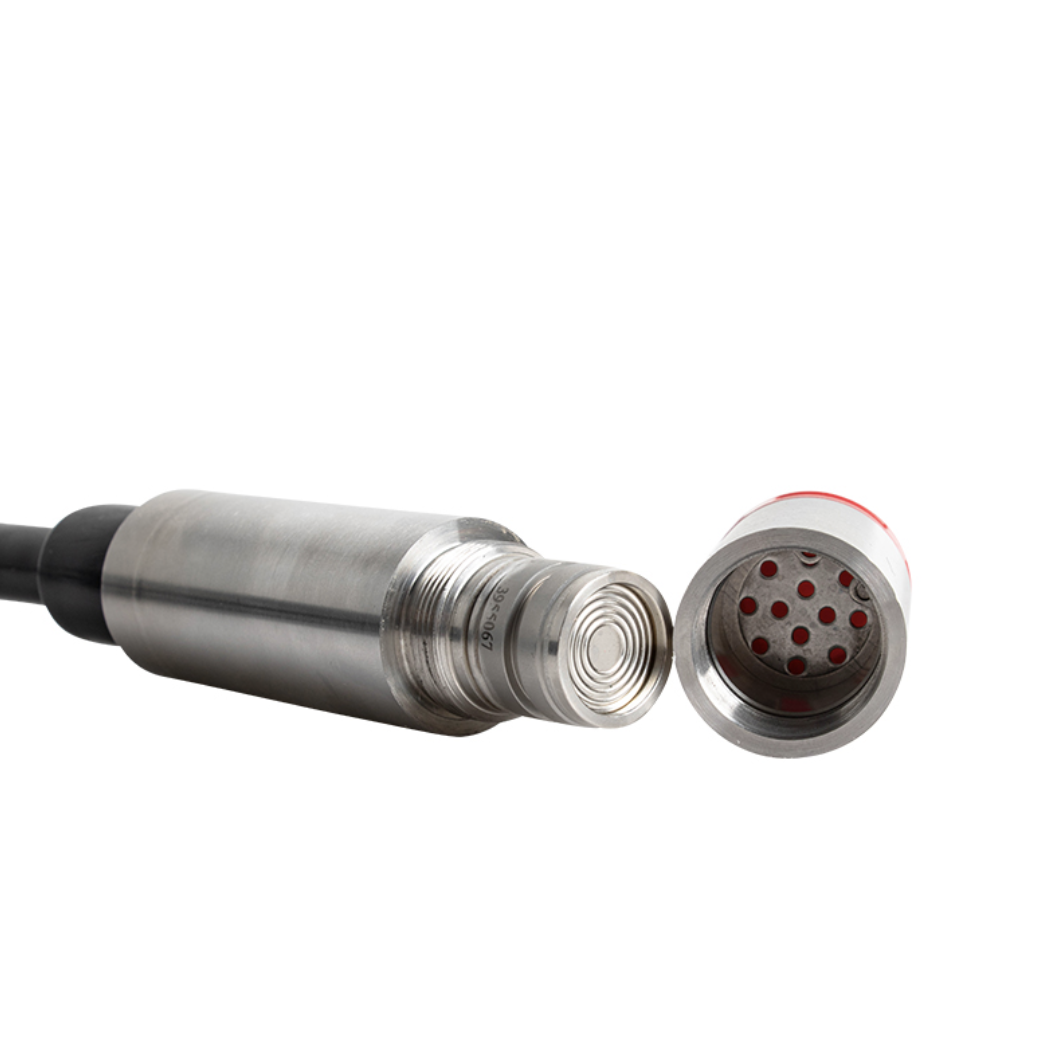

Hidrostatik Seviye Transmitteri

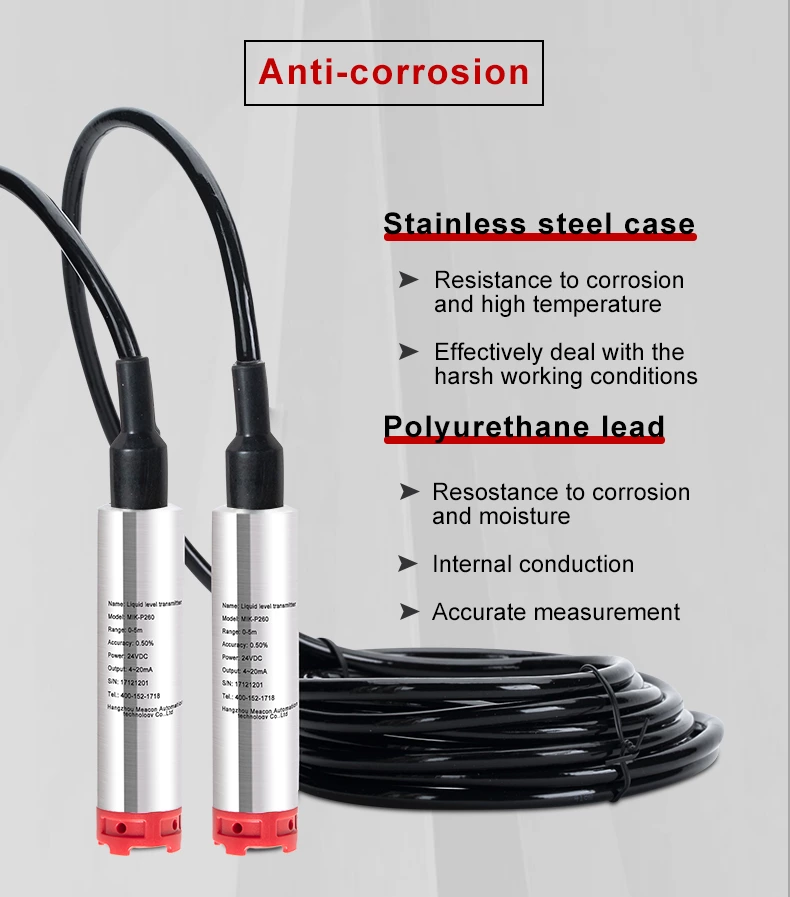

Ölçüm aralığı: 1m...250m - Çıkış: 4-20mA/0-10V/RS-485 - Hassasiyet: %0.5, %0,25 - Malzeme: Paslanmaz Çelik - Koruma sınıfı: IP68
Marka
Stok Kodu
P260
Hidrostatik seviye transmitteri, bir tank ya da depodaki sıvı seviyesini, sıvının oluşturduğu basınca bakarak ölçen sensördür. Mantığı oldukça basit: sıvı ne kadar yüksekse, alt noktadaki basınç o kadar artar.Nasıl çalışır?
Bu cihaz, Hidrostatik basınç prensibine dayanır. Formül genelde şöyle ifade edilir:
P = ρ · g · h
- P: Basınç
- ρ (rho): Sıvının yoğunluğu
- g: Yerçekimi ivmesi
- h: Sıvı yüksekliği (seviye)
Transmitter, sıvının alt kısmındaki basıncı ölçer ve bunu elektriksel sinyale (örneğin 4–20 mA) çevirerek seviye bilgisini verir.

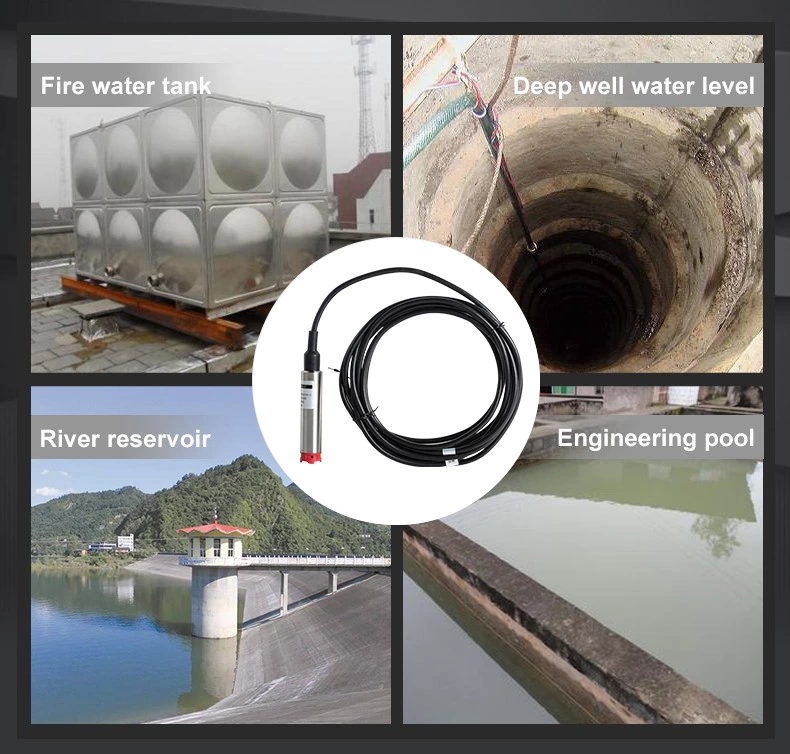

Nerelerde kullanılır?
- Su depoları ve kuleleri
- Atık su arıtma tesisleri
- Kimya ve petrokimya tankları
- Gıda ve içecek üretim hatları
- Yakıt tankları
Avantajları
- Basit ve güvenilir yapı
- Hareketli parça yok → düşük bakım
- Derin tanklarda bile doğru ölçüm
- Uygun maliyetli çözümler
Dezavantajları
- Sıvı yoğunluğu değişirse ölçüm hatası olur
- Köpük, tortu veya sıcaklık değişimleri etkileyebilir
- Açık tanklarda atmosfer basıncı kompanzasyonu gerekebilir
Türleri
- Daldırma tip (submersible): Sensör direkt sıvının içine bırakılır
- Dış montajlı (basınç hattı üzerinden): Tankın altından ölçüm yapılır
- Fark basınçlı (diferansiyel): Kapalı tanklar için kullanılır
