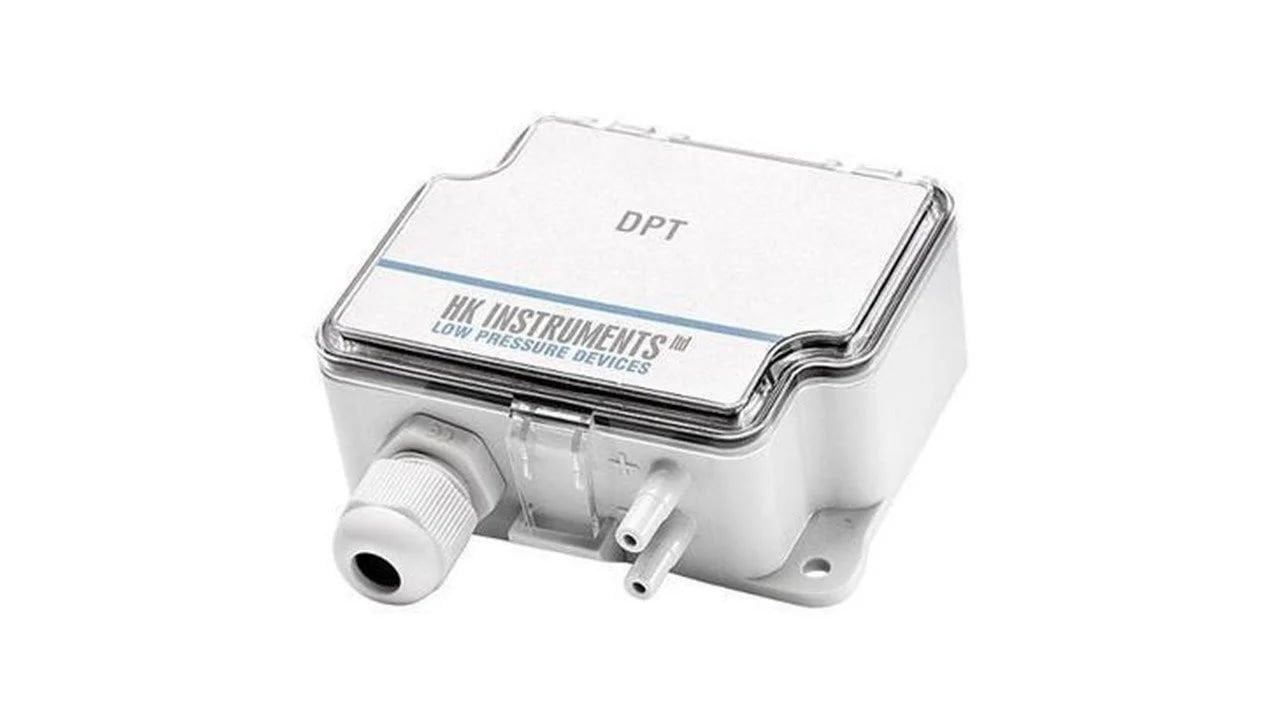

Hava Fark Basınç Transmitterleri
Ölçüm aralığı: -25Pa/+25Pa ...0/7000Pa - Hassasiyet: %1.5 - Çıkış: 4-20mA, 0-10V - Maks. Basınç: 400 kPA
Hava fark basınç transmitteri seçerken ölçüm aralığı (Pa/mbar), çıkış tipi (4–20 mA / 0–10V) ve uygulama (HVAC, temiz oda, filtre) en kritik kriterlerdir. Bu cihazlar özellikle düşük basınç (Pa seviyesinde) ölçüm yaptığı için klasik proses transmittere göre daha hassas seçilmelidir.
Hava Fark Basınç Transmitteri Nedir?
Hava fark basınç transmitteri:
- İki nokta arasındaki hava basınç farkını ölçer
- Genelde Pa (Pascal) veya mbar seviyesinde çalışır
- HVAC ve havalandırma sistemlerinde kullanılır
Çalışma mantığı:
- Kanal içi toplam basınç ve statik basınç ölçülür
- Aradaki farktan hava hızı ve debi hesaplanır
Ayrıca bu cihazlar, ölçtüğü fark basıncı elektrik sinyaline çevirerek PLC/SCADA sistemine iletir
Kullanım Alanları
- HVAC (ısıtma-soğutma-havalandırma)
- Temiz odalar (cleanroom basınç kontrolü)
- Filtre tıkanma takibi
- Laboratuvar ve hastaneler
- Fan ve hava kanalları
Özellikle filtre öncesi-sonrası ölçümle tıkanma durumu tespit edilir
Avantajları
- Düşük basınçta yüksek hassasiyet
- Enerji verimliliği sağlar (fan kontrolü)
- Hava kalitesi ve proses güvenliği artırır
| DPT 250 | DPT 2500 | DPT 7000 |
| 0...25 Pa | -100...+100 Pa | 0...1000 Pa |
| 0...50 Pa | 0...100 Pa | 0...1500 Pa |
| 0...100 Pa | 0...250 Pa | 0...2000 Pa |
| 0...250 Pa | 0...500 Pa | 0...2500 Pa |
| -25...+25 Pa | 0...1000 Pa | 0...3000 Pa |
| -50...+50 Pa | 0...1500 Pa | 0...4000 Pa |
| -100...+100 Pa | 0...2000 Pa | 0...5000 Pa |
| -150...+150 Pa | 0...2500 Pa | 0...7000 Pa |
