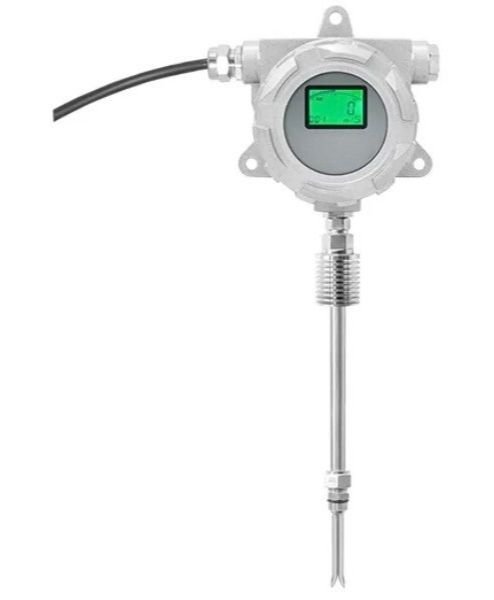

Exproof Termal Hava Hız Transmitteri
Exproof Termal Hava Hız Transmitteri, Patlayıcı ortamlarda (Zone 0, 1 veya 2) hava hızı ve debi ölçümü yapmak için tasarlanan Ex-proof (Atex Sertifikalı) Termal Hava Hızı Transmitterleri, endüstriyel tesislerin güvenliği ve hassas veri takibi için kritik öneme sahiptir.
Bu cihazlar genellikle Termal Anemometre prensibiyle çalışır ve hareketli parçası olmadığı için düşük hızlarda bile yüksek doğruluk sunar.
Çalışma Prensibi
Termal hava hızı sensörleri, "Sabit Sıcaklık Farkı" (Constant Temperature Differential) prensibini kullanır. Sensör ucunda iki adet dirençli sıcaklık detektörü (RTD) bulunur:
- Referans Sensör: Ortamın sıcaklığını ölçer.
- Isıtılmış Sensör: Ortam sıcaklığının belirli bir miktar üzerinde tutulur.
Hava akışı ısıtılmış sensörün üzerinden geçerken onu soğutur. Cihaz, aradaki sıcaklık farkını sabit tutmak için gereken elektrik enerjisini ölçer; bu enerji miktarı doğrudan hava hızına (v) ve kütlesel debiye orantılıdır.
Teknik Özellikler ve Seçim Kriterleri
Ex-proof bir transmitter seçerken veya kurarken şu detaylara dikkat edilmelidir:
1. Koruma Sınıfı ve Sertifikasyon
- ATEX / IECEx: Avrupa ve uluslararası standartlara uygunluk (Örn: II 2G Ex db IIC T6 Gb).
- Muhafaza: Genellikle korozyona dayanıklı paslanmaz çelik (316L) veya epoksi kaplı alüminyum döküm gövde.
2. Ölçüm Aralığı ve Çıkış Sinyalleri
- Hız Aralığı: Genellikle 0.1 m/s'den 40 m/s'ye kadar geniş bir skalada konfigüre edilebilir.
- Çıkış: Standart 4−20 mA veya 0−10 V sinyallerinin yanı sıra, modern cihazlarda RS485 Modbus RTU dijital haberleşme seçeneği bulunur.
- Birim Dönüşümü: Cihazlar genellikle hızı (m/s) doğrudan hacimsel debiye (m3/h) dönüştürebilme yeteneğine sahiptir.
3. Montaj ve Bağlantı
- Problar: Kanal tipine göre farklı uzunluklarda daldırma tipi problar kullanılır.
- Bağlantı: Proses bağlantısı genellikle dişli (NPT/G) veya flanşlıdır. Kablo girişi için mutlaka Ex-proof PG7 veya PG9 gibi uygun ölçüde kablo rakorları kullanılmalıdır.
Uygulama Alanları
- Kimya ve Petrokimya: Reaksiyon tanklarının havalandırma takibi.
- Boya Kabinleri: Yanıcı solvent buharlarının bulunduğu ortamlarda hava sirkülasyonu kontrolü.
- Madencilik: Metan gazı riski olan bölgelerde temiz hava beslemesinin ölçümü.
- İlaç Sanayi: Toz patlaması riski taşıyan üretim alanlarındaki hava akış hızı denetimi.
