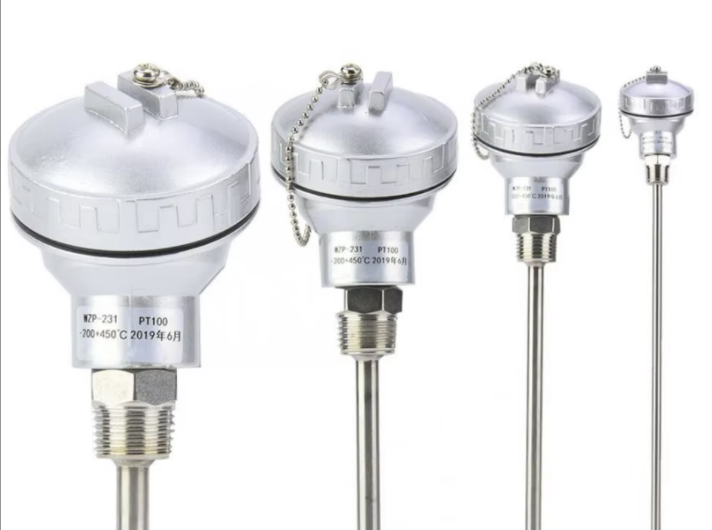

Pt100 ve Termokupl Çeşitleri

Pt100 ve Termokupl Çeşitleri, endüstriyel tesislerin hassas sıcaklık takibini yürütebilmesi adına tasarlanan profesyonel ölçüm bileşenleri arasında başı çeker. Üretim hatlarındaki ısı değerlerini sürekli kontrol altında tutma ihtiyacı, doğru donanım tercihini zorunlu kılar. İşletmeler, kendi proseslerine tam uyan cihazı belirlerken, ölçüm aralığı, hassasiyet beklentisi, ortam şartları gibi kriterleri masaya yatırır. Termal verileri elektriksel sinyallere dönüştüren bu araçlar, otomasyon sistemlerinin beyni statüsündedir. Hatalı ölçümler üretim kayıplarına, kalite düşüklüğüne, hatta güvenlik risklerine yol açar. Doğru donanım yatırımı ise sistemin sorunsuz işlemesine doğrudan katkı verir. Isı ölçüm teknolojileri kategorisinde karşımıza iki ana mekanizma çıkar. Bunlar rezistans termometreler ve termoelektrik sensörlerdir. Endüstri profesyonelleri, hangi cihazın hangi koşullara daha uyumlu düştüğünü iyi bilmelidir.

Kaliteli bir proses denetimi yolunda, güvenilir partnerlerle ilerlemek her zaman avantaj yaratır. Aktif Ölçüm Enstrümanları (Aktif Instruments); enerji, kimya, gıda ve ilaç gibi pek çok sektöre yönelik yüksek kaliteli seviye, akış, basınç ve sıcaklık ölçüm ile kontrol cihazları tedarik eden lider bir endüstriyel çözüm ortağı kimliği taşır. En son teknoloji sensörlerle donatılmış debimetreler, transmitterler, şalterler ve seviye izleme ekipmanlarından meydana gelen geniş ürün yelpazesiyle, en zorlu çalışma koşullarında bile yüksek hassasiyet, dayanıklılık ve kesintisiz performans güvencesi verir. Güçlü küresel marka temsilcilikleri (JSP Industrial Controls, BD Sensors, Galltec + mela) ve müşteri memnuniyeti odaklı hizmet anlayışıyla firma, işletmelerin benzersiz proses ihtiyaçlarına tam uyan, uzun ömürlü ve özelleştirilebilir mühendislik çözümleri tasarlar.

Endüstriyel Isı Takibinde Direnç Sıcaklık Dedektörleri

Sanayide en sık karşılaşılan sensör tiplerinden biri RTD, yani direnç sıcaklık dedektörleridir. Bu cihazlar, platin, nikel veya bakır metallerini barındırır. Söz konusu metallerin direnç değerleri ısıyla orantılı biçimde değişir. Pt100 modelleri, adını yapısındaki platinden ve sıfır santigrat derecedeki yüz ohmluk direnç değerinden alır. Platinin kararlı yapısı, ölçümlerin son derece hassas biçimde gerçekleşmesine imkan tanır. Eksi iki yüz dereceden artı sekiz yüz elli dereceye kadar uzanan geniş bir skalada, son derece güvenilir veriler üretir.

Platin sensörlerin yelpazesi yalnızca yüz ohmluk modellerden ibaret kalmaz. Pt1000 varyantları, daha yüksek direnç değerleriyle devrelere katılır. Direnç değeri arttıkça, kablo direncinden kaynaklanan okuma hataları azalır. İki telli bağlantılarda bin ohmluk bu seçenekler, ölçüm doğruluğunu koruma gayesiyle tercih listesine girer.

Sensör bağlantılarında neden üç telli sistem öne çıkar?

Kablo direncinden kaynaklanan okuma hatalarını en aza indirmek hedeflenir. Bu doğrultuda çeşitli bağlantı biçimlerinden faydalanılır. İki telli, üç telli ve dört telli bağlantı tipleri, projelerin niteliğine göre sistemlere entegre edilir. İki telli donanımlar, kısa mesafeli ve yüksek doğruluk aranmayan yerlerde kendine yer bulur.

Endüstri standardı haline gelen üç telli modeller, üçüncü tel üzerinden tel direncini kompanze eder. Bu kompanzasyon, gerçeğe en yakın değerlerin okunmasına zemin hazırlar. Dört telli sensörler ise tamamen laboratuvar hassasiyetindeki süreçlerde karşımıza çıkar. Sıfır hata toleransıyla çalışması istenen medikal veya uzay havacılık tesislerinde tercih sırasının en üstündedir.

Endüstri standartlarına göre tolerans sınırları

Hassasiyet derecelerine göre sınıflara ayrılan bu donanımlar, sanayinin beklentilerine yanıt verecek biçimde çeşitlenir. Class A, Class B, Class AA ve 1/3 DIN gibi standartlar, hata paylarını belirleyen tolerans sınırlarını tanımlar. İlaç üretimi veya gıda işleme tesisleri gibi çok düşük hata payıyla çalışan birimler, daha dar toleranslı sınıfları tercih eder. Ağır sanayide, biraz daha geniş toleranslı modeller yeterli görülür. Platinin kimyasal kararlılığı, cihazın yaşam döngüsü boyunca ilk günkü doğruluğunu korumasına yardımcı niteliktedir.

Kendinden ısınma hatası ve akım değerleri

Direnç tabanlı cihazların okunabilmesi adına, sensör üzerinden zayıf bir akım geçirilir. Sensör üzerinden geçen bu uyarıcı akım, platin tel üzerinde mikroskobik bir ısı artışı yaratır. Ortam ısısından bağımsız şekilde gerçekleşen bu artışa kendinden ısınma hatası adı verilir. Hassas ölçümler hedefleyen tesisler, uyarıcı akımı bir miliamper seviyesinin altında tutarak bu hatayı bütünüyle ortadan kaldırır.

Termoelektrik Prensip Doğrultusunda Çalışan Sensörler

Seebeck etkisine dayanan termokupl çeşitleri, iki ayrı metal alaşımının bir uçtan birleştirilmesiyle şekillenir. Bu birleşim noktasına sıcak nokta, açıkta kalan diğer iki uca ise soğuk nokta adı verilir. Sıcak ve soğuk noktalar arasındaki ısı farkı, uçlarda milivolt cinsinden bir gerilim yaratır. Üretilen bu küçük gerilim, okuma ekranları tarafından algılanarak sıcaklık verisine dönüştürülür.

Doğrudan elektriksel sinyal üreten bu yapı, harici bir güç kaynağına ihtiyaç duymaz. Kendi enerjisini kendi üreten mekanizmasıyla, oldukça dayanıklı, hızlı tepki veren, yüksek ısılara meydan okuyan bir profil çizer. Eksi iki yüz yetmiş dereceden, artı iki bin üç yüz derecelere varan devasa ölçüm aralığı, ağır sanayinin yükünü hafifletir.

Soğuk nokta kompanzasyonu sürece nasıl katkı verir?

Termoelektrik devrelerdeki milivolt üretimi, yalnızca iki ucun arasındaki ısı farkına bağlıdır. Okuma cihazının bulunduğu ortamdaki ısı, yani soğuk nokta, daima sıfır derecede sabit kalamaz. Cihaz panelleri, bu değişkenliği telafi eden iç donanımlar barındırır. Soğuk nokta kompanzasyonu adını alan bu işlem, ortam sıcaklığını ölçerek nihai hesaba katar. Böylece, kontrol odasındaki hava değişimleri sahadan gelen verilerin doğruluğunu bozmaz.

Demir ve konstantan alaşımlı J tipi modeller

Sanayide en sık karşılaşılan alaşım eşleşmeleri harflerle isimlendirilir. Demir ve Konstantan alaşımlarından üretilen J tipi termokupl, plastik endüstrisi, ekstrüzyon makineleri, kalıp ısıtma sistemleri gibi alanlarda bolca yer bulur. Sıfır ile yedi yüz elli derece arasında kararlı bir çalışma rutini sergiler. Oksitleyici ortamlarda demir bacağın paslanma riski bulunduğundan, daha çok kuru veya havasız alanlarda devrelere bağlanması tavsiye edilir.

Nikel krom alaşımlı K tipi sensörlerin sanayideki yeri

Nikel-Krom ve Nikel-Alüminyum eşleşmesinden doğan K tipi termokupl, dünyanın en popüler ısı izleme aracı sıfatını taşır. Geniş sıcaklık skalasını, bütçe dostu fiyat etiketini ve güvenilir performansı tek bir gövdede toplar. Eksi iki yüz ile bin iki yüz derece aralığında aktif biçimde görev yapar. Metalürji, kimyasal prosesler, fırınlar, enerji santralleri gibi pek çok endüstride başrolü oynar. Hızlı reaksiyon süreleri, anlık ısı değişimlerinin anında yakalanmasına imkan verir.

Oksitlenmeye karşı dirençli N tipi alternatifler

Yüksek ısılarda bazı alaşımların yapısal bozulmalar yaşaması, mühendisleri yeni metallere yönlendirir. Nikrosil ve Nisil metallerinden doğan N tipi cihazlar, kilit bir rol üstlenir. Bin iki yüz derecelerde dahi sürüklenme hatalarını en aza indirir. K tipi sensörlerin oksitlenme hassasiyetini ortadan kaldıran yapısı, uzun vadeli ve kesintisiz fırın takip sistemlerinde onu oldukça avantajlı bir alternatife dönüştürür.

Kriyojenik şartlarda T tipi seçenekler

Bakır ve Konstantan metallerini birleştiren T tipi donanımlar, sıfırın altındaki derecelerde, dondurma tesislerinde, soğuk hava depolarında üstün bir performans sergiler. Eksi iki yüz ile üç yüz elli derece aralığında görev alır. Nemli ortamlara karşı son derece dirençlidir. Çevresel izleme sistemlerinde, medikal dolaplarda sıkça başvurulan bir materyal türüdür. Bakır telin iletkenliği, düşük ısılarda kararlı okumalar yapılmasına zemin hazırlar.

Yüksek sinyal üreten E tipi donanımlar

Nikel-Krom ve Konstantan alaşımlı E tipi modeller, ürettiği yüksek sinyal gücüyle bilinir. Birim sıcaklık değişimi başına düşen milivolt üretimi en yüksek sensör tipidir. Eksi iki yüz ile dokuz yüz derece arasında faaliyet yürütür. Manyetik alanlara tamamen tepkisiz yapısı, manyetik gürültü riski taşıyan endüstriyel ortamlarda onu kıymetli bir seçenek haline getirir.

Platin ve rodyum alaşımlı S R ve B tipi ürünler

Demir çelik, cam, seramik gibi bin derecenin üzerindeki şiddetli ısılara maruz kalan sektörler, standart alaşımlarla çalışamaz. Platin ve Rodyum karışımından imal edilen asil metal sensörler burada devreye girer. S tipi ve R tipi modeller, bin altı yüz derecelere kadar doğruluktan ödün vermeden çalışır. Kalibrasyon laboratuvarlarında referans cihaz statüsünde yer bulurlar.

Zorlu Şartlara Dayanan Koruyucu Kılıflar ve Termoveller

Isı sensörleri, doğrudan agresif akışkanlarla temas ettiğinde hızla deforme olabilir. Aşındırıcı kimyasallar, yüksek basınçlı buhar hatları, mekanik darbeler, cihazların yaşam döngüsünü kısaltır. Sensörü dış etkenlerden tamamen yalıtan koruyucu kılıflar, yani termovel donanımları, mekanik bütünlüğü koruma görevini üstlenir.

Paslanmaz çelik, inconel, seramik gibi materyallerden üretilen kılıflar, ortam koşullarına göre sisteme entegre edilir. Kılıf sayesinde, boru hattındaki basınçlı akışı durdurmadan sensör değişimi yapmak veya arıza gidermek bütünüyle kolaylaşır. Üretim bantlarındaki duruş süreleri bu şekilde minimize edilir.

Kablo izolasyon materyallerinin çevresel etkilere karşı duruşu

Sensör ucundan kontrol paneline kadar uzanan iletim hattında, kablo izolasyonunun niteliği büyük değer taşır. Ortamdaki dış ısının, nemin veya kimyasal buharların kabloya nüfuz etmesi, iletilen milivolt sinyalinde veya direnç değerinde sapmalara yol açar. Cam elyaf izolasyonlu kablolar yüksek ısılı fırın çevrelerinde tercih edilirken, teflon kaplı kablolar asidik veya ıslak zeminlerde üstün bir koruma bariyeri kurar. Silikon kaplamalar ise esneklik aranan hareketli makinelerde sıkça yer bulur.

Mineral izoleli kablo teknolojisi

Ağır sanayinin zorlu titreşim şartlarına karşı, mineral izoleli kablo donanımları tasarlanır. Magnezyum oksit tozuyla sıkıştırılan bu iletkenler, sensör telini mekanik şoklardan ve korozyondan bütünüyle yalıtır. Metal dış kılıfı sayesinde istenilen şekle kolayca bükülür. Dar ve ulaşılması zor noktalara yerleştirilmesi gereken enstrümanlar için bu teknoloji, tam anlamıyla biçilmiş kaftandır.

Hangi Uygulamada Hangi Sensör Tipi Tercih Edilmelidir?

Endüstriyel tesisler, cihaz planlaması yaparken hangi teknolojinin kendi sistemlerine daha uygun düştüğünü dikkatle tartmalıdır. Hassas sıcaklık izleme arayışında, direnç tabanlı ve termoelektrik mekanizmaların karakteristik özellikleri birbirlerinden net çizgilerle ayrılır. Platin sensörler, altı yüz derecenin altındaki uygulamalarda, doğruluğun ve tekrarlanabilirliğin maksimum düzeyde istendiği yerlerde daima ilk sıradadır. Titreşime karşı biraz daha hassas yapıları mevcuttur. Tepki süreleri alaşım bazlı cihazlara göre bir miktar daha uzundur.

Termoelektrik modeller ise hızlı reaksiyon süreleri, yüksek ısılara meydan okuyan donanımları, şoklara ve titreşimlere karşı dirençleriyle ön plana çıkar. Noktasal ölçüm yapabilme yetenekleri, dar alanlara kolayca monte edilmelerine zemin hazırlar. Bütçe dostu fiyat etiketleri, çok noktalı sistemlerde tercih edilme sıklıklarını artırır. İşletmelerin titreşim seviyesi, bütçesi, yanıt süresi beklentisi, ölçüm aralığı gibi kriterleri masaya yatırması, hatalı yatırım planlarının önüne geçer.

Otomasyon Sistemleriyle Kayıpsız İletişim Protokolleri

Sanayi devriminin yeni fazında, otomasyon sistemleri verileri çok daha hızlı ve kayıpsız biçimde işleme ihtiyacı duyar. Verilerin kontrol odalarına iletilmesi aşamasında, zayıf analog sinyaller yerine dijital protokoller rağbet görür. Transmitter adı verilen dönüştürücüler, sensörlerden alınan zayıf sinyalleri standart 4-20 mA akım sinyallerine çevirir. Elektromanyetik gürültülerin okuma verilerini bozma riski bu sayede bütünüyle ortadan kalkar. Sahadan toplanan binlerce veri noktası, SCADA veya DCS sistemlerinde anlık biçimde izlenir, kaydedilir, raporlanır. Cihazların dijital iletişim standartlarına uyması, hatasız üretim süreçlerini beraberinde getirir.

Uzun Vadeli Performans İçin Kalibrasyon Rutinleri

Ölçüm enstrümanları, zorlu ortam koşullarında aylar içinde kalibrasyon kayıpları yaşar. Termal şoklar, kimyasal buharlar, mekanik aşınmalar, okuma doğruluklarını zaman içinde aşağı çeker. Düzenli bakım ve kalibrasyon rutinleri, üretim hatlarındaki kaliteyi en üst düzeye çıkarır. Uluslararası standartlara uygun referans cihazlarla yapılan periyodik kontroller, sapmaları anında tespit ederek düzeltici faaliyetlerin başlatılmasını kolaylaştırır.

Kuru blok kalibratörler veya sıvı kalibrasyon banyoları, sensörleri hassas ısı derecelerinde test etmeye yarar. Üretim sürecindeki en ufak bir ısı sapması, çıkan ürün kalitesinde dalgalanmalara yol açar. Hassas kontrol mekanizmaları, sıfır hata prensibiyle çalışan tesislerin ana omurgasını inşa eder. Doğru sensör tipinin, uygun koruyucu ekipmanlarla bir araya getirilmesi, yıllar boyu sürecek yüksek performanslı üretim bantlarını garanti altına alır.
