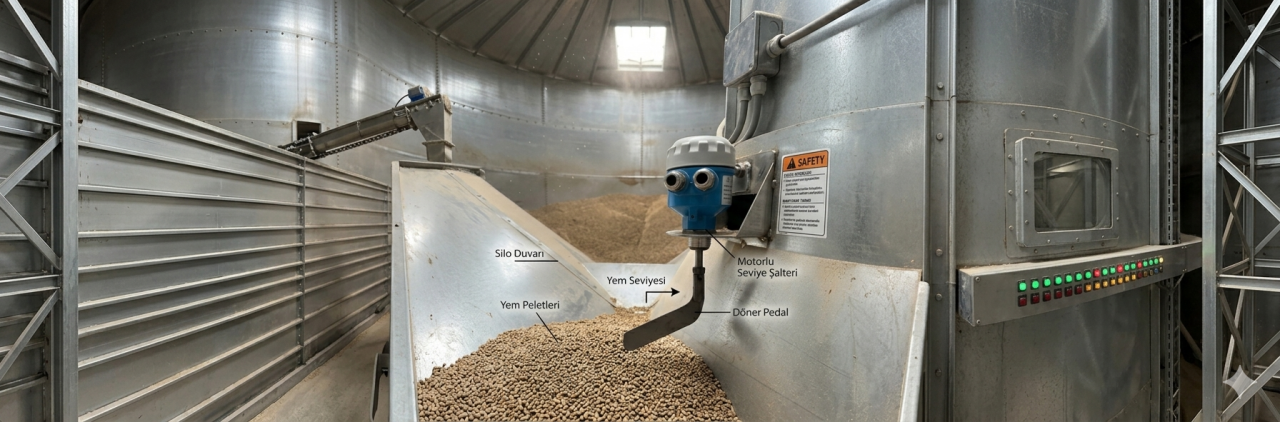

Motorlu - Pedallı Tip Seviye Şalteri İçin Uygulama

Motorlu (döner pedallı) seviye şalterleri, özellikle katı, toz ve granül halindeki malzemelerin depolandığı tank veya silolarda noktasal seviye ölçümü yapmak için kullanılan en yaygın mekanik cihazlardan biridir.

Oldukça dayanıklı bir yapıya sahip oldukları için çimento, plastik, yem ve gıda endüstrisinde sıklıkla tercih edilirler.

Çalışma Mekanizması

Bu cihazların çalışma mantığı oldukça basittir ve "direnç" esasına dayanır:

1. Boş Durum: Tankın içerisindeki malzeme pedala ulaşmadığı sürece, cihazın içindeki küçük elektrik motoru pedalı (kanadı) sürekli olarak döndürür.
2. Dolu Durum: Malzeme seviyesi yükselip pedalın etrafını sardığında, malzemenin uyguladığı mekanik direnç pedalın dönmesini engeller.
3. Sinyal ve Durma: Motor dönmeye devam etmek isterken kendi ekseni etrafında hafifçe kayar. Bu kayma hareketi bir mikro anahtarı (switch) tetikler. Anahtar tetiklendiğinde motorun elektriği kesilir (motorun yanmaması için) ve dışarıya "depo dolu" sinyali gönderilir.
4. Tahliye: Malzeme seviyesi düştüğünde pedal serbest kalır. Bir yay düzeneği motoru eski konumuna çeker, motor tekrar çalışmaya başlar ve pedal dönmeye devam eder.

Temel Bileşenler ve Seçim Kriterleri

Bir motorlu seviye şalteri seçerken şu detaylara dikkat edilir:

• Pedal Tipi: Malzemenin yoğunluğuna göre tek kanatlı, üç kanatlı veya katlanır (montaj kolaylığı için) pedallar seçilir.
• Besleme Gerilimi: Genellikle 24V DC, 110V AC veya 220V AC seçenekleri bulunur.
• Hassasiyet Ayarı: Cihazın içindeki yayın sertliği değiştirilerek, hafif malzemeler (örneğin strafor köpük) veya ağır malzemeler (örneğin kum) için hassasiyet ayarlanabilir.
• Uzatma Boyu: Standart modeller kısa şaftlıdır, ancak tankın daha derin noktalarından ölçüm almak için 1-2 metreye kadar uzatılmış şaftlı modeller de mevcuttur.

Montajda Dikkat Edilmesi Gerekenler

• Koruma Siperi: Eğer şalter tankın yan tarafına monte edilecekse ve yukarıdan malzeme dökülüyorsa, dökülen malzemenin pedala doğrudan çarpıp mekanizmayı kırmaması için üzerine bir koruyucu plaka (siper)takılmalıdır.
• Dikey vs. Yatay: Cihazlar hem dikey hem de yatay monte edilebilir. Ancak dikey montajda (tavandan sarkıtma) şaft uzunluğu iyi hesaplanmalıdır.

Kullanım Alanları

• İnşaat: Çimento, alçı, kum, kireç siloları.
• Gıda: Un, tahıl, şeker, kahve çekirdeği tankları.
• Plastik: Polimer granüller ve ham maddeler.
• Enerji: Kömür tozu ve kül siloları.

Bu cihazlar, sıvı seviye ölçümü için uygun değildir; sıvılar pedala dönmesini engelleyecek kadar direnç uygulayamayabilir ve sızdırmazlık sorunları yaşanabilir.
