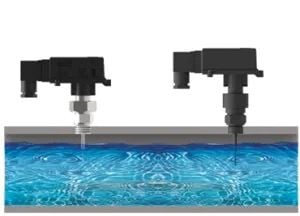

Akış Şalteri Nedir ve Nasıl Çalışır?

Akış şalteri, boru hatları içerisinden geçen sıvı, gaz veya buhar halindeki akışkanların hareket durumunu denetleyen ve bağlı bulunduğu otomasyon sistemine elektriksel sinyaller gönderen mekanik kontrol cihazları biçiminde tanımlanır. Tesisatlardaki sıvı hareketi tamamen durduğunda, azaldığında ya da belirlenen sınırların üzerine çıktığında söz konusu enstrümanlar saniyeler içerisinde tepki verir. Böylece hattaki pompalar, motorlar veya brülörler güvence altına alınır. Otomasyon sektörünün vazgeçilmez parçaları arasında sayılan bu enstrümanlar, endüstriyel güvenliğin başlıca unsurları arasında yer bulur. Doğru akış ölçüm sistemleri yardımıyla tesislerdeki ani arızalar önceden engellenir, donanımların kullanım ömrü uzar.

Sensör Mekanizması Hangi Mantıkla İşler?

Sensörün çalışma prensibi, bütünüyle hidrodinamik kuvvetlerin ve mekanik tetikleme sistemlerinin uyumuna dayanır. Enstrümanın uç kısmında, boru içerisindeki suyun veya gazın çarpacağı bir metal palet yer alır. Akışkanın ilerleme hızı belirli bir seviyeye ulaştığında, sıvı kütlesi metal palete çarparak bir itme kuvveti doğurur. Palet geriye doğru büküldükçe, cihazın üst bölümündeki mikro anahtar (microswitch) tetiklenir.

Elektriksel kontak mekanizması, paletin bükülmesiyle açılır veya kapanır. Sistemdeki ana kontrol paneli, bu açma kapama hareketini bir uyarı sinyali biçiminde okur. Su hattı aniden kesildiğinde, itme kuvveti ortadan kalkar ve içerideki yay mekanizması paleti eski konumuna geri iter. Yay geri döndüğünde mikro anahtar ters yönde tetiklenir. Böylelikle kontrol paneli suyun bittiğini algılar. Elektrik motorlarına giden enerji saniyesinde kesilerek motorların kuru çalışıp yanmasının önüne geçilir. Söz konusu çalışma mantığı, devasa fabrikalardan küçük ev tipi hidrofor sistemlerine kadar her alanda kusursuz bir koruma kalkanı görevi üstlenir.

Boru hatlarındaki fiziksel kuvvetlerin ölçümü

Boru içindeki sirkülasyon, daima belirli bir kinetik enerji barındırır. Debi arttıkça kinetik enerji doğrusal biçimde yükselir. Pompaların basma yüksekliği, borunun çapı ve akışkanın yoğunluğu, mekanizmanın hassasiyetini doğrudan etkileyen parametrelerdir. Set değeri adı verilen ayarlama mekanizması sayesinde tesisat mühendisleri, anahtarın hangi hızda aktifleşeceğini serbestçe belirler. Çok hassas okumalar arzu eden bir mühendis, cihazın yay gerginliğini düşürerek en ufak bir damlamada dahi sistemin uyarılmasını mümkün kılar. Düşük hızlardaki ölçümler, sızıntı tespitlerinde büyük değer taşır.

Enstrüman Çeşitleri ve Tesisattaki İşlevleri

Endüstriyel tesislerde sıvı veya gazın yapısına göre tasarlanmış birden fazla cihaz tipi bulunur. Her modelin algılama yöntemi ve fiziksel dayanımı birbirine kıyasla değişiklik barındırır. Piyasada en sık karşılaşılan modellerin başında pedallı tasarımlar gelir.

Pedallı kontrol cihazları

Geniş çaplı su hatlarında en çok tercih edilen modellerdir. Borunun içine doğru uzanan ince bir metal yaprağı andıran pedal, sıvının ilerleme yönüne doğru bükülür. Yapısı son derece dayanıklıdır ve montaj aşaması oldukça kolaydır. Isıtma ve soğutma sistemlerindeki su devridaimini denetlemek amacıyla sıkça tercih edilir.

Termal algılama birimleri

Mekanik bir hareketli parçaya yer vermeyen bu modeller, tamamen ısı transferi prensibiyle çalışır. Sensörün ucunda iki adet sıcaklık probu yer alır. Birinci prob sürekli ısınırken, ikinci prob ortam sıcaklığını ölçer. Akışkan hareket ettiğinde, ısınan probun üzerindeki sıcaklık suya geçerek soğuma yaratır. İki prob arasındaki sıcaklık farkının değişmesi, cihaz tarafından anında algılanır. Kirli, tozlu veya yoğunluğu yüksek sıvılarda tıkanma riski taşımadığı için son derece başarılı sonuçlar verir.

Pistonlu algılayıcılar

Daha küçük çaplı hatlarda ve düşük debili borularda karşımıza çıkar. Sıvı, cihaz içerisindeki silindirik bir pistonu yukarı doğru iter. Pistonun tepe noktasına ulaşması, gövde içerisindeki manyetik anahtarı uyarır. Hidrolik yağ hatlarında ve yağlama ünitelerinde yaygın biçimde tercih edilen modellerdir.

Çarklı ölçüm sistemleri

Boru içerisine yerleştirilmiş minyatür bir türbin veya çark vasıtasıyla işlemi gerçekleştirir. Su çarptıkça çark dönmeye başlar. Manyetik okuyucular, çarkın dönüş hızını takip eder. Dönüş yavaşladığında veya durduğunda sistem anında uyarı verir. Hassas dozajlama hatlarında büyük kolaylık tanır.

Aktif Ölçüm Enstrümanları ile Profesyonel Çözümler

Endüstriyel otomasyon süreçlerinde doğru, sağlam ve uzun ömürlü donanımları seçmek, tesisin çalışma performansını doğrudan artırır. Aktif Ölçüm Enstrümanları (Aktif Instruments); enerji, kimya, gıda ve ilaç gibi çok çeşitli sektörlere yönelik yüksek kaliteli seviye, akış, basınç ve sıcaklık ölçüm ile kontrol cihazları tedarik eden lider bir endüstriyel çözüm ortağıdır. En son teknoloji sensörlerle donatılmış debimetreler, transmitterler, şalterler ve seviye göstergelerinden oluşan geniş ürün yelpazesiyle şirket, en zorlu çalışma koşullarında bile yüksek hassasiyet, dayanıklılık ve kesintisiz çalışma imkanı tanır.

Güçlü küresel marka temsilcilikleri (JSP Industrial Controls, BD Sensors, Galltec + mela) ve müşteri memnuniyeti odaklı hizmet anlayışıyla firma, işletmelerin kendine has proses ihtiyaçlarına en uygun, uzun ömürlü ve özelleştirilebilir mühendislik çözümleri üretir. Kalitesiz muadil ürünlerin kısa sürede arıza yapma riskine karşın, güvenilir markaların piyasaya sürdüğü garantili enstrümanlar, fabrikaların bakım maliyetlerini minimuma indirir. Uzman kadro, sahadaki tüm teknik ihtiyaçları titizlikle inceleyerek en doğru konfigürasyonu belirler.

Doğru Sensör Seçiminde Nelere Dikkat Edilmelidir?

Bir tesisat için uygun ekipmanı ararken birtakım mühendislik hesaplamaları yapmak şarttır. Rastgele yapılan bir seçim, hatta ciddi arızalara yol açacaktır.

Basınç ve sıcaklık değerlerinin etkisi

Her boru hattının kendine ait bir çalışma basıncı ve maksimum sıcaklık limiti bulunur. Cihazların üzerinde yazan dayanım sınırları, borudaki değerlerin daima üzerinde kalmalıdır. Kızgın buhar hatlarında yer alacak bir donanımın erimeye karşı dirençli materyallerden üretilmesi şarttır. Aşırı basınç, gövde içi sızdırmazlık contalarını patlatarak suyun elektronik devrelere ulaşmasına sebebiyet verir.

Akışkan cinsine göre malzeme uyumu

Tesisattan geçen madde her zaman temiz şebeke suyu formunda akmaz. Asidik çözeltiler, tuzlu su veya yakıt gibi aşındırıcı sıvıların bulunduğu hatlarda standart paslanmaz çelik erozyona uğrar. Bu tip korozif maddelerde teflon kaplamalı veya özel titanyum alaşımlı aparatlar tercih edilmelidir. Malzeme uyumunun göz ardı edilmesi, palet kısmının birkaç ay içerisinde eriyerek kopmasıyla sonuçlanır.

Hat çapı ve debi aralıkları

Enstrümanın palet uzunluğu, borunun iç çapıyla tam uyumlu hesaplanmalıdır. Kısa kalan bir palet, yüksek hızdaki suları yakalayamaz. Gereğinden uzun seçilmiş bir palet ise borunun alt tabanına sürtünerek takılı kalır. Boru ebatlarına uygun boyutta bir ürün sipariş etmek, ölçüm kalitesini en üst seviyeye taşır.

Sahadaki Tercih Alanları Nelerdir?

Mekanik ve elektronik kontrol üniteleri, sanayinin dört bir yanında görev başındadır.

Isıtma ve soğutma sistemleri

Endüstriyel chiller soğutma gruplarında su sirkülasyonunun kesintisiz sürmesi hayati bir kıymet taşır. Su devridaimi durduğu anda kompresörlerin aşırı ısınıp yanmasını önleyen koruma kalkanı tamamen bu donanımların omuzlarındadır.

Su arıtma tesisleri

Atık su arıtma merkezlerindeki devasa dalgıç pompalar, su gelmediği takdirde birkaç dakika içinde arızalanır. Pompaların susuz kalarak kuru çalışmasını engellemek amacıyla söz konusu cihazlardan faydalanılır. Sistem, suyu görmediği saniye pompaya giden enerjiyi anında keser.

Yangın söndürme hatları

Büyük plazalarda ve fabrikalarda kurulan sprinkler sistemlerinde, boru içerisindeki suyun hareketine göre alarm panellerine sinyal gider. Suyun hareketlendiği kat veya bölge, otomasyon ekranında anında kırmızı renkle yanar. İtfaiye ekipleri, alevlerin merkezini bu sinyaller aracılığıyla hızla tespit eder.

Montaj ve Periyodik Bakım Kuralları

Hassas okuma cihazlarının sağlıklı biçimde çalışabilmesi adına montaj kurallarına harfiyen uyulması şarttır. Enstrümanlar, dirsek, vana veya pompa çıkışlarına çok yakın noktalara yerleştirilmemelidir. Türbülanslı ve dalgalı akan sular, paletin sürekli titremesine ve gereksiz alarmlar üretmesine yol açar. Tesisat ustaları, bağlantı noktasından önce ve sonra boru çapının en az beş katı uzunluğunda düz bir boru mesafesi bırakılmasını tavsiye eder.

Dış kapak kapatılırken kablo giriş rakorlarının iyice sıkılması şarttır. Gevşek bırakılan rakorlardan sızan yoğuşma suları, elektronik karta temas ederek kısa devre yaratır. Hatların içerisinde zamanla biriken kireç, yosun veya çamur tabakaları paletin esneme payını kısıtlar. Belirli dönemlerde cihazın borudan sökülerek uç kısmının basınçlı suyla yıkanması, mekanizmanın tepki süresini hızlandırır.

Bağlantı vidalarındaki gevşemeler veya korozyon izleri de periyodik biçimde gözden geçirilmelidir. Kontaktör uçlarında oluşacak oksitlenmeler, elektrik akımının ana panoya ulaşmasını engeller. Düzenli bakım rutinleri, donanımın ilk günkü hassasiyetle yıllarca hizmet etmesini olanaklı kılar.

Sahada Karşılaşılan Kalibrasyon Hataları

Sahada en sık rastlanan montaj hatalarının başında yay tansiyon ayarının bilinçsizce değiştirilmesi gelir. Set değerini ayarlayan vida çok fazla sıkıldığında, palet aşırı sertleşir ve yüksek debilerde bile bükülemez duruma düşer. Vida çok gevşek bırakıldığında ise hat içerisindeki durağan suların titreşiminden dahi etkilenerek sahte alarmlar üretir. Ayar işleminin, hattaki normal su hızı gözlemlenerek minik dokunuşlarla yapılması tavsiye edilir. Tesisat ilk kez çalıştırılırken manuel bir test uygulanmalı, vanalar kısılarak kontağın kapanma tepkisi canlı biçimde izlenmelidir. Test edilmeden bırakılan sistemler, acil durumlarda tepkisiz kalarak büyük hasarlara zemin hazırlar. Kurulum sonrası yapılacak titiz bir kalibrasyon işlemi, uzun yıllar boyunca güvenilir bir akış denetimi kurmanın anahtarı konumundadır.
