Akış Şalteri

Akış şalteri, endüstriyel tesislerde sıvı veya gaz formundaki maddelerin boru hatları içindeki hareketini denetleyen teknik bir cihazdır. Sistemlerde belirlenen miktar ve hızın altına düşüldüğünde yahut bu limitler aşıldığında devreye girerek alarm verir. Motorları, pompaları veya vanaları otomatik şekilde durdurur. İşletmeler, üretim hatlarını güvence altına alma niyetiyle bu kontrol elemanlarını sistemlerine entegre eder. Kesintisiz bir tesis işleyişi hedeflendiğinde cihazın doğru konumlandırılması büyük değer taşır. Boru hatlarında dolaşan akışkanın kesilmesi durumunda saniyeler içinde reaksiyon gösteren mekanizma, fabrikalardaki mekanik aksamları arızalara karşı korur.

Akış Şalteri Nedir ve Endüstrideki Yeri

Boru hatlarından geçen su, yağ, kimyasal madde ya da havanın varlığını tespit eden mekanizmalara şalter adı verilir. Sıvı akış şalteri, sistemdeki hareketliliği algılayarak bağlı bulunduğu elektrik devresini açar veya kapatır. Fabrikalarda makinelerin susuz çalışıp arızalanmasını engeller. Soğutma kulelerinde, chiller gruplarında ve yangın söndürme hatlarında suyun düzenli ilerleyişini takip eder. Cihazlar, tesisin durma ihtimalini ortadan kaldırıp üretim verimini yukarı taşır. Mekanik hasarların önüne geçerek bakım masraflarını düşürür. Endüstriyel altyapıların kusursuz işlemesi, boru hatlarındaki döngünün kesintisiz sürmesine bağlıdır. Bu cihazlar, döngüdeki herhangi bir aksaklığı anında fark edip operatörleri uyarır.

Akış Şalteri Nasıl Çalışır?

Cihazın çalışma prensibi bütünüyle boru içerisindeki fiziksel güce dayanır. Akışkanın boru hattındaki ilerleyişi cihazın içindeki mekanik parçaya basınç uygular. Ortaya çıkan bu basınç sayesinde net bir itme kuvveti doğar. İtme kuvvetinin büyüklüğü, maddenin yoğunluğuna ve ilerleme hızına göre değişir.

Çalışma prensibindeki teknik detaylar

İtme kuvveti, sensörün uç kısmındaki pedalı veya pistonu hareket ettirir. Parçanın yer değiştirmesiyle cihaz içerisindeki mikro anahtar tetiklenir. Pompa koruma sistemleri, bu tetiklenme sonucunda elektrik sinyali üretir. Borudaki sıvı kesildiği takdirde, yaylı mekanizma pedalı eski konumuna geri çeker. Mikro anahtar devreyi kapatıp sisteme giden enerjiyi anında keser. Pompalar böylece kuru çalışma riskinden kurtulur. Mekanik parçaların birbiriyle uyumu, milisaniyeler içinde tepki süresi doğurur. Hızlı tepki süresi, tesislerdeki motorların yanmasını ve contaların parçalanmasını önler.

Akış Şalteri Çeşitleri Nelerdir?

Tesislerin altyapısına, boru ebatlarına ve taşınan maddenin niteliğine göre cihaz seçenekleri çeşitlenir. Çeşitli tiplerdeki modeller, sanayinin zorlu koşullarına yanıt verir. Her model, kendi mekanik veya elektronik tasarımına göre sınıflandırılır.

Pedallı akış kontrol cihazları

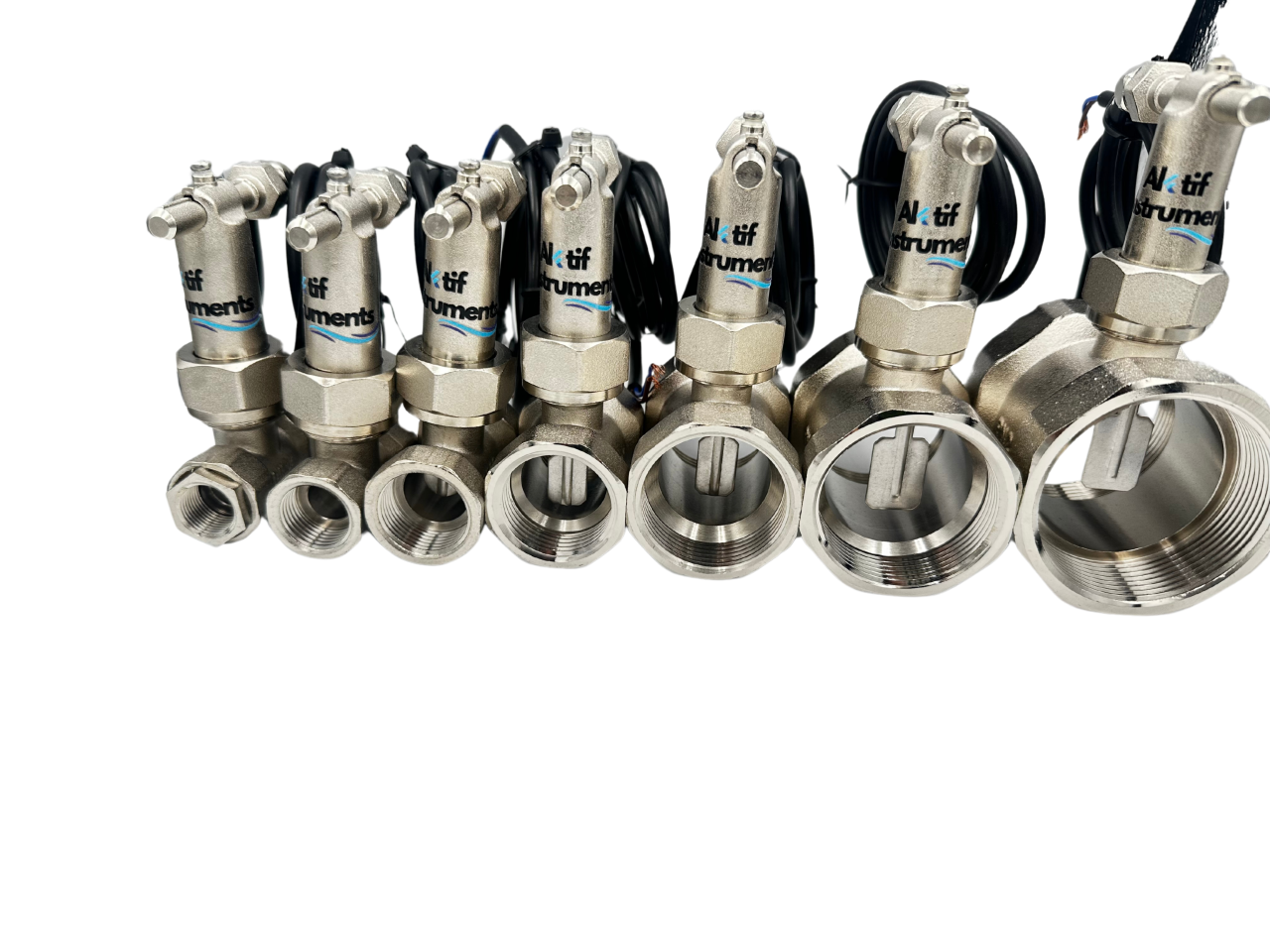

Büyük çaplı boru hatlarında pedallı akış sensörü en çok tercih edilen tiptir. Borunun çapına uygun uzunlukta bir palet borunun içine sarkıtılır. Sıvı çarptıkça palet eğilir. Paletin eğilmesi mikro anahtarı tetikler. Basit yapısı sayesinde montaja oldukça elverişlidir. Isıtma sistemleri ve su hatları için ideal bir alternatiftir. Palet boyutları, tesisattaki boruların inç ölçülerine göre kısaltılıp uzatılabilir. Böylece her çaptaki boruya tam uyum yakalanır.

Termal akış sensörleri

Hareketli bir parça barındırmayan tasarımlara termal akış kontrolörü denir. Sensörün ucunda ısıtıcı ve sıcaklık ölçücü iki adet prob yer alır. Borudan madde geçtikçe prob üzerindeki ısı soğumaya başlar. Cihaz bu sıcaklık farkını hesaplayıp elektrik sinyaline dönüştürür. Yapışkan ve tortulu sıvılarda tıkanma sorunu yaşatmadığı için oldukça faydalıdır. Bal, reçine veya yoğun kimyasal şurupların transferinde bu sensörler üstün performans sergiler. Mekanik parça aşınması görülmediğinden ömürleri çok uzundur.

Pistonlu ve manyetik modeller

Düşük debili hatlarda pistonlu mekanizmalar tercih edilir. Akışkanın ilerleyişi, iç kısımdaki bir pistonu yukarı doğru iter. Pistonun içinde yer alan mıknatıs, dışarıdaki manyetik anahtarı uyarır. Hassas ayar isteyen küçük çaplı borularda ve yağlama hatlarında kusursuz çalışır. Yağ ve benzeri akışkanların kontrolünde boru hattı güvenliği bu modellerle artar. Hidrolik sistemlerde, ince borulardan geçen yağın miktarını anlık denetleyen pistonlu yapılar, iş makinelerinin arızalanmasına engel olur.

Akış Şalteri Hangi Alanlarda Tercih Edilir?

Cihazın kullanım sahası çok geniştir. Sıvı veya gaz transferinin gerçekleştiği her sanayi dalında bu cihazlara yer verilir. Sektörlerin üretim dinamiklerine göre modeller şekillenir.

Su ve atık su tesisleri

Şehir şebekeleri, arıtma tesisleri ve pompa istasyonlarında devir daim kesintisiz sürmelidir. Su akışı kontrol cihazı, hatlardaki tıkanıklıkları anında tespit eder. Pompaların susuz çalışarak yanmasını durdurur. Su arıtma sistemlerinde filtrelerin doluluk oranını anlamaya yardımcı olur. Çamurlu ve atık su hatlarında özel kaplamalı modeller devreye girer; korozyonun ve paslanmanın yıkıcı etkileri bertaraf edilir.

Isıtma ve soğutma sistemleri

Kazan daireleri ve chiller ünitelerinde sıcak veya soğuk su sirkülasyonu hayati değer taşır. Kalorimetre akış sensörü ve standart şalterler, su sirkülasyonu durduğunda brülörleri veya kompresörleri kapatır. Aşırı ısınma ve donma riskleri bu enstrümanlar sayesinde sıfıra iner. Büyük binaların iklimlendirme sistemlerinde, borulardaki suyun durması klimaların arıza vermesine yol açar; sensörler bu arızaları başlamadan engeller.

Kimya ve ilaç endüstrisi

Korozif kimyasalların taşındığı boru hatlarında asitlere dayanıklı materyaller seçilmelidir. İlaç üretiminde hassas dozajlama makinalarında sıvı transferi çok sıkı denetlenir. Üretim bandının durmaması adına bu tesislerde paslanmaz çelikten üretilen sensörler yer alır. Kimyasal reaktörlere giden sıvıların aniden kesilmesi tehlikeli gaz sıkışmalarına yol açar; doğru kontrol enstrümanları tüm bu senaryoları boşa çıkarır.

Doğru Cihaz Seçimi Yaparken Nelere Dikkat Edilmeli?

Bir tesise en uygun cihazı belirlerken boru hattının karakteristik özellikleri incelenmelidir. Yanlış ürün tercihi sistemin hatalı ölçüm yapmasına yol açar. Tesisatın fiziksel parametreleri, seçilecek modelin kaderini belirler.

Akışkan türü ve basınç değerleri

Borudan geçen madde su, yağ, asit veya gaz sayılabilir. Seçilecek cihazın gövde malzemesi bu maddenin aşındırıcı etkisine dayanmalıdır. Aynı zamanda sistemin maksimum çalışma basıncı iyi bilinmelidir. Basınç limitlerinin altındaki bir ürün, patlama riski yaratır. Yüksek sıcaklıklı buhar hatlarında, teflon veya paslanmaz çelik iç aksamlar zorunludur.

Boru çapı ve montaj şekli

Borunun inç veya milimetre cinsinden çapı, cihazın mekanik kolunun boyutunu belirler. Kısa bir palet büyük borularda sıvıyı algılayamaz. Uzun bir palet ise borunun iç yüzeyine sürtünür. Dişli, flanşlı veya kaynaklı montaj seçeneklerinden tesise en uygun olanı belirlenmelidir. Cihaz her zaman yatay ve düz boru hatlarına yerleştirilmelidir. Dirsek veya vana çıkışlarındaki türbülanslı bölgelerden uzağa monte edilmelidir. Türbülans, sensörün dalgalanmalardan etkilenip yanlış alarm vermesine sebep olur.

Profesyonel Endüstriyel Çözüm Ortağınız Aktif Ölçüm Enstrümanları

Tesislerin ihtiyaç duyduğu güvenilir donanım tedariği konusunda deneyimli bir adrese başvurmak lazımdır. Aktif Ölçüm Enstrümanları (Aktif Instruments); enerji, kimya, gıda ve ilaç sanayisine yönelik yüksek kaliteli seviye, akış, basınç ve sıcaklık ölçüm kontrol cihazları tedarik eden lider bir endüstriyel çözüm ortağıdır. En son teknoloji sensörlerle donatılmış debimetreler, transmitterler, şalterler ve seviye göstergelerinden oluşan geniş ürün yelpazesiyle, zorlu çalışma şartlarında bile yüksek hassasiyet, dayanıklılık ve kesintisiz performans elde edilir.

Güçlü küresel marka temsilcilikleri (JSP Industrial Controls, BD Sensors, Galltec + mela) desteklenerek, müşteri memnuniyeti odaklı hizmet anlayışıyla faaliyet sürdürülür. Firma, işletmelerin benzersiz proses ihtiyaçlarına tam uyan, uzun ömürlü ve özelleştirilebilir mühendislik çözümleri katar. Projelerinizde aradığınız kalite, mühendislik desteği uzman ekipler tarafından karşılanır. Endüstriyel ölçüm enstrümanları alanında yenilikçi ürünlere gönül rahatlığıyla ulaşabilirsiniz. Sektördeki bilgi birikimi, fabrikanızın teknik gereksinimlerine en uygun projelerin çizilmesine zemin hazırlar.

Periyodik Bakım ve Uzun Ömürlü İşletim

Mekanik cihazların yıllarca sorunsuz görev yapabilmesi için düzenli kontrollere tabi tutulması şarttır. Toz, kireç ve çamur gibi dış etkenler cihazın iç mekanizmalarında birikintiler yaratır. Bakımsız kalan her cihaz zamanla algılama yeteneğini yitirir.

Temizlik ve kalibrasyon süreçleri

Borudan geçen sıvının içindeki partiküller sensör paletine yapışır. Bu yapışkan katman zamanla paletin hareket kabiliyetini sınırlar. Altı aylık periyotlarla cihaz borudan sökülmeli ve mekanik uç temizlenmelidir. Mikro anahtar kısmında oksitlenme olup olmadığı kontrol edilmelidir. Yaylı mekanizmaların esneklik durumu gözden geçirilmelidir. Düzenli temizlik, sensörlerin anında tepki vermesini güvence altına alır. Elektronik modellerde dijital ekranların okuma hassasiyeti test edilmeli, fabrika ayarlarına göre yeniden kalibre edilmelidir.

Tesis Güvenliğinde Akış Kontrolünün Katkısı

Üretim bantlarında beklenmedik duruşlar büyük maddi kayıplara yol açar. Pompaların motorları yandığında tamir maliyetleri ciddi boyutlara ulaşır. Sistemleri denetleyen cihazlar, tüm felaket senaryolarını başlamadan bitirir. Tesis içindeki su ve hava hatları sürekli izlenerek riskler minimum seviyeye indirilir. Hava akış kontrolü yapan sensörler, kompresör dairelerinde havalandırma pervanelerinin durması durumunda operatörlere alarm gönderir. Fan motorlarının yanması engellenir. Sistemin bütünlüğü korunarak işletmenin devamlılığı sürdürülür. Fabrikalarda güvenli bir çalışma ortamı tesis edilir. Suyun ve gazın kontrol altında tutulduğu her işletme, arıza onarım masraflarından tasarruf edip bütçesini korur.

Akış Şalteri Fiyatları Nasıl Belirlenir?

Maliyetler; cihazın üretim materyaline, ölçüm teknolojisine ve menşeine göre değişir. Paslanmaz çelikten üretilen gövdeler pirinç modellere kıyasla daha yüksek bütçelidir. Mekanik şalter modelleri çoğunlukla en uygun fiyatlı seçenekler arasında yerini alır. Elektronik ekranlı ve termal prensiple çalışan cihazlar daha üst segmentte fiyatlandırılır. Patlayıcı ortamlara uygun Ex-Proof sertifikalı ürünlerin fiyat etiketleri artar. İşletmeler, bütçelerine ve teknik ihtiyaçlarına en çok uyan modeli seçerken uzun vadeli dayanıklılık kriterini göz önünde bulundurmalıdır. Ucuz ve düşük kaliteli ürünler kısa sürede bozulup sistemi tehlikeye atar. Doğru yatırım her zaman fabrikanın güvenlik standardını yükseltir. Cihaza ödenen bedel, önlediği devasa arıza maliyetleri düşünüldüğünde kısa sürede kendini amorti eder.

Projenize Uygun Akış Kontrol Çözümleri İçin Bize Ulaşın

İşletmenizin boru hatlarında güvenliği en üst düzeye çıkarmak, pompa sistemlerinizi korumaya almak ve üretimde kesintilerin önüne geçmek için doğru enstrüman seçimi mutlak surette şarttır. Aktif Ölçüm Enstrümanları ailesi olarak, mühendislik bilgimiz ve geniş ürün ağımızla tesisinize en uygun donanımları bulmanıza yardım ediyoruz. Proseslerinizi güvence altına alacak profesyonel teknik destek için ekiplerimizle görüşebilir, beklentilerinize tam uyan endüstriyel cihaz tekliflerimizi alabilirsiniz.
