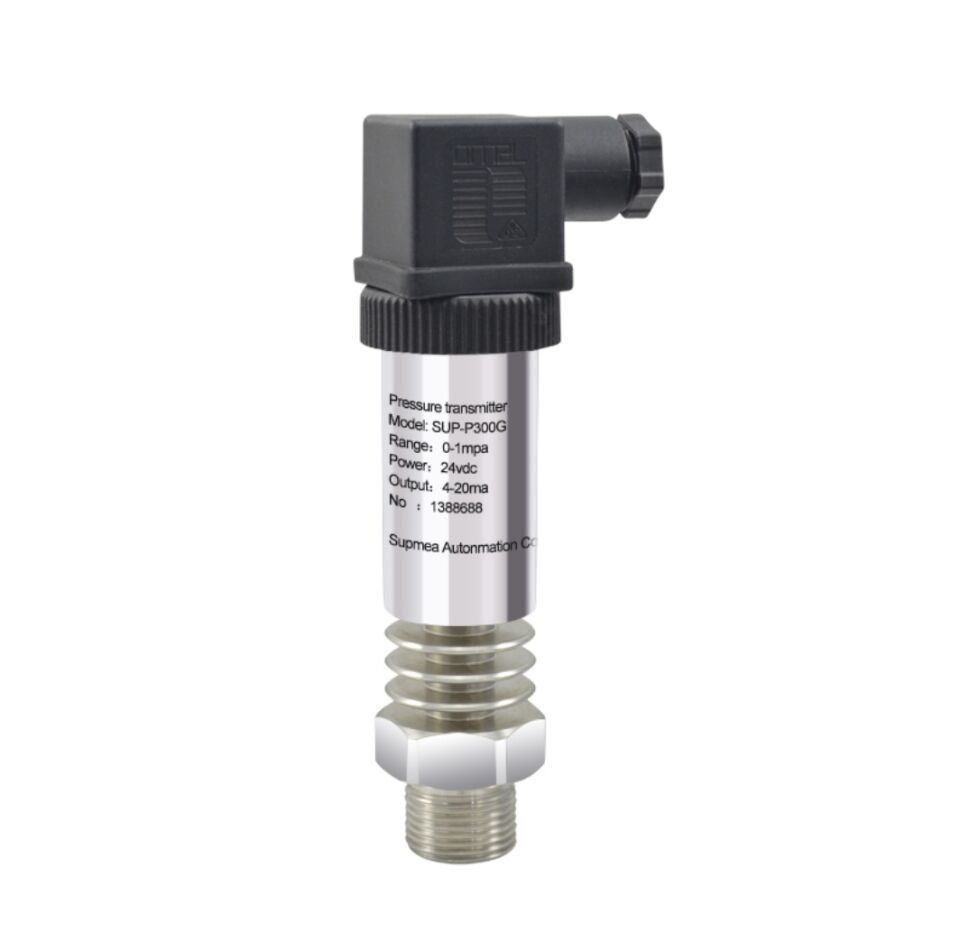

Yüksek Sıcaklık Basınç Transmitteri
Bağlantı: R1/2" - Ölçüm aralığı: -1 ...1000 bar a kadar - Hassasiyet: %0.5 - Sıcaklık: Maks. 250 °C
Basınç transmitteri, bir sistemdeki basıncı ölçüp bunu elektriksel sinyale (genelde 4–20 mA veya 0–10 V) çeviren endüstriyel bir sensördür. Özellikle proses kontrol, otomasyon ve endüstriyel tesislerde kritik bir rol oynar.
Basınç Transmitteri Nasıl Çalışır?
Basınç transmitteri temel olarak üç aşamada çalışır:
- Basıncı algılar (sensör diyaframı ile)
- Fiziksel basıncı elektriksel sinyale dönüştürür
- Bu sinyali PLC, SCADA veya kontrol sistemine iletir
Örneğin:
- 0–10 bar aralığında çalışan bir transmitter
- 0 bar → 4 mA
- 10 bar → 20 mA sinyal üretir
Basınç Transmitteri Başlıca Türleri
1. Mutlak Basınç Transmitteri
- Referans: Vakum (0 bar)
- Kullanım: Kapalı sistemler, vakum uygulamaları
2. Göreceli (Gauge) Basınç Transmitteri
- Referans: Atmosfer basıncı
- Kullanım: Tank, boru hattı basınç ölçümü
3. Diferansiyel Basınç Transmitteri
- İki nokta arasındaki basınç farkını ölçer
- Kullanım: Filtre tıkanıklığı, debi ölçümü
Basınç Transmitteri Nerelerde Kullanılır?
- Kimya ve petrokimya tesisleri
- Su arıtma sistemleri
- Buhar kazanları
- Gıda ve ilaç üretimi
- Hidrolik ve pnömatik sistemler
Basınç Transmitteri Avantajları
- Yüksek doğruluk
- Uzun ömür
- Endüstriyel ortamlara dayanıklılık
- Otomasyon sistemleriyle kolay entegrasyon
Basınç Transmitteri Seçerken Nelere Dikkat Edilmeli?
- Basınç aralığı (bar, psi)
- Ortam (gaz, sıvı, korozif)
- Sıcaklık dayanımı
- Çıkış sinyali (4–20 mA, HART vs.)
- Bağlantı tipi (dişli, flanşlı)
- Ex-proof gereksinimi (patlayıcı ortamlar için)
