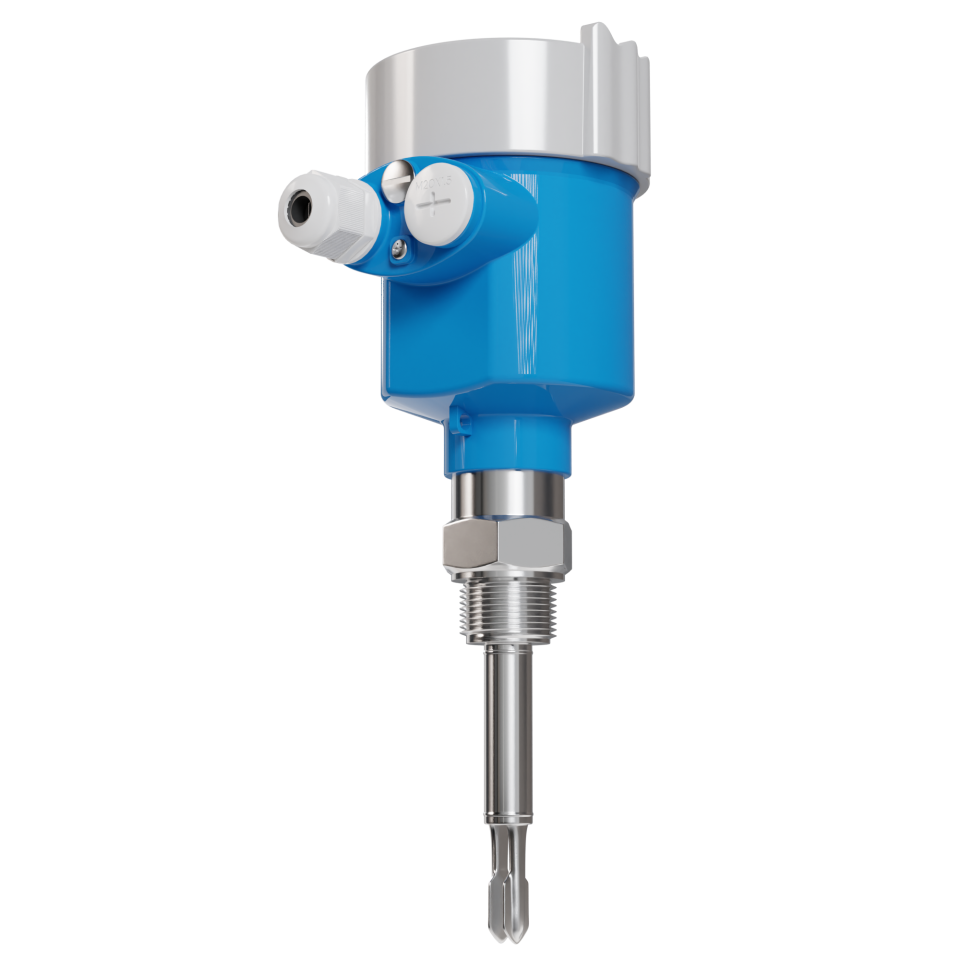

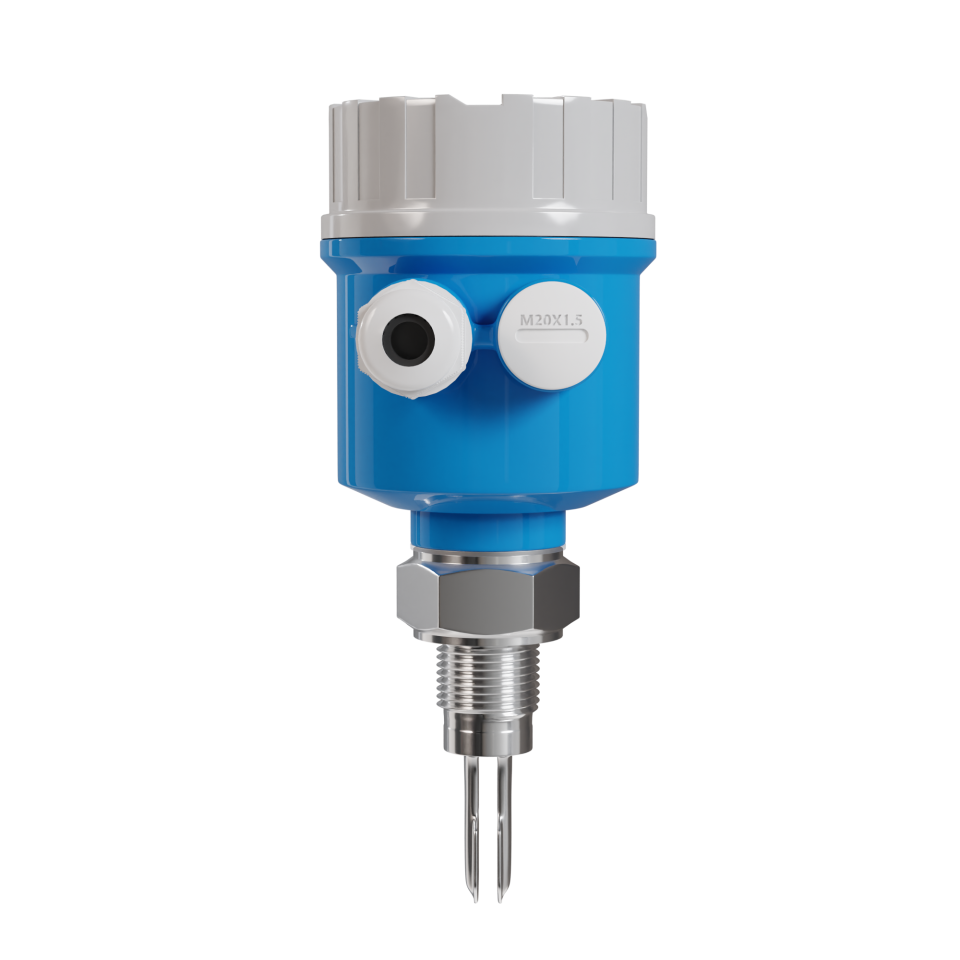

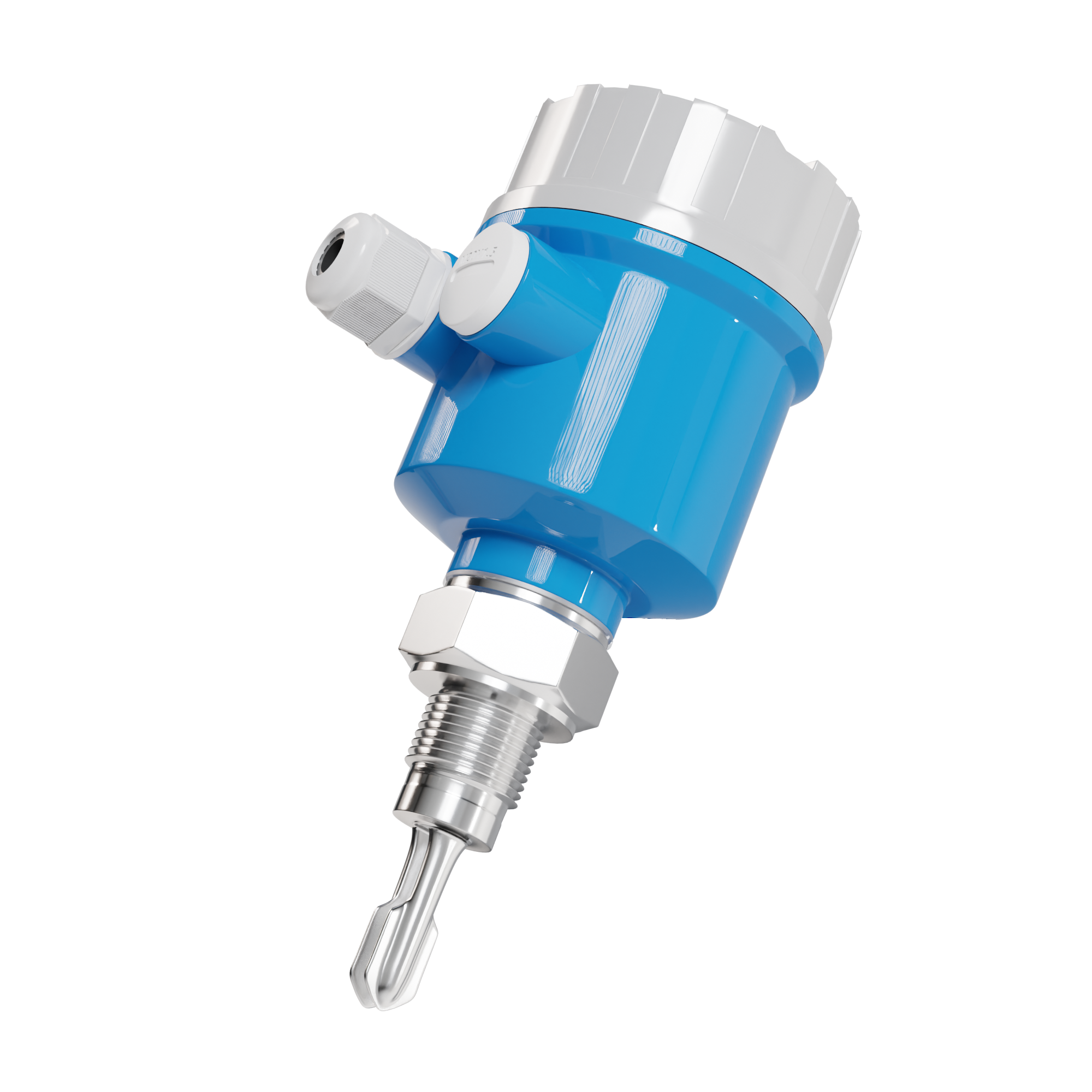

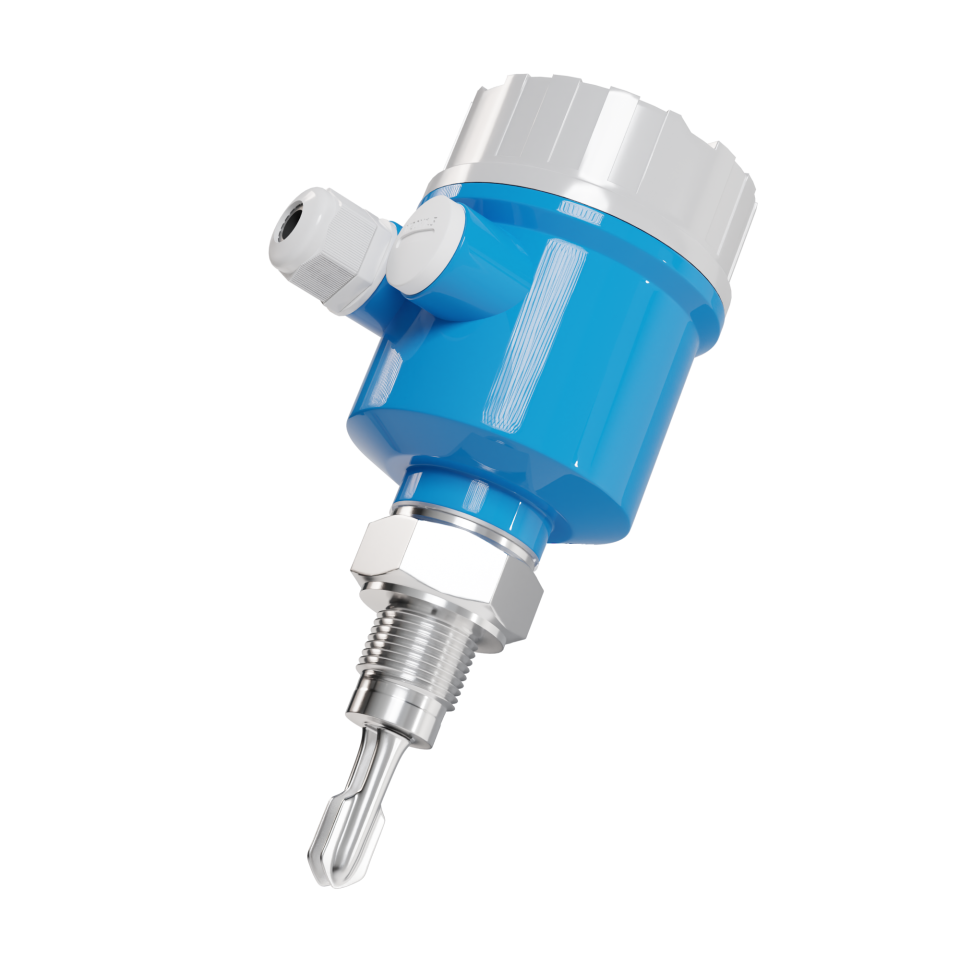

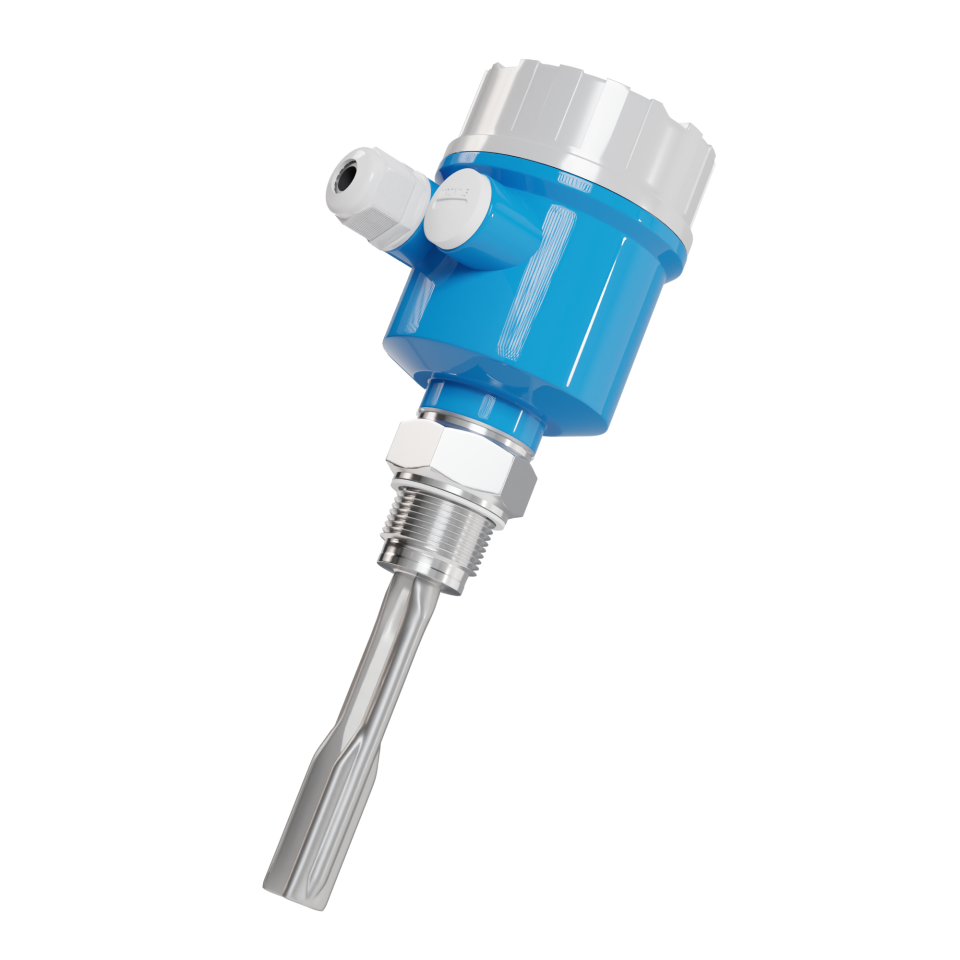

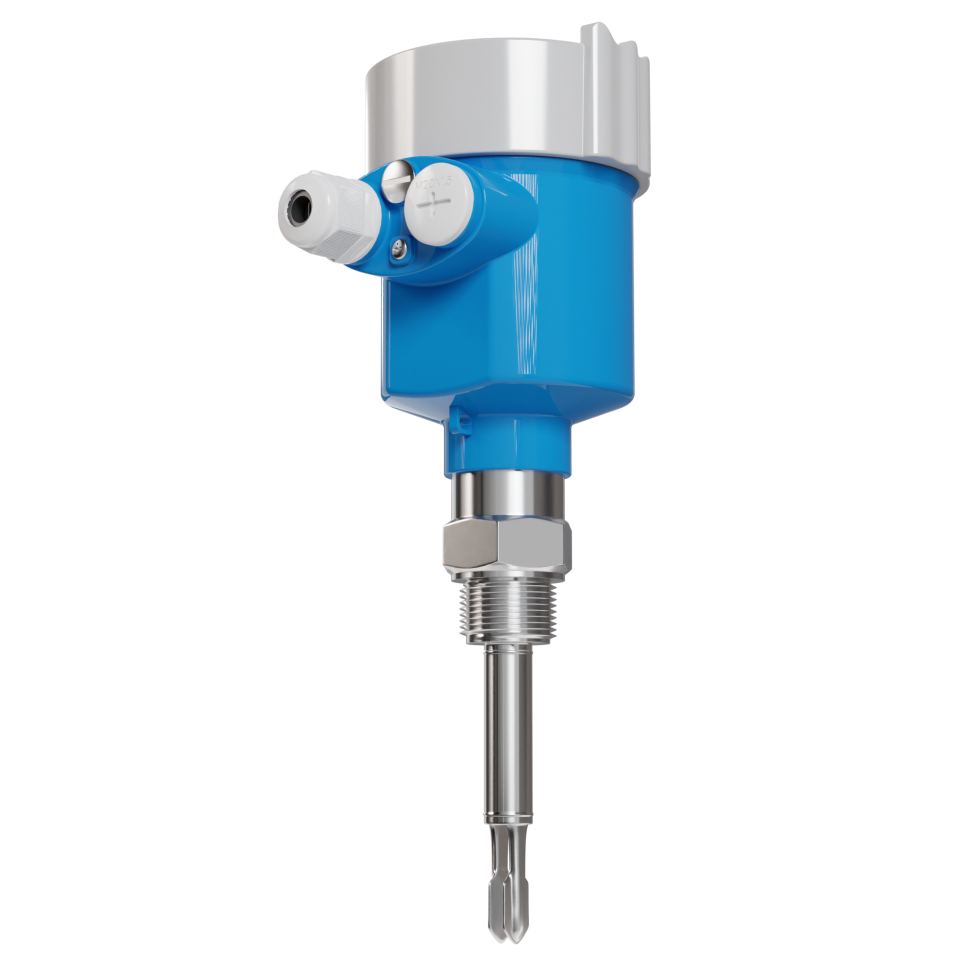

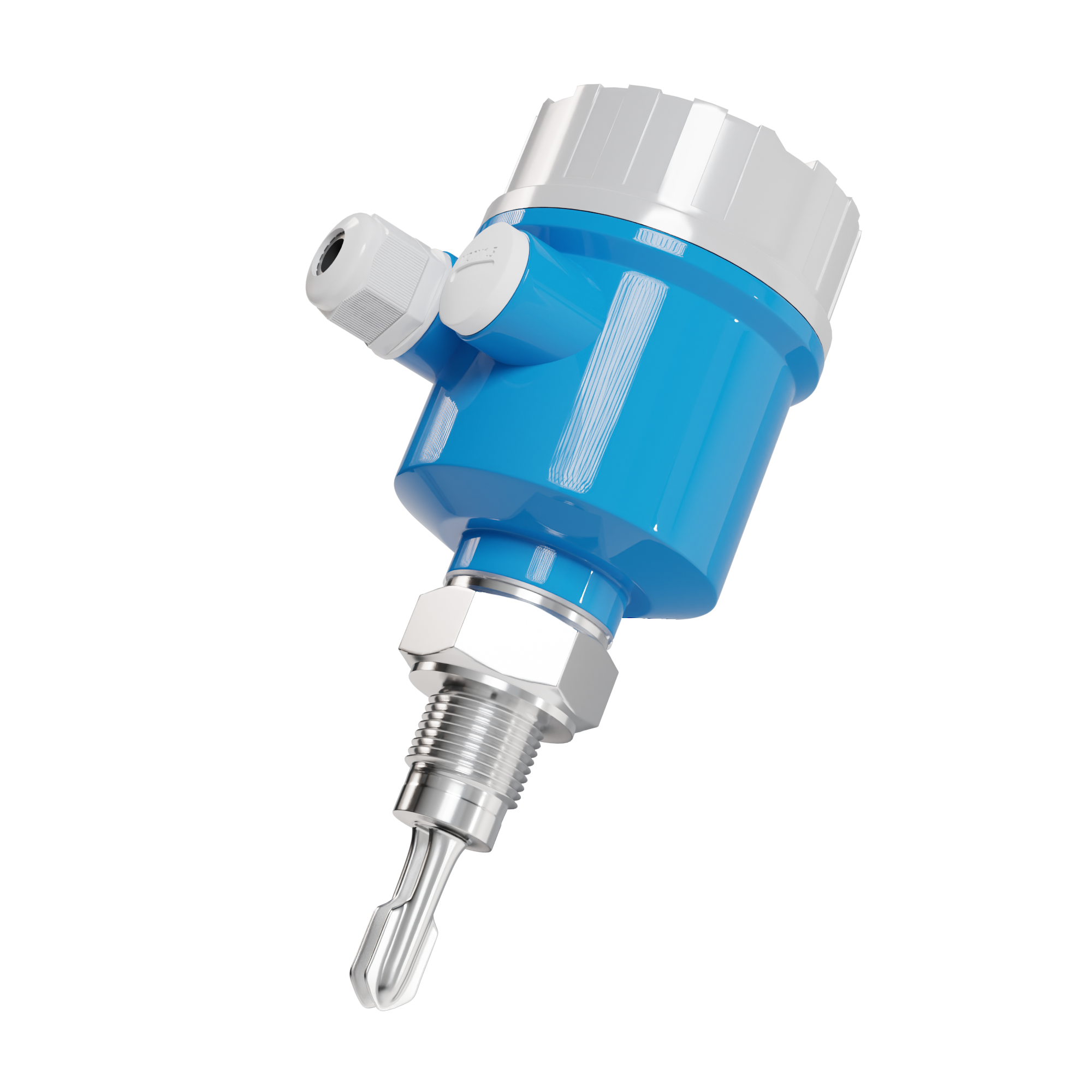

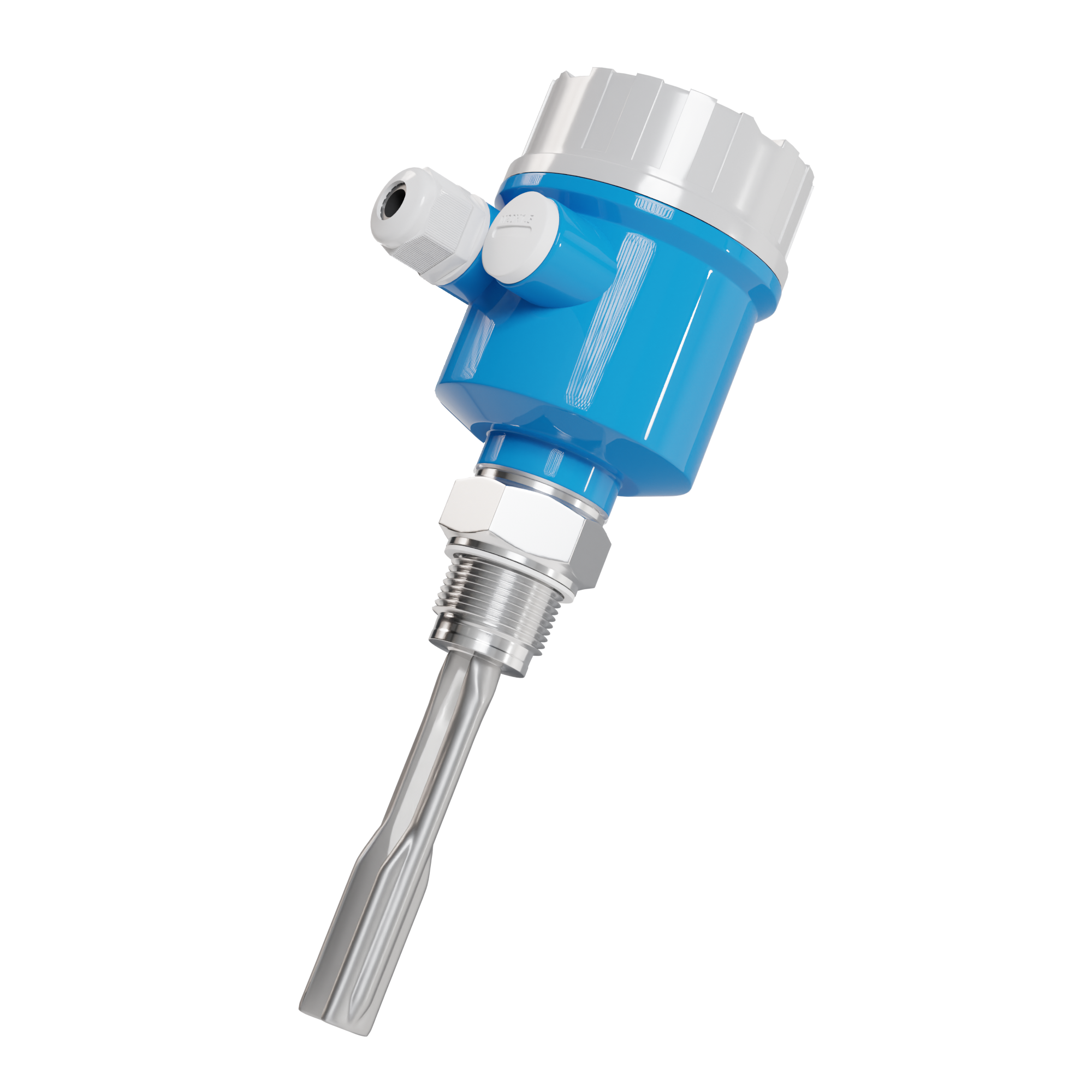

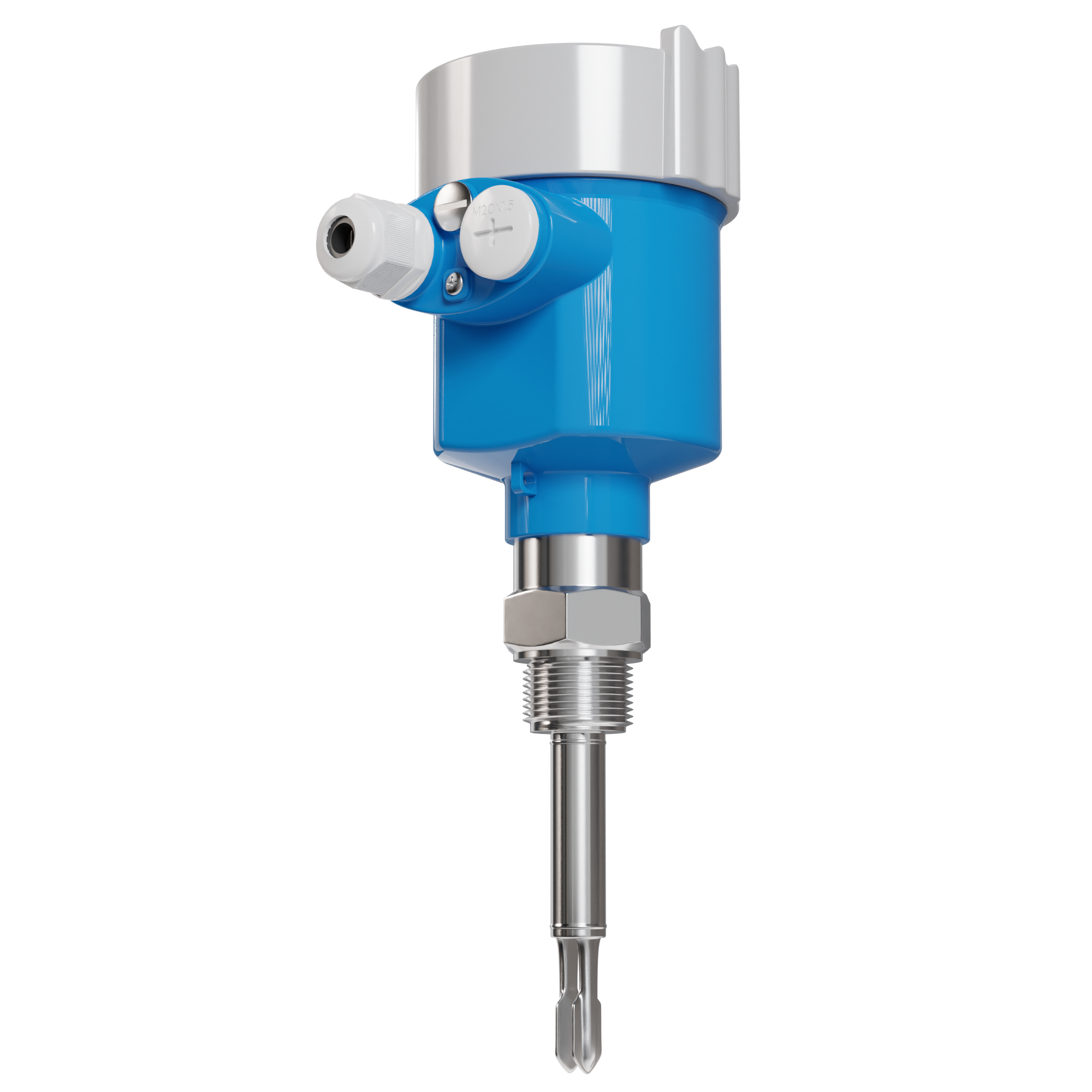

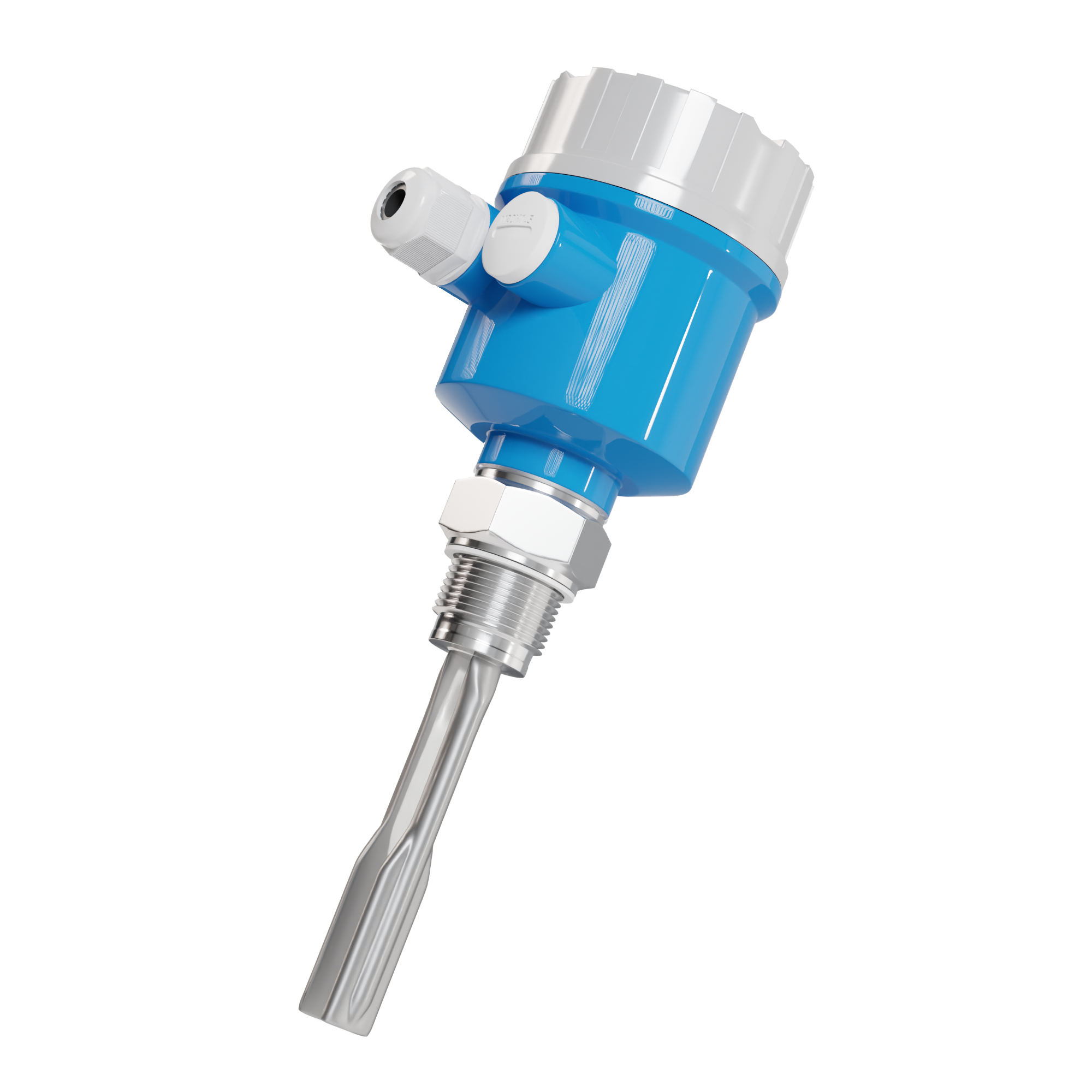

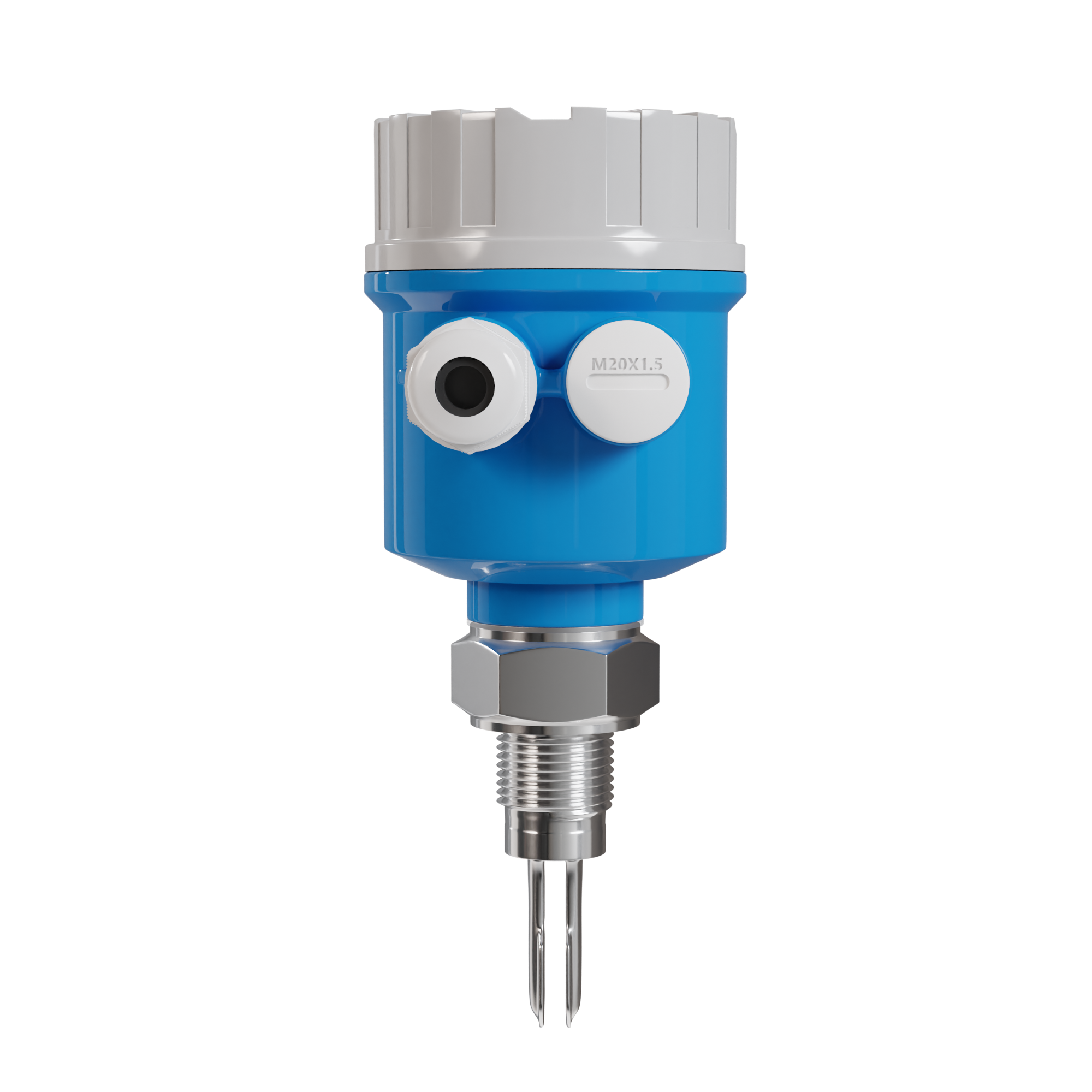

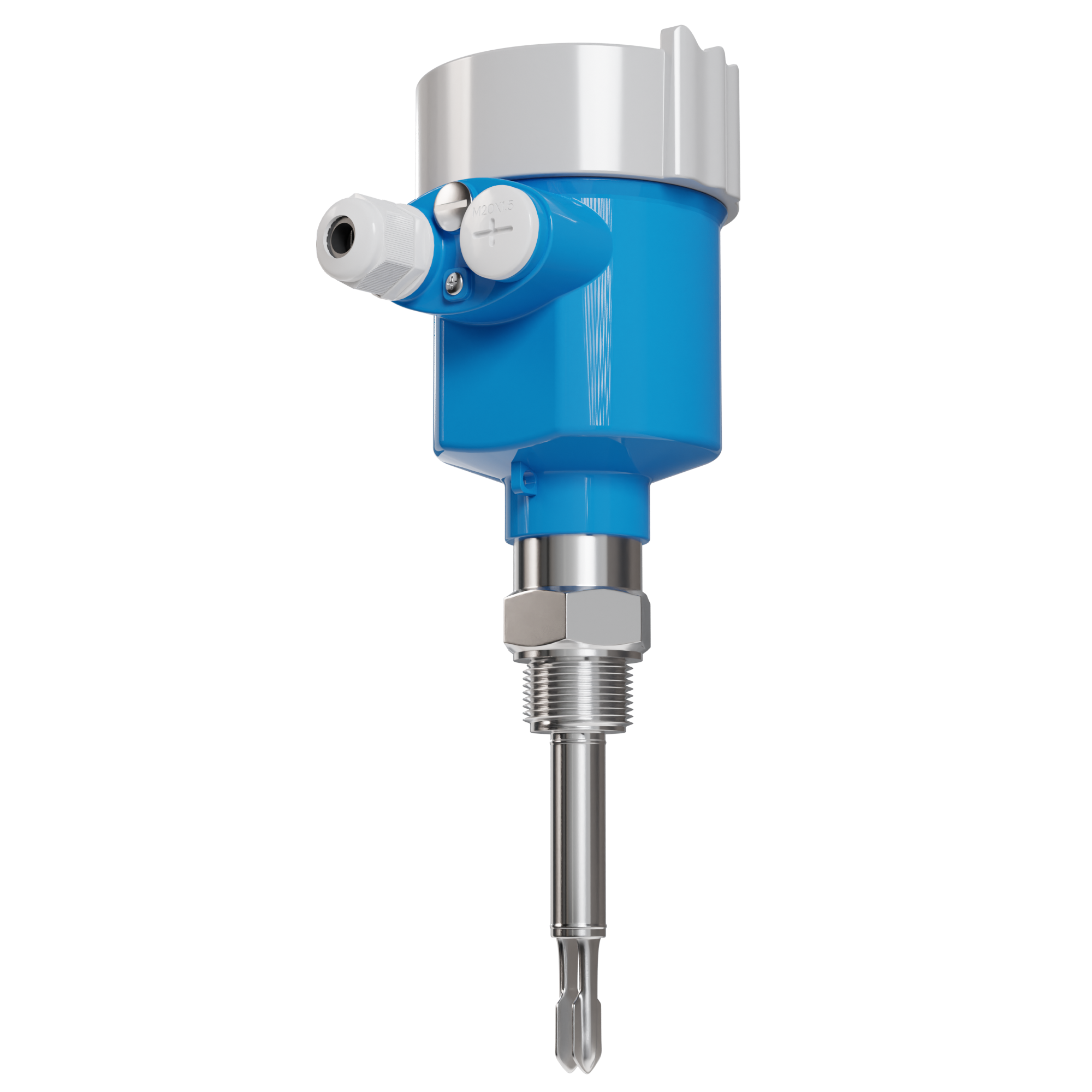

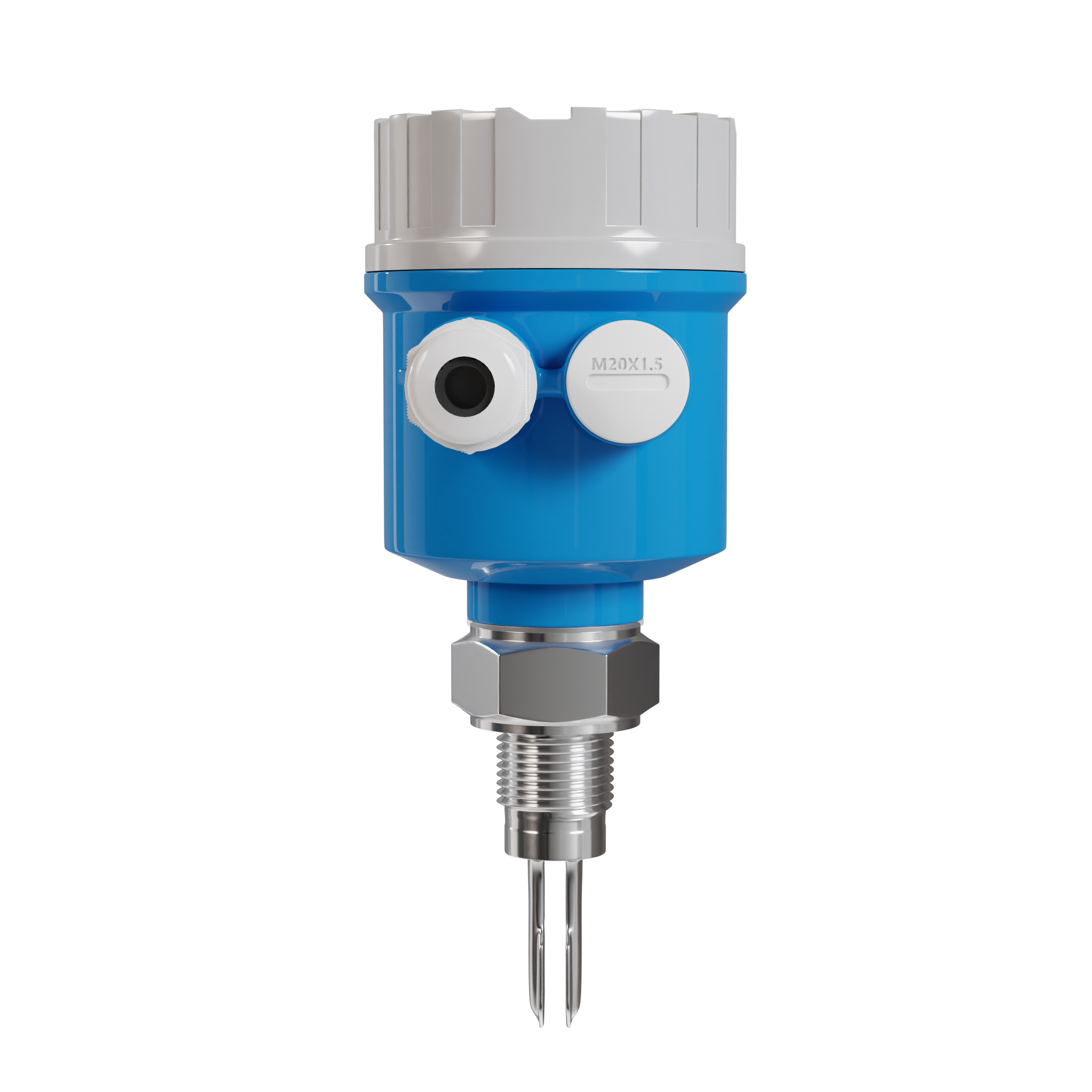

Titreşimli Çatal Tip Seviye Şalteri
Titreşimli çatal tip seviye şalteri (vibrating fork level switch), endüstriyel tesislerde sıvıların veya toz/taneli katı malzemelerin seviyesini tespit etmek için kullanılan oldukça güvenilir bir sensör türüdür. Halk arasında şeklinden dolayı sıklıkla "titreşimli çatal" (tuning fork) olarak da adlandırılır.
İşte bu cihazın çalışma prensibi, kullanım alanları ve avantajları hakkında detaylar:
1. Çalışma Prensibi
Bu şalterler, bir diyapazonun (akort çatalı) çalışma mantığına benzer şekilde hareket eder.
- Titreşim: Cihazın içindeki piezoelektrik kristal, çatal uçlarının belirli bir rezonans frekansında (genellikle hava ortamında) sürekli titremesini sağlar.
- Temas: Tank içindeki malzeme (sıvı veya katı) yükselip çatalın uçlarına ulaştığında, bu malzemenin yoğunluğu titreşimi sönümler veya frekansı değiştirir.
- Sinyal: Elektronik ünite bu frekans değişimini algılar ve bir anahtarlama sinyali (röle, transistör vb.) göndererek pompayı durdurur, vanayı kapatır veya alarmı tetikler.
2. Kullanım Alanları ve Malzemeler
Titreşimli seviye şalterleri iki ana kategoriye ayrılır:
Sıvılar İçin:
- Su, atık su, yağlar ve akaryakıtlar.
- Asitler ve korozif kimyasallar (özel kaplamalı modellerle).
- Gıda sektöründe süt, içecekler ve yapışkan sıvılar.
Katılar (Toz ve Taneli Malzemeler) İçin:
- Tahıl, un, şeker ve yem.
- Çimento, kum ve plastik granüller.
- Kül ve maden tozları.
3. Önemli Avantajları
Neden diğer seviye ölçüm yöntemleri yerine titreşimli şalter tercih edilir?
- Bakım Gerektirmez: Hareketli parçası (mil, şamandıra vb.) olmadığı için aşınma veya sıkışma yapmaz.
- Fiziksel Özelliklerden Bağımsızdır: Malzemenin iletkenliğinden, dielektrik katsayısından, köpükten veya türbülanstan etkilenmez.
- Kolay Montaj: Küçük boyutları sayesinde dar alanlara ve boru hatlarına kolayca monte edilebilir.
- Kendi Kendini İzleme: Çoğu model, cihazda bir arıza oluştuğunda bunu algılayıp "güvenli moda" geçme özelliğine sahiptir.
4. Montaj ve Seçim İpuçları
- Yoğunluk: Seçim yaparken ölçülecek malzemenin yoğunluğu önemlidir. Çok hafif tozlar (örneğin uçucu kül) için hassasiyeti yüksek modeller seçilmelidir.
- Yapışma: Eğer malzeme çok yapışkansa, çatal uçlarının arasının dolup "sahte sinyal" vermemesi için uçları daha geniş veya özel kaplamalı modeller tercih edilmelidir.
- Pozisyon: Genellikle tankın üst kısmına (taşma önleme için) veya alt kısmına (boşalmayı önleme için) yatay veya dikey olarak monte edilirler
