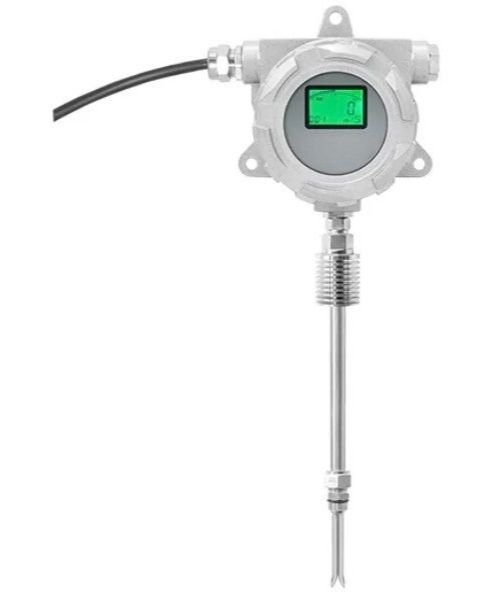

Termal Hava Hız Transmitteri
Ölçüm: 0...100 m/s - Çıkış: 4-20mA, 0-10V - Haberleşme: RS485, Modbus RTU - Muhafaza: Alüminyum
Termal hava hız transmitteri (kızgın tel anemometreleri), hava veya gaz akış hızını ölçmek için termal dağılım (thermal anemometry) prensibini kullanan hassas ölçüm cihazlarıdır. Özellikle düşük hızlardaki yüksek hassasiyetleri nedeniyle HVAC sistemlerinde, laboratuvarlarda ve endüstriyel kurutma süreçlerinde tercih edilirler.
Çalışma Prensibi
Bu cihazların ölçüm ucu (prob), genellikle iki dirençli sensörden oluşur: biri hız sensörü, diğeri ise sıcaklık kompanzasyon sensörüdür.
- Isıtma: Hız sensörü, ortam sıcaklığının belirli bir miktar üzerinde olacak şekilde elektrik akımıyla ısıtılır.
- Soğutma Etkisi: Sensör üzerinden hava akışı geçtiğinde, hava molekülleri ısıyı sensörden uzaklaştırır. Hava ne kadar hızlı akarsa, soğutma etkisi o kadar fazla olur.
- Dengeleme: Cihaz, sensörü sabit bir sıcaklıkta tutmak için gereken ek gücü hesaplar veya soğuma kaynaklı direnç değişimini ölçer. Bu enerji değişimi, doğrudan hava hızına (v) dönüştürülür.
Temel Özellikler
- Düşük Hız Hassasiyeti: Pervaneli tip anemometrelerin aksine, 0.1 m/s gibi çok düşük hava akışlarını dahi algılayabilirler.
- Kütlesel Akış Ölçümü: Gazın yoğunluğundan bağımsız olarak kütlesel akış hakkında bilgi verebilirler.

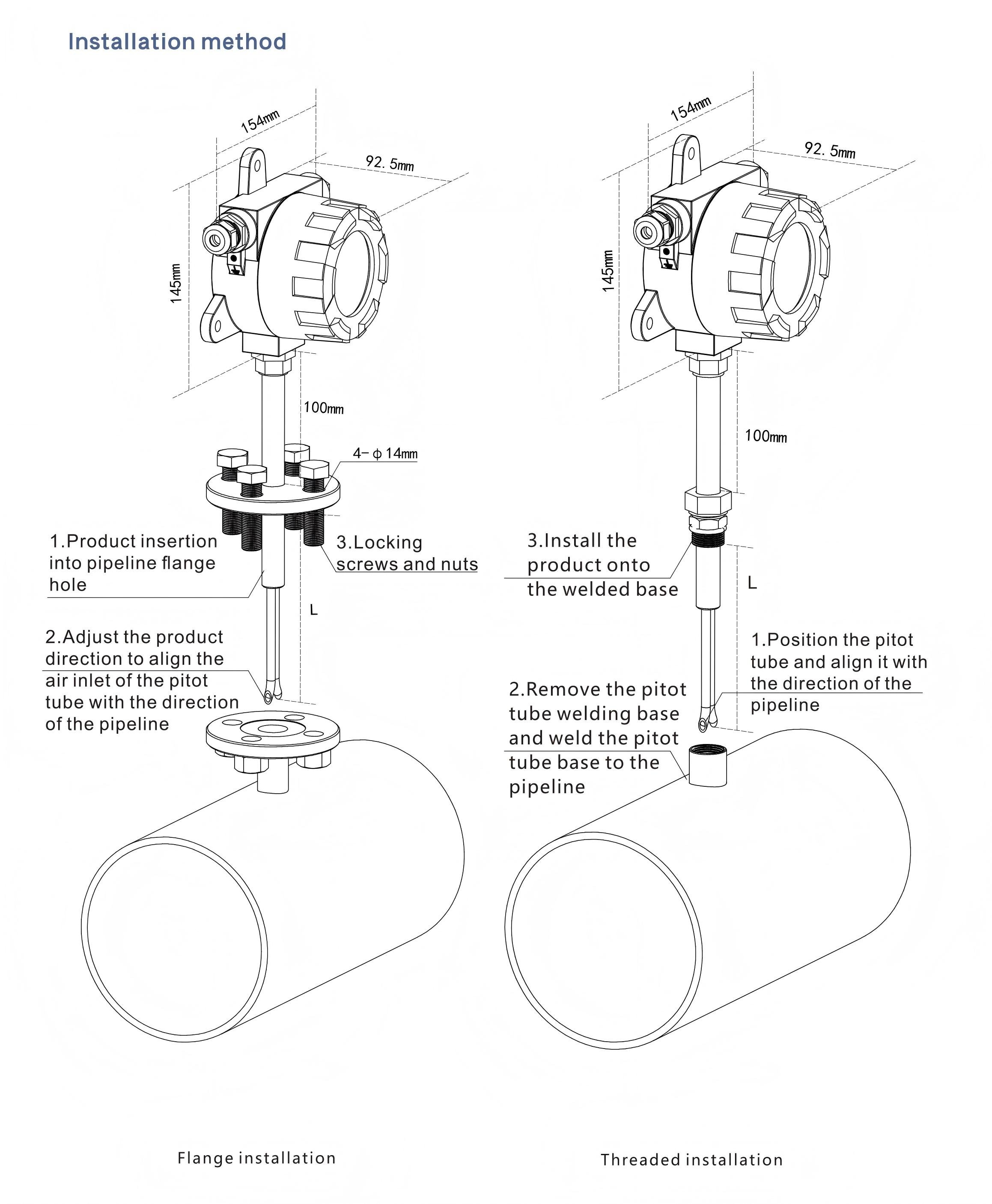

- Kompakt Tasarım: İnce prob yapıları sayesinde kanal içlerine veya dar menfezlere kolayca monte edilebilirler.
- Sinyal Çıkışı: Genellikle endüstriyel otomasyon sistemleri için 4−20 mA veya 0−10 V sinyal üretirler.
Avantajlar
- Hareketli parçası yoktur, aşınmaz.
- Çok geniş bir ölçüm aralığı sunar.
- Sıcaklık ve hızı aynı anda ölçebilir.
Dezavantajlar
- Tozlu ve kirli havada sensör kirlenirse hassasiyet düşer.
- Sensör ucu çok ince ve kırılgandır.
- Nemli veya yağ parçacıklı akışlarda hatalı sonuç verebilir.
Kullanım Alanları
- HVAC Sistemleri: Havalandırma kanallarındaki hava debisinin kontrolü.
- Temiz Odalar: Hassas hava sirkülasyonu izleme.
- Laminer Akış Kabinleri: Laboratuvar güvenliği için sabit hava akışı sağlama.
- Enerji Yönetimi: Verimsiz hava akışlarını tespit ederek enerji tasarrufu sağlama.
