Soğutma Aparatı

Transmitter soğutma aparatı, yüksek sıcaklıktaki proseslerde kullanılan basınç veya diferansiyel basınç transmitterlerinikorumak için kullanılan bir ara ekipmandır. Genellikle “cooling element”, “soğutma boynu” veya “siphon (pigtail)”olarak da adlandırılır.

Transmitter Soğutucu Nedir?

Transmitter ile proses hattı arasına bağlanan bu parça, yüksek sıcaklıktaki akışkanın doğrudan transmittere ulaşmasını engeller ve sıcaklığı düşürerek cihazın zarar görmesini önler.

• Proses hattından gelen sıcak akışkan, önce soğutucu elemandan geçer
• Soğutucu içinde ısı kaybı (ısı transferi) gerçekleşir
• Buhar uygulamalarında içerde bir miktar yoğuşma (kondens) oluşur
• Bu sıvı, transmitteri doğrudan yüksek sıcaklıktan koruyan bir tampon görevi görür

Kullanım Alanları

• Buhar hatları
• Kazan sistemleri
• Yüksek sıcaklıkta yağ veya gaz prosesleri
• Petrokimya ve enerji tesisleri

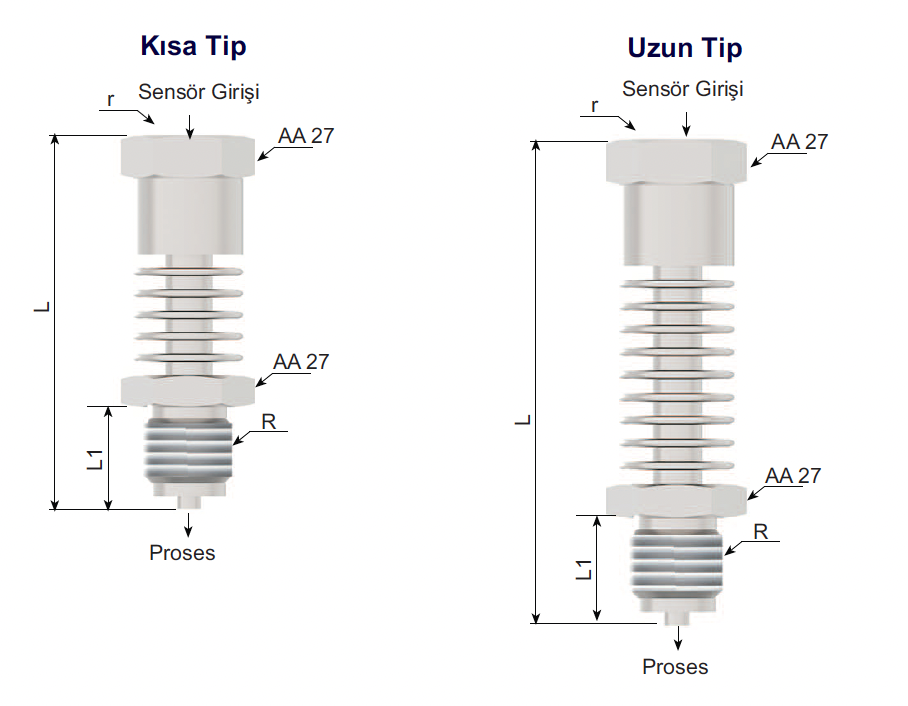

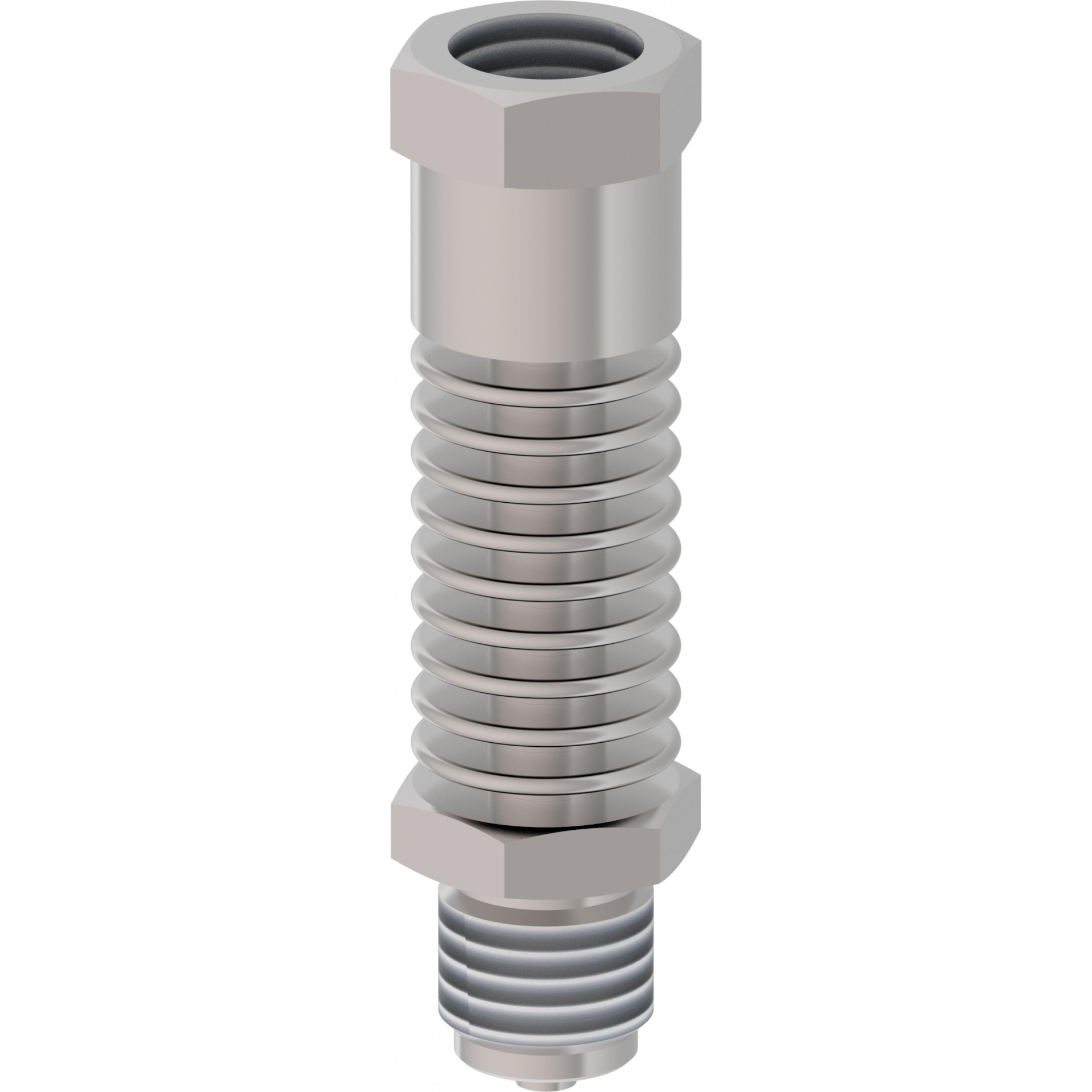

Kanatlı / Blok Tip Soğutucu

• Daha kompakt yapı
• Yüksek sıcaklık ama düşük buharlaşma olan ortamlarda kullanılır
• Isıyı dış ortama yayarak düşürür

Neden Kullanılır?

• Transmitterin maksimum sıcaklık limitini aşmasını önler
• Ölçüm doğruluğunu korur
• Elektronik devrelerin ömrünü uzatır
• Arıza ve bakım maliyetini düşürür

Dikkat Edilmesi Gerekenler

• Doğru malzeme seçimi (SS316 vb.)
• Proses sıcaklığına uygunluk
• Montaj yönü (özellikle buhar uygulamalarında doğru pozisyon)
• Basınç kaybı etkisi
