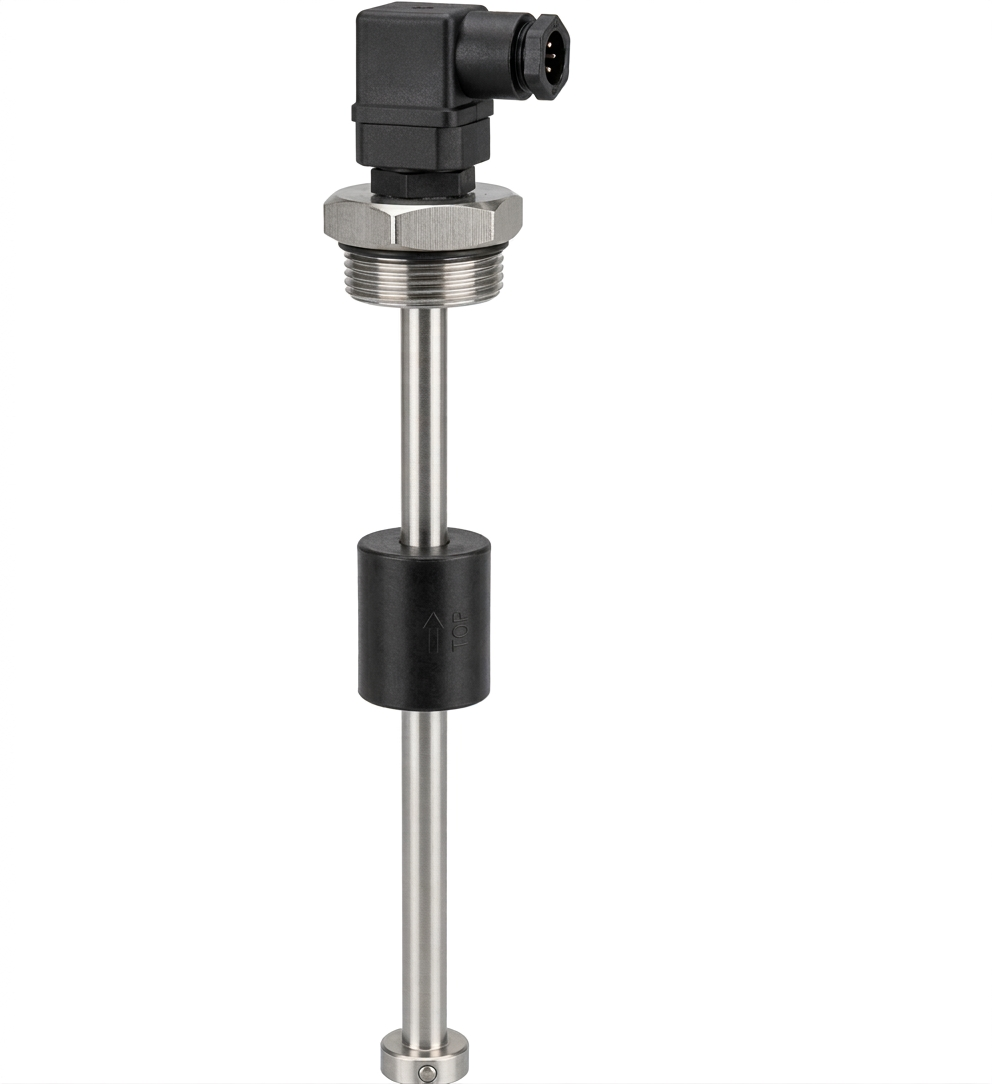

Şamandıralı Yakıt Seviye Sensörü

• Dirençli şamandıralı seviye sensörleri, özellikle jeneratör yakıt depolarında ve endüstriyel sıvı depolama ünitelerinde sıvı seviyesini izlemek için kullanılan en yaygın teknolojidir. Bu sensörler, fiziksel hareketi okunabilir bir elektrik sinyaline dönüştürmek için basit bir elektromekanik prensibe dayanır.

Temel Bileşenler

Standart bir dirençli şamandıra sistemi üç ana parçadan oluşur:

1. Şamandıra: Sıvının üzerinde yüzen, genellikle köpük, plastik veya ince metalden yapılmış batmaz parça.
2. Hareket Kolu: Şamandırayı sensör gövdesine bağlayan metal çubuk.
3. Potansiyometre (Değişken Direnç): Üzerinde dirençli bir hat (genellikle gümüş-paladyum alaşımlı) ve bu hat üzerinde hareket eden bir "silecek" (wiper) bulunan seramik veya plastik taban.

Çalışma Prensibi

Sensör, bir devredeki direnç değişiminin göstergeye giden akım miktarını etkilediği Ohm Kanunu'na göre çalışır.

1. Mekanik Hareket: Sıvı seviyesi yükseldikçe veya düştükçe şamandıra buna göre hareket eder. Bu hareket, bağlı olduğu kolu bir eksen etrafında döndürür.
2. Direnç Değişimi: Kolun ucundaki şamandıra, dirençli hattın üzerinde kayar.
• Çoğu sistemde, düşük sıvı seviyesi, sileceğin elektriğin daha fazla dirençli malzemeden geçmek zorunda kaldığı bir noktada olması demektir (Yüksek Direnç).
• Yüksek sıvı seviyesi, sileceği çıkışa yaklaştırır, yani elektrik yolunda daha az dirençli malzeme kalır (Düşük Direnç).
3. Sinyal Çıkışı: Dirençteki bu değişim, bir Elektronik Kontrol Ünitesine (ECU) veya doğrudan analog göstergeye gönderilir. Gösterge, belirli bir direnç değerini (örneğin; boş için 0 Ω, dolu için 180 Ω) paneldeki karşılığı olarak yorumlar
