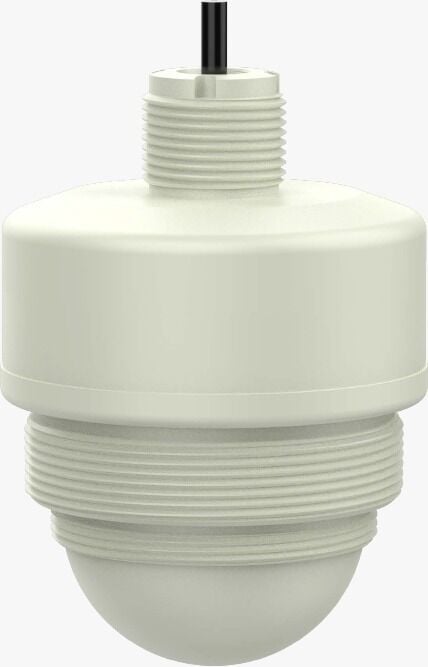

Radar Seviye Transmitteri - Kompakt
Radar seviye transmitterleri, temassız ölçüm yapabilmeleri ve zorlu ortam koşullarından (toz, buhar, basınç) etkilenmemeleri nedeniyle endüstriyel otomasyonda en güvenilir seviye ölçüm yöntemlerinden biri kabul edilir.
Çalışma prensibi temel olarak bir elektromanyetik dalganın gönderilmesi, yüzeyden yansıyıp geri dönmesi ve bu sürenin mesafeye dönüştürülmesine dayanır.
1. Temel Teknolojiler
Radar sensörleri sinyali işleme biçimlerine göre iki ana gruba ayrılır:
- Darbe Radarı (Pulse Radar): Sinyali kısa paketler halinde gönderir ve "gidip gelme" süresini (Time of Flight) ölçer. Daha az enerji tüketir, genellikle basit uygulamalarda tercih edilir.
- FMCW (Frekans Modülasyonlu Sürekli Dalga): Sinyali sürekli gönderir ancak frekansı zamanla değiştirir. Gelen sinyal ile gönderilen sinyal arasındaki frekans farkını ölçer. Çok daha hassastır ve tozlu/çalkantılı ortamlarda daha kararlı sonuç verir.
2. Frekans Seçimi: Neden Önemli?
Radar transmitter seçerken en kritik karar frekanstır:
Frekans : 6 GHz (Düşük)
Dalga Boyu: Uzun
En İyi Kullanım Alanı: Yoğun buhar, köpük veya türbülansın olduğu sıvılar.
Frekans : 26 GHz (Orta)
Dalga Boyu: Orta
En İyi Kullanım Alanı: Genel amaçlı sıvı ve katı ölçümleri. Çoğu standart tank için idealdir.
Frekans : 80 GHz (Yüksek)
Dalga Boyu: Kısa
En İyi Kullanım Alanı: Dar tanklar, engelli alanlar ve kum/çimento gibi katılar. Dar bir ışın açısı sunar, böylece tank duvarına veya engellere çarpmaz.
3. Montajda Dikkat Edilmesi Gerekenler
Radar montajında "ölü bölge" ve "yansıma" yönetimi hayati önem taşır:
1
Montaj Konumunu Belirleyin
Duvarlardan uzak durun
Transmitteri tank duvarına çok yakın monte etmeyin. Sinyal duvara çarpıp yalancı ekolar oluşturabilir. İdeal olarak merkez ile duvar arasındaki mesafenin 1/3'üne yerleştirin.
2
Giriş Akışından Kaçının
Türbülansı engelleyin
Sensörü, malzemenin tanka döküldüğü (dolum hattı) tam üzerine yerleştirmeyin. Akan malzeme sinyali kırar veya yanlış seviye okutur.
3
Nozul Boyunu Kontrol Edin
Sinyal engellenmemeli
Montaj flanşının bağlı olduğu nozul (boyun) çok uzun olmamalıdır. Anten ucu, nozulun içinden dışarı çıkmalı veya nozul çapı antenin yayılım açısını kapatmamalıdır.
4
Yönlendirme (Aiming)
Özellikle katı malzemelerde
Kum, çimento veya tahıl gibi yığın oluşturan malzemelerde, radarı malzemenin doğal akış açısına (huni şekline) dik bakacak şekilde bir yönlendirme aparatı ile eğimli monte etmek sinyal kalitesini artırır.
