Parmak Tip Fark Basınç Transmitteri

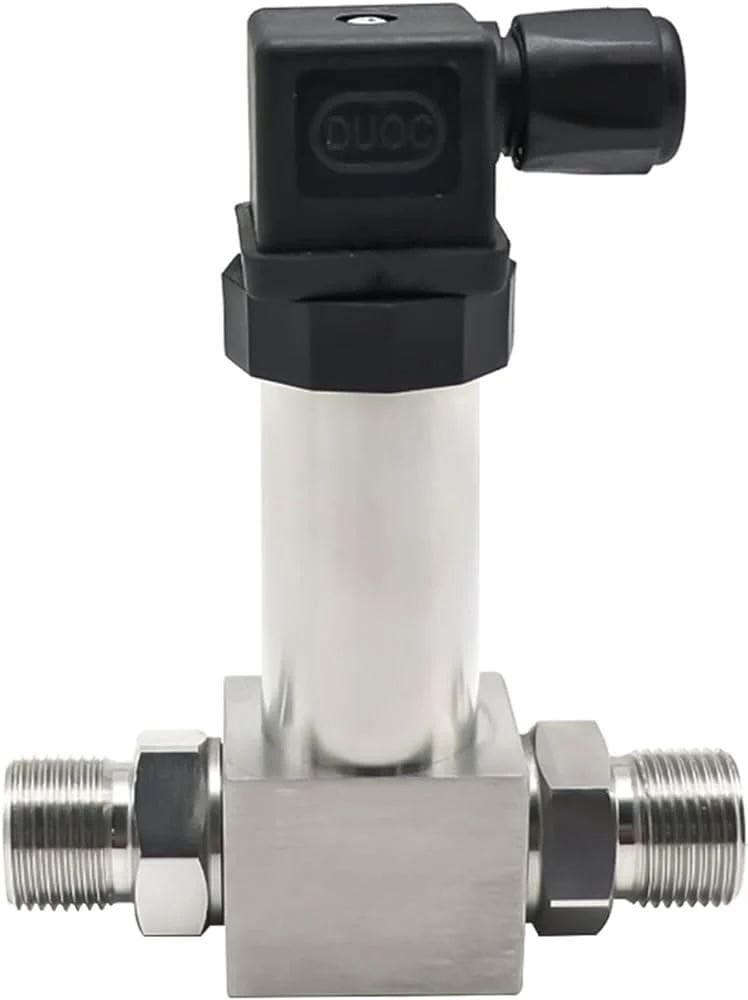

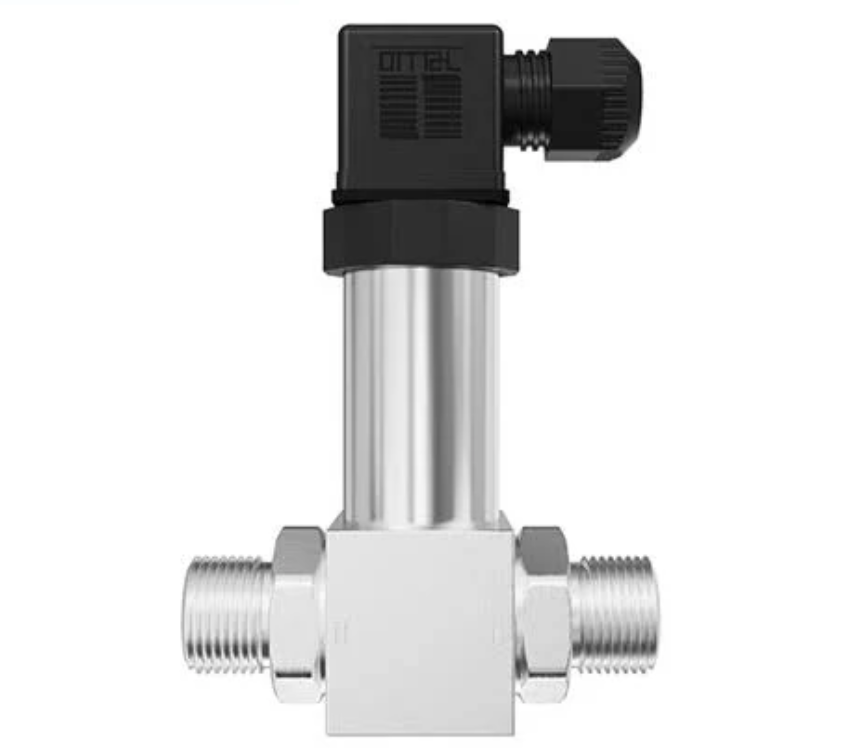

Parmak tip fark basınç transmitteri, kompakt (mini) yapıda, genellikle doğrudan hat üzerine bağlanan ve iki nokta arasındaki basınç farkını ölçen küçük boyutlu smart/analog transmit­ter türüdür. “Parmak tip” ifadesi cihazın ince, silindirik ve elde tutulabilecek kadar küçük formundan gelir.

Parmak Tip Fark Basınç Transmitteri Nedir?

• High ve Low girişleri vardır
• Basınç farkını ölçer (ΔP)
• Küçük hacimli ve dar alanlara montaj için idealdir
• Genelde 1/4” – 1/2” dişli bağlantı ile direkt hatta takılır

Çalışma prensibi klasik DP transmittere aynıdır: iki basınç arasındaki fark algılanır ve elektrik sinyaline dönüştürülür

Teknik Yapı

• Sensör: Piezorezistif / silikon / seramik
• Gövde: SS316L paslanmaz çelik
• Çıkış: 4–20 mA / 0–10V / bazen dijital
• Hassasiyet: ~ ±0.25% – ±0.5%
• Ölçüm aralığı: mbar seviyesinden birkaç bar’a kadar

Kompakt tasarımına rağmen yüksek lineerlik ve düşük histeresis sağlar.

Kullanım Alanları

Parmak tip DP transmitterler özellikle:

• HVAC (hava kanalı basıncı)
• Filtre tıkanma kontrolü
• Kompresör ve pnömatik sistemler
• Küçük tank ve test sistemleri
• Medikal cihazlar

gibi dar alan ve düşük basınç uygulamalarında kullanılır.

Avantajları

• Dar alanlara kolay montaj
• Düşük maliyet
• Hızlı tepki süresi
• Basit kurulum (manifold gerektirmez)

Dezavantajları

• Çok yüksek basınçlar için uygun değil
• Ağır proses şartlarında (petrokimya vb.) sınırlı
• Klasik DP transmittere göre daha düşük stabilite

Parmak tip fark basınç transmitteri:

• Makine ve HVAC tipi uygulamalar için ideal
• Kompakt ve pratik çözüm

• • Yüksek proses yerine lokal ölçümler için kullanılır
