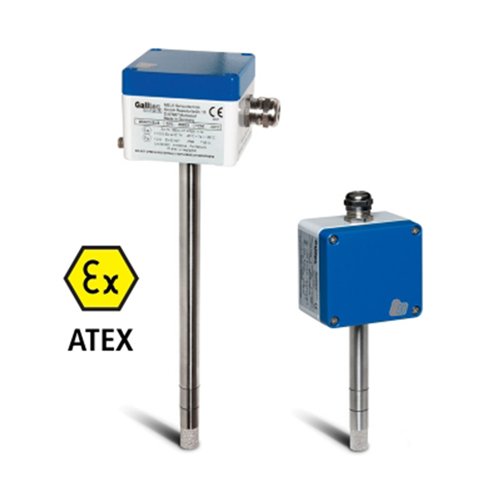

Nem ve Sıcaklık Transmitteri - ATEX Onaylı
(Explosion-Proof) Nem ve Sıcaklık Transmitteri - ATEX Onaylı, patlama riski taşıyan tehlikeli sahalarda (Zone 0, Zone 1, Zone 2) güvenli ölçüm yapmak üzere tasarlanmış özel cihazlardır. Bu cihazlar, iç yapılarında oluşabilecek bir kıvılcımın veya ısınmanın, ortamdaki yanıcı gaz veya tozları ateşlemesini engelleyecek muhafazalara sahiptir.
Temel Özellikler ve Koruma Sınıfları
Bu cihazların standart transmitterlerden en büyük farkı, gövde yapısı ve enerji sınırlama kapasitesidir:
- Muhafaza Yapısı: Genellikle elektrostatik toz boyalı alüminyum döküm veya paslanmaz çelik (316L) "Flameproof" (Alev sızdırmaz) gövdeler kullanılır.
- Sertifikasyon: ATEX (Avrupa) veya IECEx (Global) sertifikalarına sahip olmaları zorunludur. Cihaz etiketinde Ex d (Alev sızdırmaz) veya Ex ia (Kendinden emniyetli) gibi ibareler yer alır.
- Sinterlenmiş Filtre: Sensör ucunda bulunan metal filtre, gaz geçişine izin verirken olası bir patlama dalgasının dışarı çıkmasını veya içeri girmesini engeller.
Montaj ve Bağlantı Detayları
Exproof sahalarda kurulum yaparken şu teknik hususlar hayati önem taşır:
- Kablo Rakorları: Transmitterin kablo girişinde mutlaka Ex-proof sertifikalı pirinç veya paslanmaz çelik rakorlar kullanılmalıdır. Standart plastik rakorlar bu sahalarda kullanılamaz.
- İzolatör/Bariyer Kullanımı: Eğer cihaz "Ex ia" (intrinsically safe) tipindeyse, panoda mutlaka bir Zener Bariyer veya Galvanik İzolatör üzerinden beslenmelidir. Bu, sahaya giden enerjiyi patlamaya sebep olmayacak seviyede sınırlar.
- Sızdırmazlık: Gövde kapakları ve kablo girişleri, ortamdaki nemin elektronik devreye ulaşmasını engellemek için IP66 veya IP67 koruma sınıfında sızdırmazlığa sahip olmalıdır.
Kullanım Alanları
Bu cihazlar, parlayıcı maddelerin yoğun olduğu şu endüstrilerde standarttır:
- Petrokimya ve Rafineriler: Ham petrol işleme ve depolama alanları.
- Boya ve Kimya Tesisleri: Yanıcı solvent ve kimyasal buharların bulunduğu ortamlar.
- LPG/Doğalgaz İstasyonları: Gaz sızıntısı riski olan kapalı mahaller.
- İlaç Üretim Tesisleri: Toz patlaması riski taşıyan hammadde işleme üniteleri.
- Tahıl Siloları ve Un Fabrikaları: Organik tozların yüksek yoğunlukta olduğu alanlar.
Seçim Yaparken Dikkat Edilmesi Gerekenler
Bölge (Zone) : Cihazın kullanılacağı alan Zone 0 mı, yoksa Zone 1/2 mi?
Gaz Grubu : Ortamdaki gazın tipi (Örn: Hidrojen için IIC, Etilen için IIB grubu seçilmelidir).
Sıcaklık Sınıfı: T1'den T6'ya kadar olan sınıflar (Cihaz yüzey sıcaklığının limitini belirler).
Prob Uzunluğu: Tank veya kanal içine girecek kısmın (stalk) derinliği.
