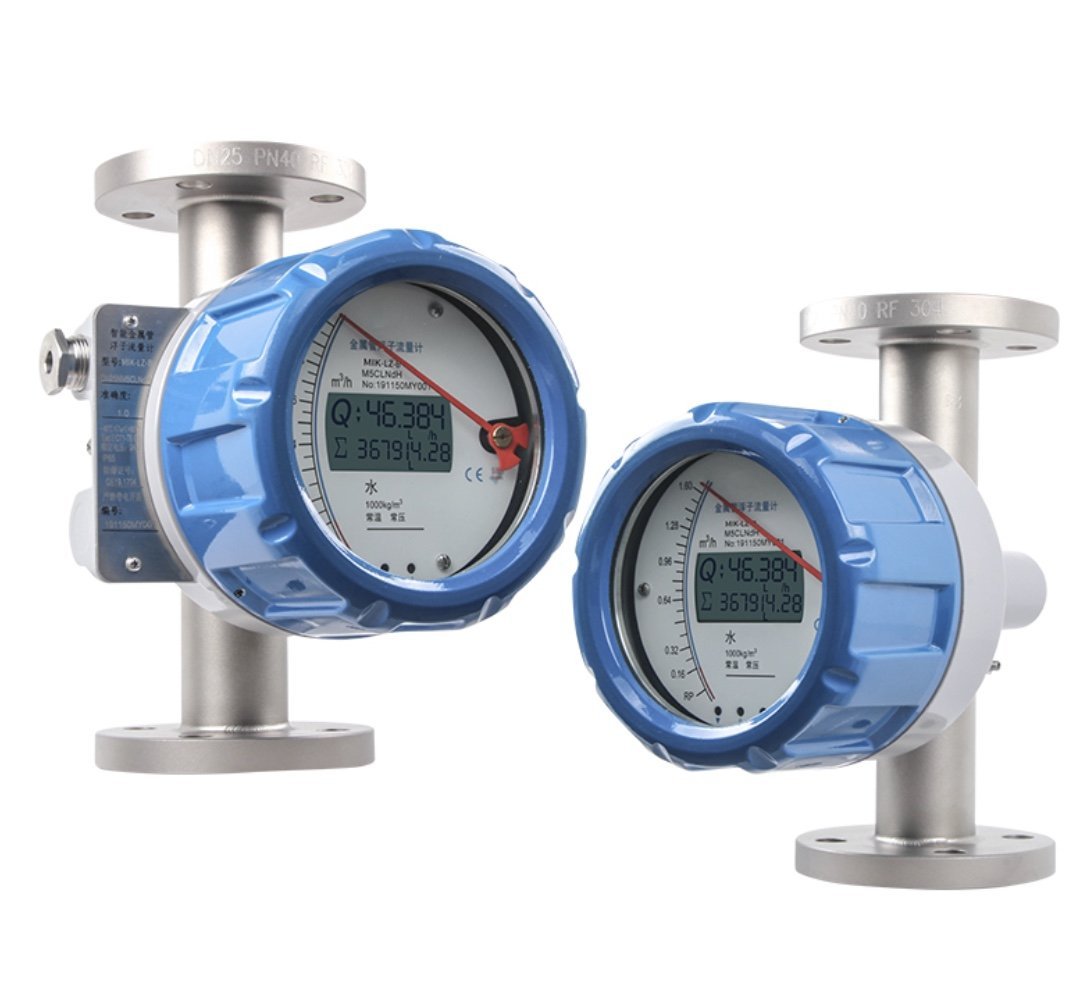

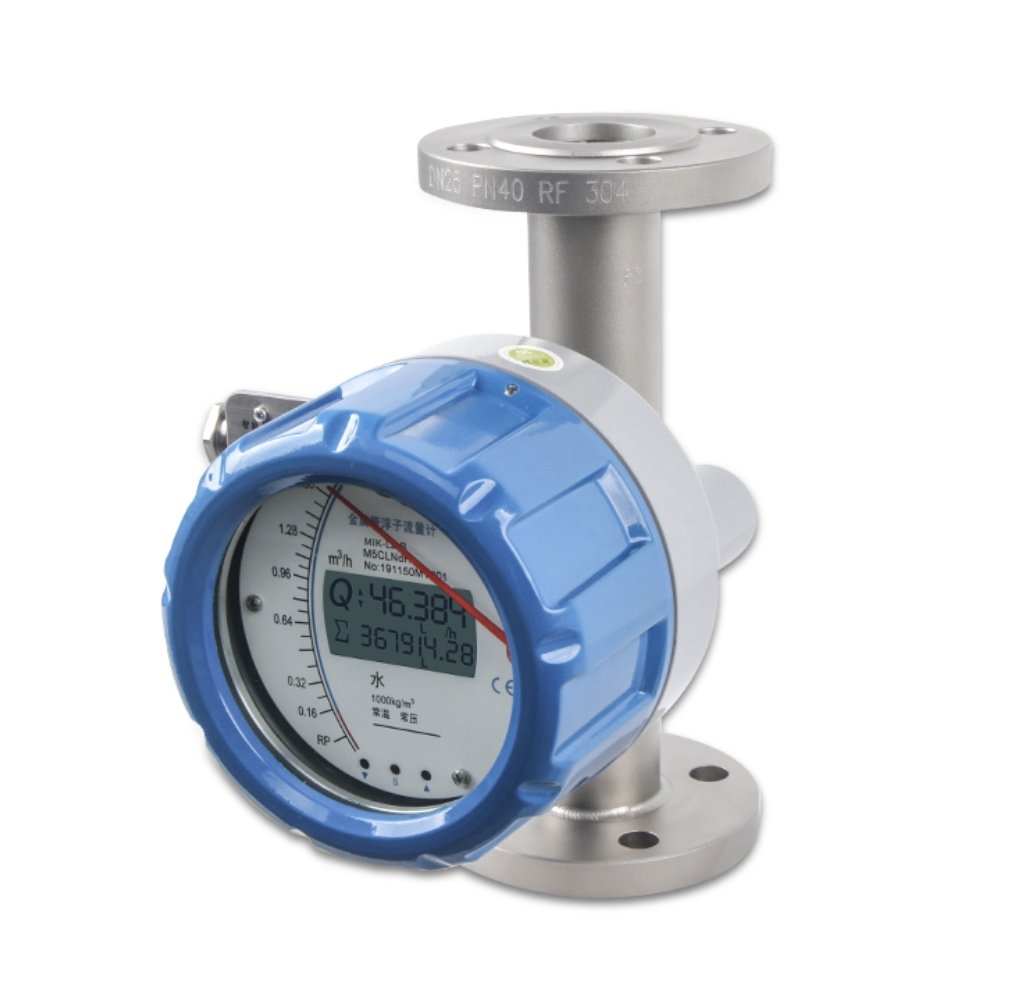

Metal Tüplü Debimetreler
Akışkan: Sıvı, Gaz - Sıvı: 30 L/h ...120.000 L/h - Gaz: 0.1 nm³/h ... 450 nm³/h - Bağlantı: R1/8”, R1/4” - Sıcaklık: 200°C - Basınç: PN40, PN100
Metal tüplü şamandıralı debimetre, akışkan debisini ölçmek için kullanılan ve klasik rotametre prensibiyle çalışan, ancak cam yerine metal gövde kullanılan dayanıklı bir ölçüm cihazıdır. Zorlu proses koşullarında tercih edilir.
Çalışma Prensibi
Bu cihaz, rotametre prensibi ile çalışır:
- Akışkan, alt girişten girer ve yukarı doğru hareket eder
- İçeride bulunan şamandıra (float), akış hızına göre yukarı kalkar
- Şamandıra konumu, debi ile doğru orantılıdır
- Metal tüp opak olduğu için: Şamandıra konumu manyetik aktarım sistemi ile dış göstergede okunur
Temel Özellikler
- Yüksek basınç ve sıcaklığa dayanıklı (cam tüplü modellere göre çok daha sağlam)
- Metal gövde (paslanmaz çelik, karbon çelik vb.)
- Manyetik gösterge sistemi
- Titreşimli ve zorlu ortamlarda güvenilir çalışma
- Gaz ve sıvı akış ölçümü için uygun
Avantajları
- Cam tüplü debimetrelere göre kırılmaz yapı
- Patlayıcı (Ex-proof) ortamlarda kullanım
- Yüksek basınç ve sıcaklık dayanımı
- Uzun ömür ve düşük bakım ihtiyacı
Dezavantajları
- Cam tüplere göre daha pahalıdır
- Görsel okuma yerine genelde harici skala / transmitter gerekir
- Düşük debilerde hassasiyet bazı modellerde sınırlı olabilir
Kullanım Alanları
- Kimya ve petrokimya tesisleri
- Buhar ve gaz hatları
- Su arıtma sistemleri
- Enerji santralleri
- Gıda ve ilaç endüstrisi (uygun malzeme seçimi ile)

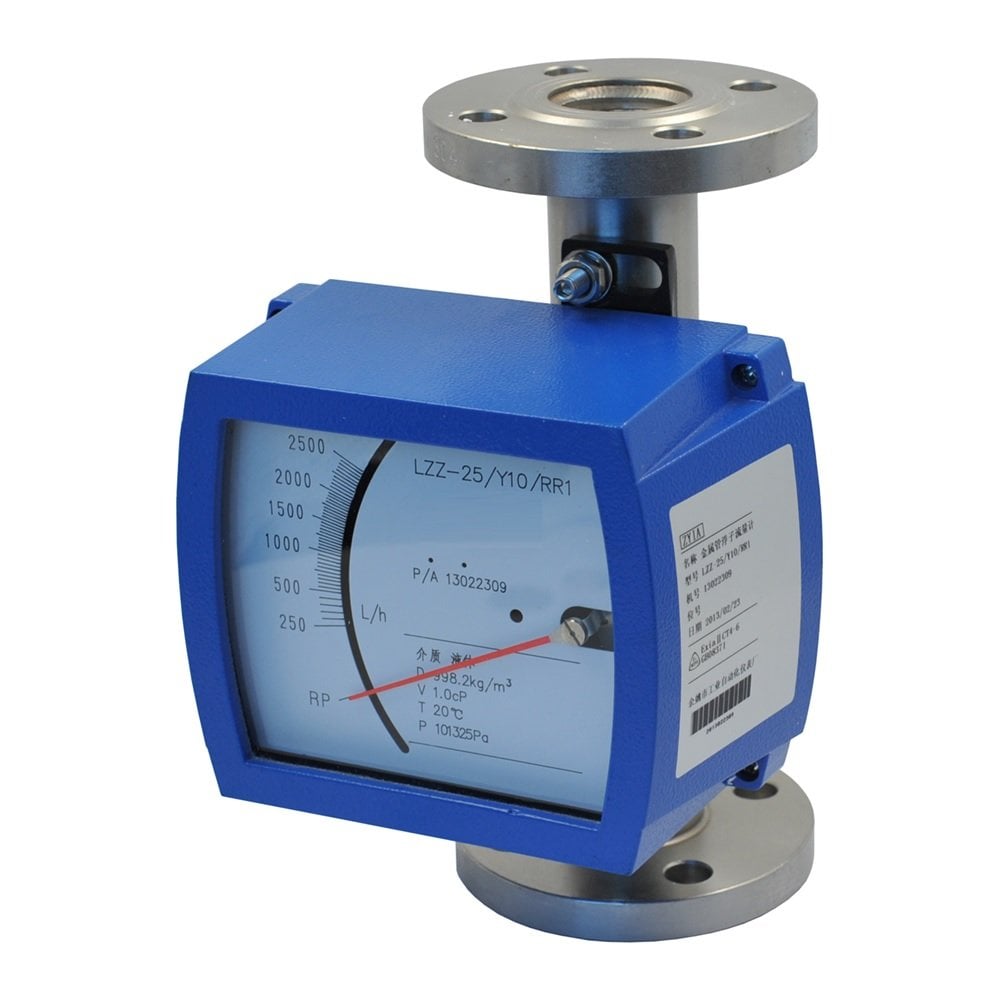

| Ürün Kodu | Sıvı Skala | Gaz Skala | Basınç |
| LZZ-15 | 1.6 - 16 L/h ... 100 - 1000 L/h | 0.05 - 0.5 m³/h ... 3 - 30 m³/h | PN40 |
| LZZ-20 | 40 - 400 L/h ... 100 - 1000 L/h | 0.75 - 7.5 m³/h ... 1.8 - 18 m³/h | PN40 |
| LZZ-25 | 40 - 400 L/h ... 600 - 6000 L/h | 1 - 10 m³/h ... 15 - 150 m³/h | PN40 |
| LZZ-32 | 160 - 1600 L/h ... 600 - 8000 L/h | 3 - 30 m³/h ... 7.5 - 75 m³/h | PN40 |
| LZZ-40 | 400 - 4000 L/h ... 1000 - 10000 L/h | 3 - 30 m³/h ... 7.5 - 75 m³/h | PN40 |
| LZZ-50 | 600 - 6000 L/h ... 2500 - 25000 L/h | 18 - 180 m³/h ... 60 - 600 m³/h | PN40 |
| LZZ-65 | 1200 - 12000 L/h ... 25000 - 25000 L/h | 18 - 180 m³/h ... 37 - 370 m³/h | PN16 |
| LZZ-80 | 1600 - 16000 L/h ... 5000 - 50000 L/h | 50 - 500 m³/h ... 150 - 1500 m³/h | PN16 |
| LZZ-100 | 4000 - 40000 L/h ... 10000 - 100000 L/h | 100 - 1000 m³/h ... 300 - 3000 m³/h | PN16 |
| LZZ-125 | 10000 - 100000 L/h ... 25000 - 125000 L/h | 300 - 3000 m³/h | PN16 |
| LZZ-150 | 12500 - 125000 L/h ... 15000 - 150000 L/h | PN16 |
