Kapasitif Seviye Transmitteri - İletken Sıvılar

Kapasitif Seviye Transmitteri (İletken Sıvılar)

İletken Sıvılar İçin Güvenilir ve Hassas Seviye Ölçümü

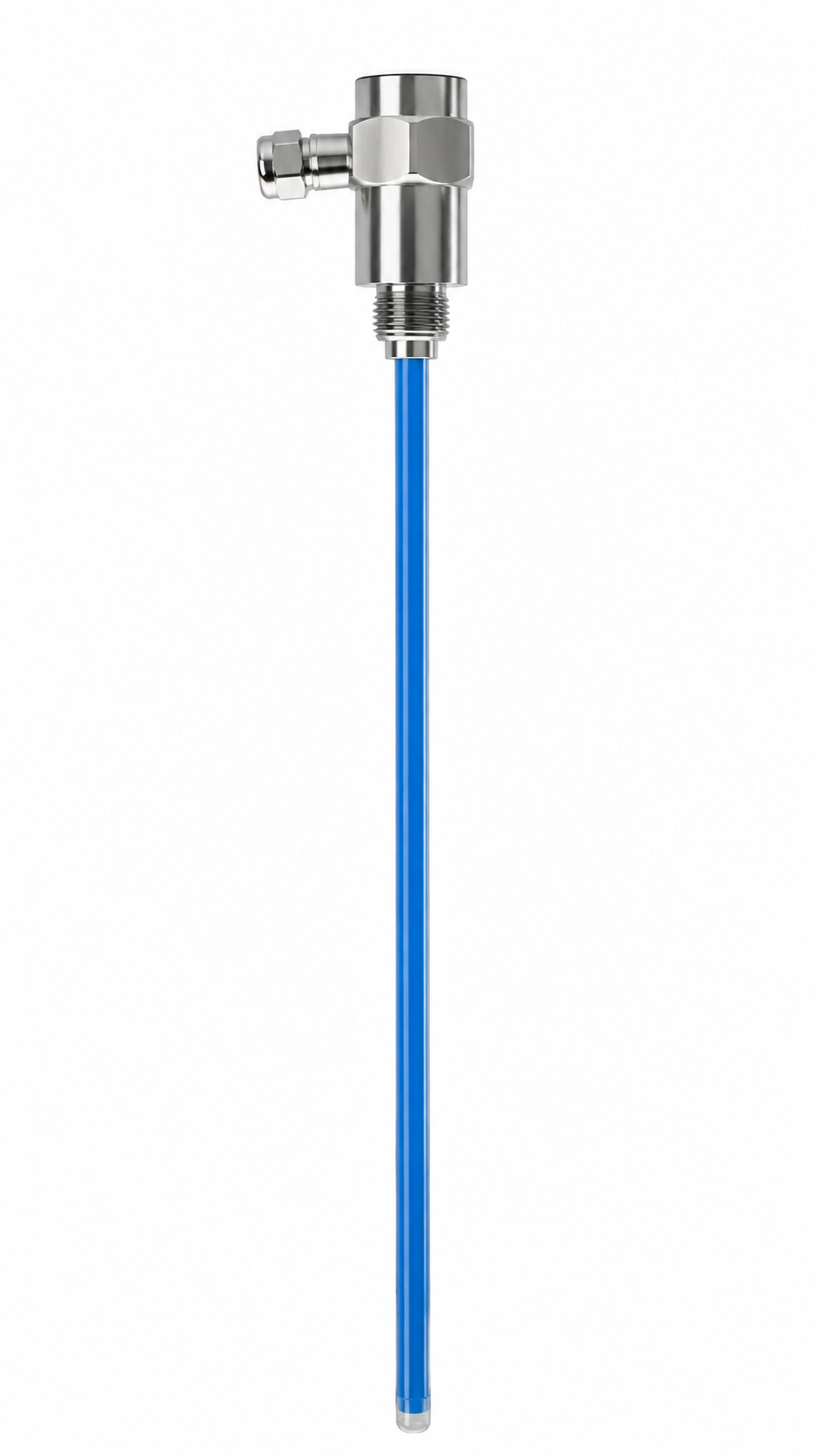

Kapasitif seviye transmitteri, iletken sıvıların seviyesini sürekli olarak ölçmek için geliştirilmiş yüksek hassasiyetli bir endüstriyel ölçüm cihazıdır. Tank, depo, proses hattı ve kimyasal depolama uygulamalarında güvenilir ölçüm sağlayarak otomasyon sistemlerine gerçek zamanlı veri aktarır.

Kapasitif ölçüm teknolojisi sayesinde sıvı seviyesi değiştikçe sensörün algıladığı kapasitans değeri değişir. Bu değişim elektronik devre tarafından analiz edilerek 4-20 mA veya isteğe bağlı farklı çıkış sinyallerine dönüştürülür. Böylece PLC, SCADA, DCS ve diğer otomasyon sistemleri tarafından kolaylıkla izlenebilir.

Çalışma Prensibi

Sensör probu ile sıvı arasında oluşan elektriksel kapasite, sıvı seviyesine bağlı olarak değişir. Elektronik ölçüm devresi bu değişimi sürekli analiz ederek analog çıkış üretir. Hareketli mekanik parça bulunmadığından uzun ömürlü, bakım ihtiyacı düşük ve kararlı ölçüm sağlar.

Kullanım Alanları

Kapasitif seviye transmitteri aşağıdaki uygulamalarda güvenle kullanılabilir:

• Su depoları
• İçme suyu sistemleri
• Kimyasal tanklar
• Asit ve baz depoları
• Gıda üretim tesisleri
• İlaç sanayi
• Arıtma tesisleri
• Endüstriyel proses tankları
• Kazan besi suyu sistemleri
• Makine imalatı
• Otomasyon projeleri

Ürün Avantajları

• Sürekli ve hassas seviye ölçümü
• İletken sıvılarda yüksek doğruluk
• 4-20 mA analog çıkış
• PLC ve SCADA sistemleriyle tam uyumluluk
• Paslanmaz çelik gövde
• Yüksek sıcaklık ve zorlu proses koşullarına uygun yapı
• Kolay montaj
• Uzun ömürlü elektronik tasarım
• Düşük bakım maliyeti
• Endüstriyel kullanım için dayanıklı yapı

Ölçülebilen Sıvılar

Kapasitif seviye transmitteri aşağıdaki iletken sıvılarda başarılı sonuç verir:

• Su
• Atık su
• Tuzlu su
• Asitler
• Bazlar
• Kimyasal çözeltiler
• Deterjan
• Sıvı gübre
• Proses sıvıları
• İletken gıda sıvıları

Teknik Özellikler

Teknik özellikler modele göre değişebilmekle birlikte genel olarak;

• Ölçüm Prensibi: Kapasitif
• Çıkış: 4-20 mA
• Besleme: 12-36 VDC
• Gövde Malzemesi: Paslanmaz Çelik
• Koruma Sınıfı: IP65 / IP67
• Proses Bağlantısı: Dişli veya flanşlı seçenekler
• Elektrik Bağlantısı: M12 veya kablolu
• Çalışma Sıcaklığı: Modeline göre değişebilir.

Neden Kapasitif Seviye Transmitteri Tercih Edilmelidir?

Kapasitif seviye transmitterleri, özellikle iletken sıvıların bulunduğu tanklarda yüksek doğruluk ve uzun süreli kararlı çalışma sunar. Hareketli parça içermediği için mekanik arıza riski oldukça düşüktür. Kolay montajı, düşük bakım ihtiyacı ve otomasyon sistemleriyle uyumu sayesinde birçok endüstriyel tesiste tercih edilmektedir.

Aktif Instruments Güvencesi

Aktif Instruments olarak endüstriyel seviye ölçüm çözümlerinde yüksek kaliteli ürünler ve teknik destek sunuyoruz. Projenize uygun kapasitif seviye transmitteri seçimi konusunda uzman ekibimiz size yardımcı olur. Ürünlerimiz yüksek kalite standartlarında üretilmekte olup uzun ömürlü ve güvenilir performans sunmaktadır.

Sık Sorulan Sorular

Kapasitif seviye transmitteri hangi sıvılar için uygundur?

Su, atık su, kimyasallar, asitler, bazlar ve elektriksel iletkenliğe sahip birçok endüstriyel sıvıda kullanılabilir.

Analog çıkışı nedir?

Standart olarak 4-20 mA analog çıkış sunar. İsteğe bağlı farklı çıkış seçenekleri modele göre sunulabilir.

PLC ile kullanılabilir mi?

Evet. Siemens, Schneider Electric, ABB, Delta, Omron ve diğer PLC sistemleriyle uyumludur.

Montajı kolay mıdır?

Uygun proses bağlantısı seçildiğinde tank üzerine kolayca monte edilir ve kısa sürede devreye alınabilir.

Teklif alabilir miyim?

Evet. Uygulamanızın sıvı türü, tank yüksekliği, çalışma sıcaklığı ve proses bağlantı bilgilerini paylaşmanız halinde en uygun ürün seçimi ve fiyat teklifi tarafınıza sunulacaktır.

sahiptir; ayrıca hızlı bağlantı için M12x1 konnektörleri sunar. Çeşitli endüstriyel tesislerin kurulum ve güvenilirlik gereksinimlerini karşılayabilir.

Temel özelliklerin özeti

1. Olağanüstü korozyon ve sıcaklık direnci

Prob, PEEK malzemeden üretilmiştir: mükemmel kimyasal korozyon direnci, hidroliz direnci ve yüksek sıcaklık performansına sahiptir ve asitler, alkaliler, çözücüler ve yüksek sıcaklık yağları gibi zorlu ortamlar için uygundur.

Geniş sıcaklık aralığı tasarımı: Orta sıcaklık aralığı -20...85°C olup, güçlü çevresel uyum yeteneğine sahiptir.

2. Son derece esnek elektrik konfigürasyonu

Çift çıkış ayarlanabilir: PNP ve NPN çıkış anahtarlamasını destekler ve normalde açık/normalde kapalı (NO/NC) serbestçe ayarlanabilir, farklı PLC'ler ve kontrol devreleriyle uyumludur.

Akıllı koruma: Sistem çalışmasının istikrarlı olmasını sağlamak ve hasar risklerini azaltmak için ters faz, aşırı yük ve kısa devre tam korumasına sahiptir.

Hızlı yanıt: 100 ms'den daha kısa yanıt süresi, dinamik sıvı seviyesi izleme gereksinimlerini karşılar.

3. Güvenilir mekanik yapı ve koruma

IP67 koruma sınıfı: Gövde su geçirmez ve toz geçirmezdir, nemli ve tozlu endüstriyel alanlar için uygundur.

Basınca ve korozyona dayanıklı bağlantı: Proses bağlantısında sağlam ve dayanıklı 304 paslanmaz çelik kullanılır; sızdırmazlık parçaları farklı ortamlara uyumlu neopren veya florokauçuktan seçilebilir.

4. Kolay kurulum ve hata ayıklama

M12 konnektör: standart endüstriyel arayüz, hızlı ve güvenilir kurulum ve kablolama.

LED ekran: Mevcut sıvı seviyesi durumunu ve ayarlanan parametreleri sezgisel olarak göstererek, yerinde hata ayıklama ve arıza gidermeyi kolaylaştırır.

Histerezis ayarı: Varsayılan %0,5'lik histerezis ayarlanabilir, bu sayede çıkış titremesi etkili bir şekilde önlenir ve kontrol doğruluğu artırılır.

Uygulama alanları

1. Kimya ve petrokimya endüstrileri

Uygulama senaryoları: Depolama tankları, reaksiyon kapları ve ara tampon tankları için yüksek ve düşük sıvı seviyesi alarmları; asit ve alkali tankları, solvent varilleri için sıvı seviyesi kontrolü.

Temel işlevler:

Korozyon direnci izleme: Prob, güçlü asitlere (sülfürik asit ve hidroklorik asit gibi), güçlü bazlara ve organik çözücülere karşı etkili bir şekilde direnç gösterebilen PEEK malzemeden yapılmıştır ve sıradan sıvı seviye sensörlerinin aşındırıcı sıvılarda kolayca hasar görmesi sorununu çözmektedir.

Hassas kontrol: Sıvı seviyesi değerlerinin yerinde görüntülenmesi için LED dijital ekran ve ayarlanabilir histerezis (%0,5) fonksiyonu kullanılarak, sıvı seviyesi dalgalanmalarından kaynaklanan yanlış işlemler önlenir ve dozajlama veya boşaltma işleminin istikrarlılığı sağlanır.

2. Su arıtma ve çevre koruma mühendisliği

Uygulama senaryoları: Saf su/aşırı doymuş su depolama tankları, atık su toplama tankları, kaldırma pompası istasyonları, kimyasal pıhtılaşma tankları.

Temel işlevler:

Yüksek ve düşük sıvı seviyesi kontrolü: Açık ve kapalı durumlar arasında ayarlanabilir, pompaların çalıştırılıp durdurulmasını kontrol etmek, otomatik su takviyesi veya tahliyesi sağlamak, pompanın boşta kalmasını veya su taşmasını önlemek için kullanılır.

Çok yönlü ortam uyumluluğu: IP67 koruma seviyesiyle, su buharı aşınmasından etkilenmeden nemli, su dolu dış ortamlara veya yer altı boru kuyularına doğrudan monte edilebilir.

Yüksek uyumluluk: Geniş voltaj beslemesi (12-30Vdc) ve PNP/NPN değiştirilebilir çıkış sayesinde çeşitli PLC'ler (programlanabilir mantık kontrolörleri) veya endüstriyel kontrol sistemleriyle sorunsuz bir şekilde entegre olabilir.

3. Gıda ve içecek ile ilaç endüstrileri

Uygulama senaryoları: İçecek hammaddesi tankları, CIP temizleme sıvısı depolama tankları, ilaç sıvısı hazırlama tankları, arıtılmış su depolama tankları.

Temel işlevler:

Hijyen ve güvenlik: Prob malzemesi olarak kullanılan PEEK ve 304 paslanmaz çelik, pürüzsüz yüzeyi ve kalıntı bırakmaması sayesinde bakteri üremesine daha az eğilimli olup, FDA (Gıda ve İlaç İdaresi) ve gıda temasıyla ilgili standartlara uygundur.

Sıcaklık ve yıkama direnci: Maksimum 85°C orta sıcaklığa ve CIP çevrimiçi temizliğinin yüksek sıcaklık etkisine (yaklaşık 80°C) dayanabilir, 100 ms'den kısa tepki süresiyle tank temizliği sırasında sıvı seviyesi değişikliklerine hızlı bir şekilde yanıt verebilir.

4. Mekanik işleme ve otomotiv üretimi

Uygulama senaryoları: Takım tezgahı kesme sıvısı depoları, yağlama istasyonları, temizleme makinesi su depoları, motor test yağı depoları.

Temel işlevler:

Yağ sıvısı izleme: PEEK probu, yağ bazlı ortamlar (kesme yağı, hidrolik yağ, yağlama yağı) için mükemmel kimyasal stabiliteye sahiptir ve yağ seviyesini doğru bir şekilde tespit ederek yağ eksikliğinden kaynaklanan ekipman aşınmasını önler.

Güçlü parazit önleme: Dahili ters kutuplama, aşırı yük ve kısa devre koruması sayesinde, sahada yüksek güçlü motorların çalıştırılmasından kaynaklanan voltaj dalgalanmalarına ve elektromanyetik parazitlere karşı dayanıklıdır ve doğru sinyal çıkışı sağlar.

5. Hidrolik ve yağlama sistemleri

Uygulama senaryoları: Hidrolik istasyon yağ tankları, düşük kaymalı yağlama istasyonları için yağ seviyesi izleme.

Temel işlevler:

Kompakt kurulum: Küçük boyutu ve M12x1 konektörleri sayesinde, sınırlı alana sahip hidrolik valf bloklarına veya yağ tanklarının üst/yan taraflarına kurulum için uygundur.

Gerçek zamanlı alarm: LED ekran üzerinden yağ seviyesinin gerçek zamanlı olarak izlenmesi, yağ seviyesi ayarlanan eşik değerinin altına veya üstüne düştüğünde alarmı tetiklemek veya koruma sistemini kapatmak için anında sinyal gönderilmesi.

6. Yarı iletken ve fotovoltaik üretim

Uygulama senaryoları: Yüksek saflıkta kimyasal reaktif besleme sistemleri, temizleme tankları, geliştirme çözeltisi tankları.

Temel işlevler:

Yüksek saflık uygulaması: PEEK malzemesi son derece düşük metal iyonu salınımına sahiptir, yüksek saflıktaki kimyasal reaktifleri kirletmez ve yarı iletken endüstrisinin katı temizlik gereksinimlerini karşılar.

Sızıntı önleme: Tanktaki sıvı seviyesinin hassas bir şekilde izlenmesi ve hızlı müdahale ile kimyasal dökülme kazalarının ve maliyet kayıplarının etkin bir şekilde önlenmesi.

7. Mobil makine ekipmanı

Uygulama senaryoları: İnşaat makineleri için su depoları, yakıt depoları, tarım ilaçlama makineleri için ilaç depoları.

Temel işlevler:

Titreşim önleme performansı: Parametreler doğrudan belirtilmemiş olsa da, entegre enjeksiyon kalıplama gövdesi ve kompakt yapısı, belirli bir derecede mekanik titreşime dayanmasını sağlar.
