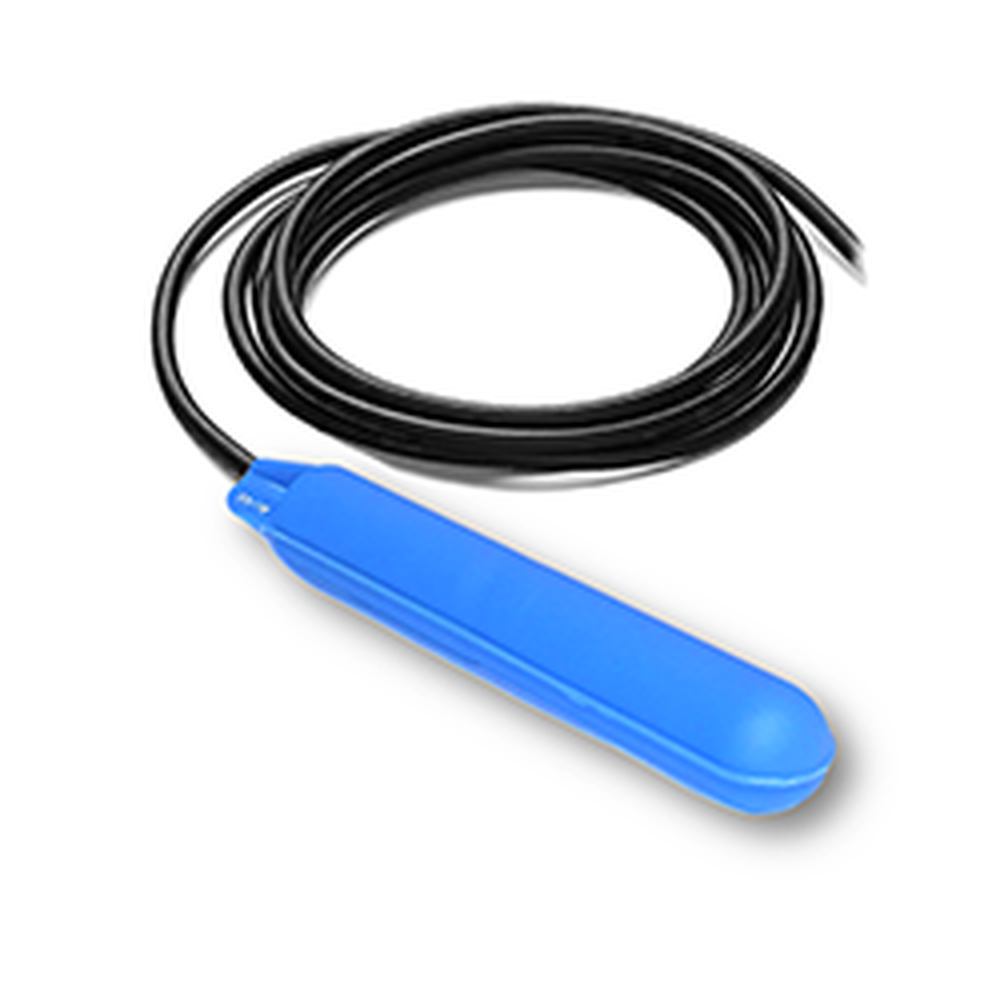

Kablolu Seviye Şalteri

Kablolu seviye şalteri, sıvı seviyesini kontrol etmek için kullanılan, genellikle içinde bir şamandıra (float) bulunan ve kablo ile sisteme bağlanan bir anahtarlama elemanıdır. Endüstride oldukça yaygın ve pratik bir çözümdür.

Nasıl Çalışır?

Kablolu seviye şalterinin içinde bir ağırlık veya bilye mekanizması bulunur. Mantık oldukça basittir:

• Sıvı seviyesi yükseldikçe şamandıra yukarı kalkar
• Belirli bir açıya geldiğinde içindeki anahtar kontak değiştirir (NO/NC)
• Bu sinyal pompaya, alarm sistemine veya otomasyona iletilir

Temel Özellikleri

• Kolay montaj (tank içine bırakılır)
• Harici güç gerektirmez (mekanik kontak)
• NO / NC kontak seçenekleri
• Farklı kablo uzunlukları
• Su, atık su, kimyasal sıvılar için uygun modeller

Nerelerde Kullanılır?

• Su depoları
• Atık su ve kanalizasyon sistemleri
• Dalgıç pompa kontrolü
• Endüstriyel tanklar
• Tarım sulama sistemleri

Bağlantı Şekli

Genellikle 3 damarlı kablo bulunur:

• Ortak (COM)
• Normalde Açık (NO)
• Normalde Kapalı (NC)

İhtiyaca göre:

• Tank dolunca pompayı kapatmak
• Tank boşalınca pompayı çalıştırmak

şeklinde bağlantı yapılır.

Avantajları

• Ekonomik ve dayanıklı
• Arıza oranı düşük
• Kolay kurulum
• Zorlu ortamlarda çalışabilir

 Dezavantajları

• Çok hassas ölçüm yapmaz (sadece seviye algılar)
• Dalgalı sıvılarda yalancı tetikleme olabilir
• Kablo uzunluğu doğru seçilmelidi
