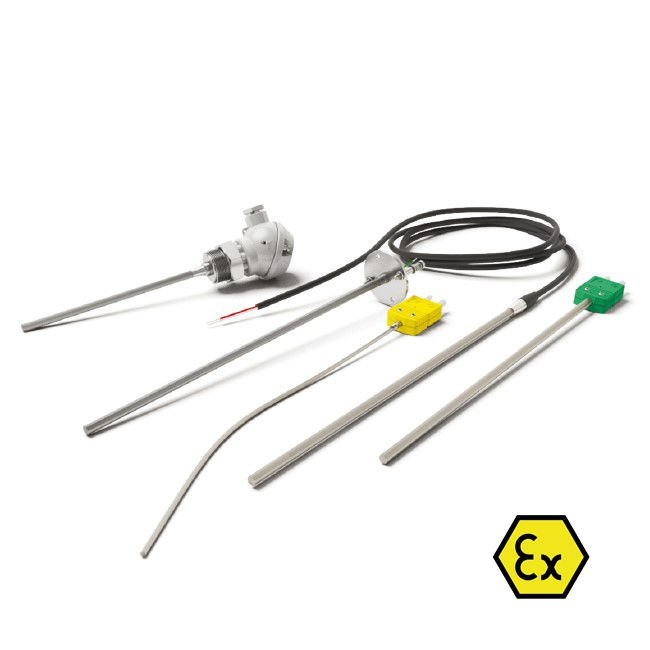

Exproof Termokupl Sıcaklık Sensörü

Exproof Termokupl Sıcaklık Sensörü (Patlamaya Dayanıklı) PT100, yanıcı gaz, buhar veya tozun bulunduğu tehlikeli alanlar için özel olarak tasarlanmış bir direnç sıcaklık detektörüdür (RTD). "Ex" derecelendirmesi, sensör muhafazası içindeki herhangi bir elektrik kıvılcımının veya termal etkinin dış ortamdaki patlayıcı atmosferi ateşlememesini sağlar.

Temel Teknik Özellikler

Sensör Tipi: PT100 (Platin direnç, 0°C'de 100Ω)

Koruma Sınıfı: Ex d (Alev sızdırmaz) veya Ex ia (Kendinden emniyetli)

Malzeme: Koruyucu kılıf ve gövde için Paslanmaz Çelik (genellikle 316L)

Sıcaklık Aralığı: Tipik olarak -200°C ile +600°C arası (yapıya göre değişir)

Bağlantı Tipi: 2, 3 veya 4 kablolu (Endüstriyel kullanımda en yaygın olanı 3 kabloludur)

Tehlikeli Alanlar İçin Ana Bileşenler

• Bağlantı Kafası (Terminal Head): Genellikle dökme alüminyum veya paslanmaz çelikten yapılmış, IP66/67koruma sınıfına sahip parçadır. İçinde seramik klemens bloğu veya 4-20mA transmiter bulunur.
• Alev Yolu (Flamepath): "Ex d" versiyonlarında, dişli bağlantılar ve ek yerleri, dışarı sızabilecek gazları soğutarak dış ortamı ateşlemesini önleyecek şekilde hassas mühendislikle üretilir.
• Termovel (Thermowell): PT100 elemanını yüksek basınçtan ve aşındırıcı akışkanlardan koruyan dayanıklı kılıftır. Sensörün, proses hattını açmadan değiştirilmesine olanak tanır.

Sertifikasyon Standartları

Ex-proof bir PT100 seçerken, ilgili bölgesel standartlara uygun olduğundan emin olunmalıdır:

• ATEX: Avrupa Birliği için zorunludur (örneğin: II 2 G Ex db IIC T6 Gb).
• IECEx: Küresel uyumluluk için uluslararası standarttır.
• UL/CSA: Kuzey Amerika kurulumları için temel standartlardır (Class I, Div 1).
