Exproof RTD Kafa Tipi Sıcaklık Transmitteri

Exproof RTD Kafa Tipi Sıcaklık Transmitteri (dönüştürücü), bir sıcaklık sensöründen (RTD veya Termokupl) gelen zayıf ve hassas sinyali alıp, bu sinyali endüstriyel kontrol sistemleri tarafından okunabilen standart bir elektriksel veriye (genellikle 4-20 mA) dönüştüren cihazdır.

Sıcaklık sensörleri genellikle düşük voltaj veya direnç değişimi ile çalışır. Bu zayıf sinyaller, uzun kablo mesafelerinde elektriksel gürültüden etkilenerek bozulabilir. Transmitterin asıl görevi, bu sinyali güçlendirerek ve stabilize ederek uzun mesafelere kayıpsız iletmektir.

Transmitter Nasıl Çalışır? (Dönüşüm Süreci)

1. Giriş Sinyali: Transmitter, PT100 gibi bir sensörden gelen direnç (Ω) değişimini veya bir Termokupl’dan gelen mili-volt (mV) değerini okur.
2. İşleme ve Kalibrasyon: Cihaz, okunan bu fiziksel değeri belirlenen bir sıcaklık aralığına (örneğin: 0°C ile 100°C arası) eşler.
3. Çıkış Sinyali: Eşlenen bu veri, standart bir analog sinyale dönüştürülür:
• 0∘C→4 mA
• 50∘C→12 mA
• 100∘C→20 mA

Transmitter Tipleri

Kullanım alanına ve montaj şekline göre üç ana gruba ayrılırlar:

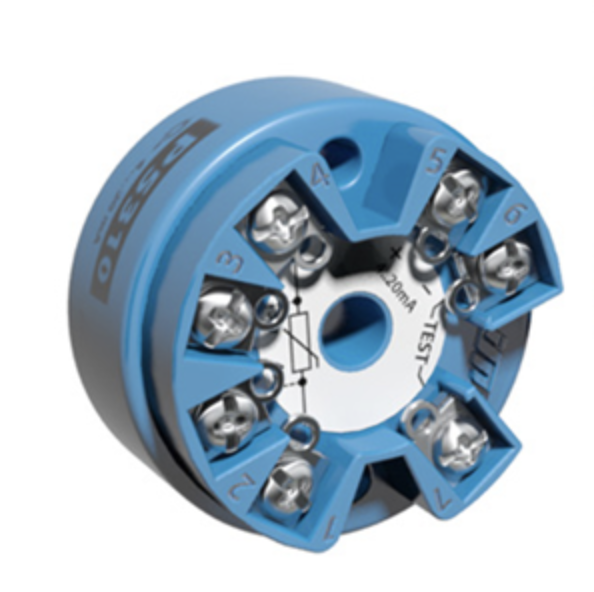

1. Kafa Tipi (Head Mount) Transmitterler

Sıcaklık sensörünün (probun) üst kısmındaki bağlantı kafasının içine yerleştirilirler. En yaygın kullanılan tiptir; yerden tasarruf sağlar ve sensöre en yakın noktada dönüşüm yaptığı için paraziti minimize eder.

2. Ray Tipi (DIN Rail) Transmitterler

Doğrudan elektrik panosundaki raylara monte edilirler. Sensörden gelen kablolar panoya kadar çekilir ve burada dönüştürülür. Bakımı ve kontrolü pano içerisinden kolayca yapılabilir.

3. Göstergeli / Saha Tipi Transmitterler

Genellikle üzerinde bir LCD veya LED ekran bulunur. Hem dönüşüm yapar hem de yerinde anlık değer okunmasına imkan verir. Zorlu saha koşullarına dayanıklıdır.

Neden Transmitter Kullanılmalıdır?

• Gürültü Bağışıklığı: 4-20 mA sinyali, fabrikalardaki motorlar ve manyetik alanlardan kaynaklanan elektriksel gürültüden etkilenmez.
• Mesafe: Sensör sinyali doğrudan birkaç metre taşınabilirken, transmitter çıkışı yüzlerce metre uzağa (PLC/SCADA odasına) iletilebilir.
• Hata Bildirimi: Modern transmitterler (özellikle HART protokolüne sahip olanlar), sensör koptuğunda veya arızalandığında sinyali 3.5 mA veya 21 mA gibi değerlere çekerek kontrol sistemini uyarabilir.
• Esneklik: Yazılım veya DIP switch aracılığıyla ölçüm aralığı (skala) kolayca değiştirilebilir.

Seçim Yaparken Hangi Detaylara Bakılmalı?

• Sensör Girişi: PT100 mü, Termokupl mı yoksa evrensel (her ikisini de destekleyen) giriş mi?
• Çıkış: 4-20 mA (en yaygın), 0-10 V veya dijital (Modbus, HART).
• Hata Payı: Ölçümün ne kadar hassas olması gerekiyor? (Örn: %0.1 hassasiyet).
• Besleme Voltajı: Genellikle 12-36V DC arası çalışırlar.
