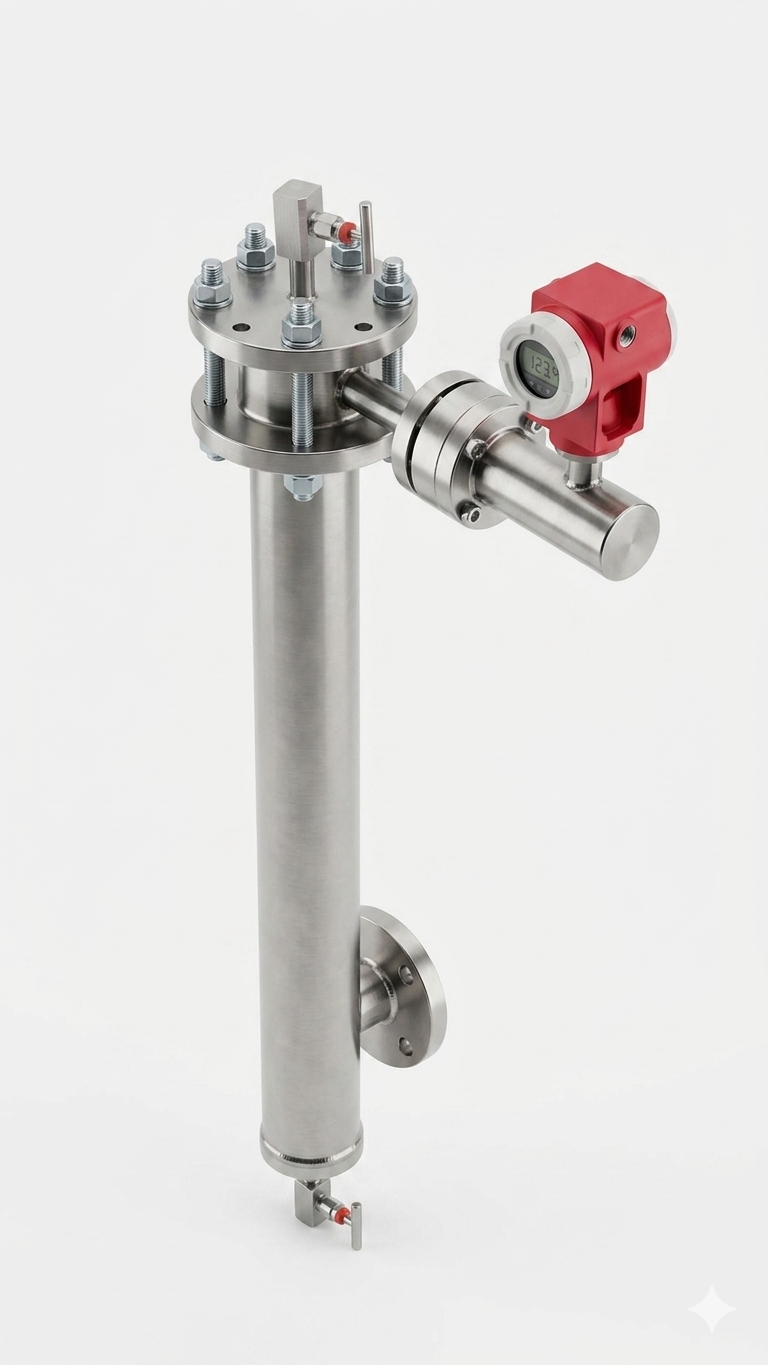

Displacer Seviye Transmitteri

Displacer seviye transmitteri, sıvı seviyesini ölçmek için kaldırma kuvveti (yüzerlik) prensibine dayanan bir cihazdır. Bu prensip, Arşimet prensibi ile açıklanır.

Nasıl çalışır

Sıvı içine daldırılmış bir displacer (genellikle silindirik ve ağır bir cisim) bulunur. Sıvı seviyesi yükseldikçe veya düştükçe, displacer üzerine etki eden kaldırma kuvveti değişir. Bu da displacer’ın görünür ağırlığını değiştirir.

Bu ağırlık değişimi, mekanik bir bağlantı (genellikle bir tork tüpü) aracılığıyla ölçüm sistemine iletilir ve elektriksel bir sinyale (örneğin 4–20 mA) dönüştürülür.

• Seviye yükselir → kaldırma kuvveti artar → görünür ağırlık azalır
• Seviye düşer → kaldırma kuvveti azalır → görünür ağırlık artar

Temel bileşenler

• Displacer (sıvıya daldırılan parça)
• Askı sistemi (yay veya tork tüpü)
• Kaldıraç / tork mekanizması
• Transmitter (hareketi elektrik sinyaline çevirir)

Türleri

• Standart displacer transmitteri (seviye ölçümü için)
• Arayüz (interface) transmitteri (yağ-su gibi iki sıvı için)
• Yoğunluk + seviye ölçümü yapan tipler

Avantajları

• Sabit yoğunluklu sıvılarda güvenilir çalışır
• Köpük ve buhardan fazla etkilenmez
• Yüksek basınç ve sıcaklık ortamlarına uygundur

Dezavantajları

• Doğruluk, sıvının yoğunluğuna bağlıdır
• Türbülanslı ortamlarda performans düşebilir
• Mekanik parçalar bakım gerektirebilir

Kullanım alanları

• Petrol ve gaz ayırıcıları
• Kimyasal tanklar
• Kazan ve kondens sistemleri

• P : Standart tip
• I :  Exproof  Ex ia IIC T6

• FA : DN25 Flanş
• FB : DN50 Flanş
• AA : 1"  150 lb RF
• AB : 2"  150 lb RF
• YK: Özel tasarım

• A : 25 Bar
• B : 40 Bar
• C : 63 Bar
• D : 160 Bar
• E : 320 Bar

• A : -40...200 °C
• B : 200...400 °C
• C : 400...600 °C

• H : Krom
• K : 304 Paslanmaz Çelik
• V : 316 Paslanmaz Çelik

• A : 304 Paslanmaz Çelik
• B : 316 Paslanmaz Çelik
• C : 316L Paslanmaz Çelik
• D : Titanyum
