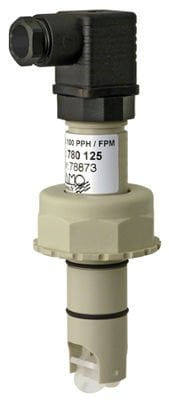

Daldırma Tip Türbin Debimetre
Daldırma Tip Türbin Debimetre, bir boru hattından geçen sıvı veya gazın hızını ve buna bağlı olarak hacimsel debisini ölçmek için kullanılan mekanik bir ölçüm cihazıdır. Oldukça yaygın, güvenilir ve ekonomik bir çözüm olmasıyla bilinir.
İşte türbin debimetreler hakkında bilmen gereken temel detaylar:
Çalışma Prensibi
Sistem, akışkanın kinetik enerjisinin mekanik enerjiye dönüştürülmesine dayanır.
- Hareket: Akışkan, debimetrenin içindeki serbestçe dönen bir rotora (türbin kanatlarına) çarpar.
- Hız: Akışkan ne kadar hızlı akarsa, türbin o kadar hızlı döner. Dönüş hızı akış hızıyla doğru orantılıdır.
- Algılama: Türbinin her bir kanadı, gövdenin dışına yerleştirilmiş bir sensörün (genellikle manyetik bir "pick-up" sensörü) önünden geçerken bir elektrik sinyali (pulse) üretir.
- Sonuç: Bu sinyaller toplanarak toplam hacim veya anlık debi verisine dönüştürülür.
Avantajları
Yüksek Hassasiyet: Genellikle ±%0.5 ile ±%1 arası doğruluk sunar.
Geniş Turndown Oranı: Düşük ve yüksek debiler arasında geniş bir ölçüm aralığına sahiptir.
Hızlı Tepki: Akıştaki değişimlere anında cevap verir.
Maliyet: Benzer hassasiyetteki diğer teknolojilere (Coriolis gibi) göre daha ekonomiktir.
Dezavantajları
Hassas Kanatlar: Kirli, kumlu veya katı partikül içeren sıvılarda kanatlar zarar görebilir veya tıkanabilir.
Aşınma: Hareketli parçalar (rulmanlar ve şaft) zamanla aşınır ve bakım gerektirir.
Viskozite Duyarlılığı: Akışkanın vizkozitesi (akışkanlığı) değiştikçe ölçüm kalibrasyonu bozulabilir.
Akış Profili: Doğru ölçüm için öncesinde ve sonrasında belirli bir mesafe düz boru hattı gerektirir.
Kullanım Alanları
- Su ve Atık Su: Temiz su dağıtım hatları.
- Petrol ve Kimya: Yakıt, benzin, solvent ve alkol ölçümleri.
- Gıda ve İlaç: Süt, içecekler ve saf su hatları (hijyenik modellerle).
