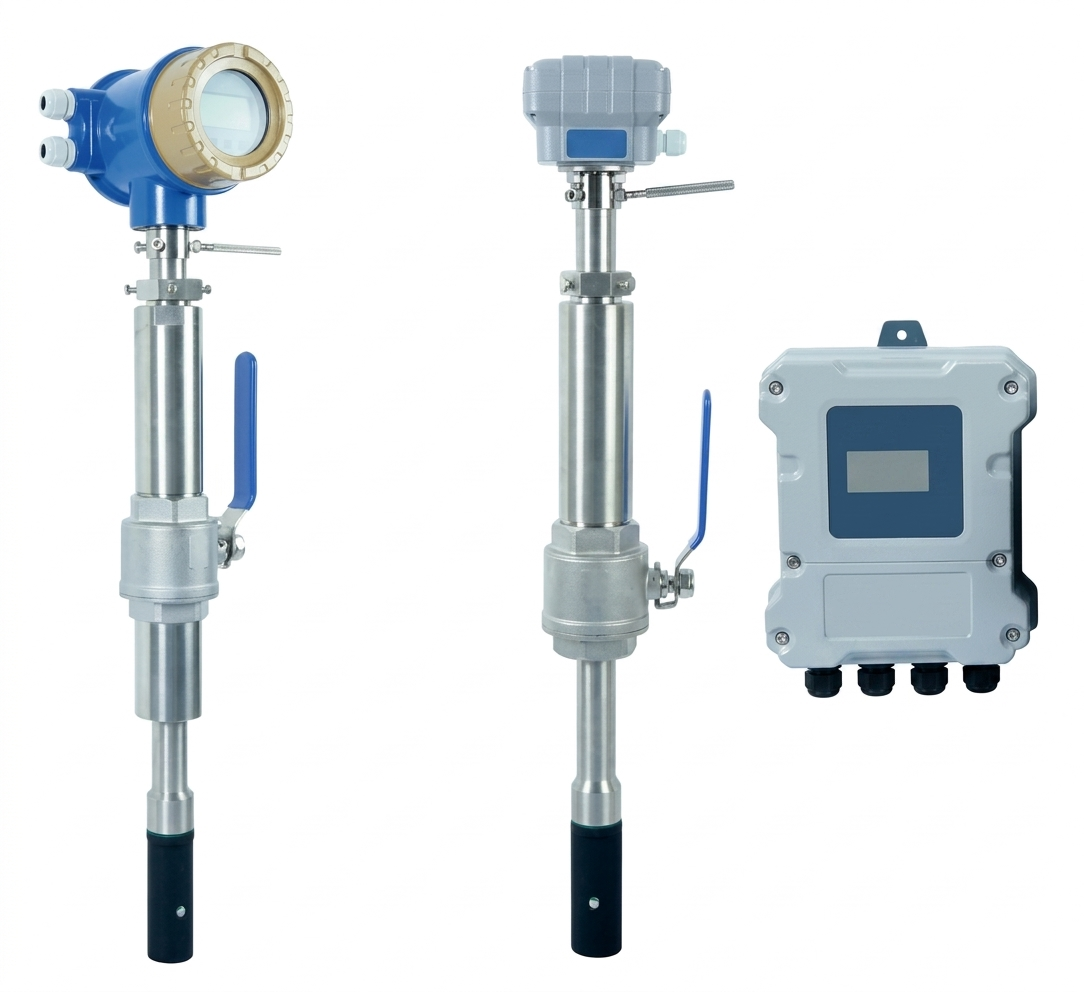

Daldırma Tip Elektromanyetik Debimetre
Daldırma Tip Elektromanyetik Debimetre, endüstride iletken sıvıların akış hızını ölçmek için kullanılan oldukça hassas ve güvenilir cihazlardır. Bu cihazların çalışma prensibi tamamen fizik kurallarına, özellikle de Faraday’ın Elektromanyetik İndüksiyon Kanunu'na dayanır.
Çalışma Prensibi
Faraday Kanunu'na göre; manyetik bir alan içerisinde hareket eden iletken bir nesne, hızıyla doğru orantılı bir elektrik gerilimi (voltaj) üretir.
- Manyetik Alan Oluşturma: Cihazın gövdesinde bulunan bobinler aracılığıyla boru kesiti boyunca sabit bir manyetik alan (B) oluşturulur.
- Sıvı Akışı: Borunun içinden iletken bir sıvı (örneğin su, atık su, asitler) geçtiğinde, bu sıvı "hareket eden iletken" görevini görür.
- Gerilim İndüklenmesi: Sıvı manyetik alandan geçerken, boru duvarına yerleştirilmiş iki elektrot arasında bir voltaj (E) oluşur.
- Hesaplama: Oluşan bu voltaj, sıvının hızı (v) ile doğrudan orantılıdır. Formül şu şekildedir:
E=B⋅v⋅D
(Burada D boru çapını temsil eder.)
Elektromanyetik Debimetrelerin Avantajları
- Engelsiz Akış: Boru içerisinde akışı engelleyecek veya basınç düşüşüne neden olacak hiçbir mekanik parça (pervane vb.) bulunmaz.
- Bakım Kolaylığı: Hareketli parça içermediği için aşınma payı çok düşüktür ve uzun ömürlüdür.
- Çift Yönlü Ölçüm: Akışın her iki yöndeki hızını da ölçebilirler.
- Yoğunluktan Bağımsızlık: Ölçüm; sıvının viskozitesinden, yoğunluğundan veya sıcaklığından (iletkenlik korunduğu sürece) etkilenmez.
Kullanım Alanları ve Kısıtlamalar
Kullanım Alanları:
- Su ve atık su yönetimi.
- Kimya ve ilaç sanayii (korozif sıvılar için uygundur).
- Gıda endüstrisi (hijyenik tasarımlar mevcuttur).
- Madencilik (çamurlu ve partiküllü sıvılar).
Kısıtlamalar:
- İletkenlik Şartı: Sadece iletken sıvılarda çalışır. Bu nedenle saf su (distile su), petrol türevleri, yağlar veya gazların ölçümünde kullanılamazlar.
- Dolu Boru: Doğru ölçüm için borunun tamamen sıvı ile dolu olması gerekir.
Kurulumda Dikkat Edilmesi Gerekenler
Hassas bir ölçüm için cihazın kurulacağı noktada akışın türbülanslı olmaması önemlidir. Genellikle debimetreden önce boru çapının 5 katı (5D), sonra ise 2 katı (2D) kadar düz bir hat bırakılması önerilir. Ayrıca elektrotların üzerinde hava kabarcığı birikmemesi için cihazın yatay yerine dikey (yukarı doğru akış) konumlandırılması sıklıkla tercih edilir.
