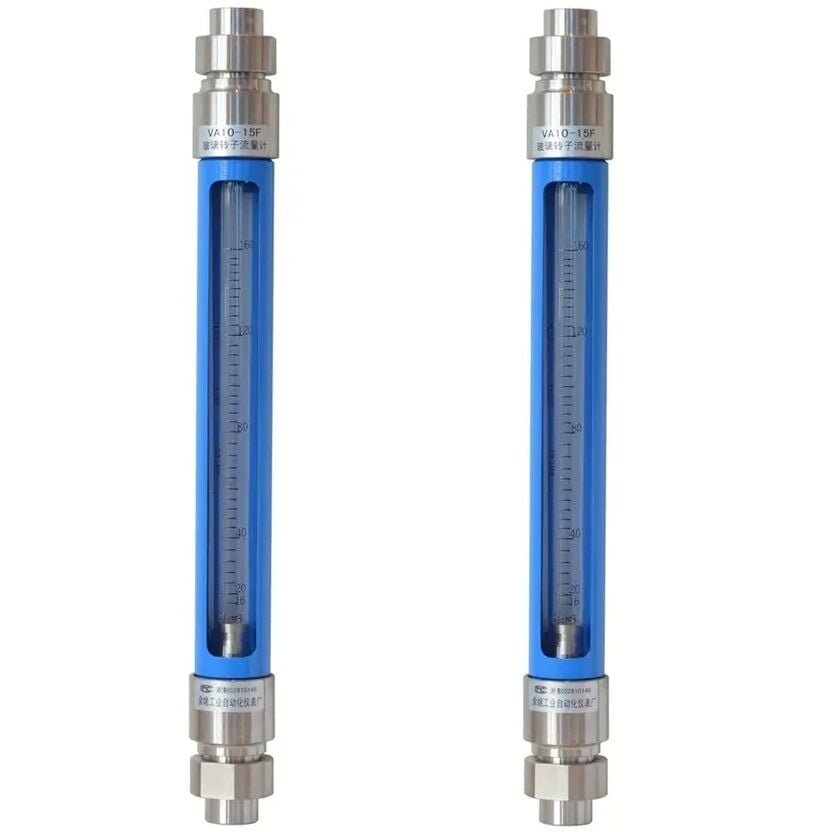

Cam Tüplü Metal Korumalı Debimetreler

Cam tüplü metal korumalı debimetreler, endüstride en yaygın kullanılan şamandıralı (rotametre tipi) debi ölçerlerindaha dayanıklı versiyonudur. Özellikle yüksek basınç, sıcaklık ve darbe riski olan ortamlarda tercih edilir.

Bu cihazlar, iç kısmında konik cam tüp ve içinde serbest hareket eden bir şamandıra (float) bulunan debimetrelerdir. Dış kısmı ise metal koruma kafesi veya gövde ile kaplıdır.

• Akışkan aşağıdan yukarı doğru geçer
• Şamandırayı yukarı iter
• Şamandıra konumu → anlık debiyi gösterir

Çalışma Prensibi

• Akış arttıkça şamandıra yukarı çıkar
• Şamandıranın dengede kaldığı nokta debiyi belirler
• Bu denge;
• akışkanın yoğunluğu
• viskozitesi
• şamandıra ağırlığına bağlıdır

Bu yüzden her debimetre belirli bir akışkan için kalibre edilir.

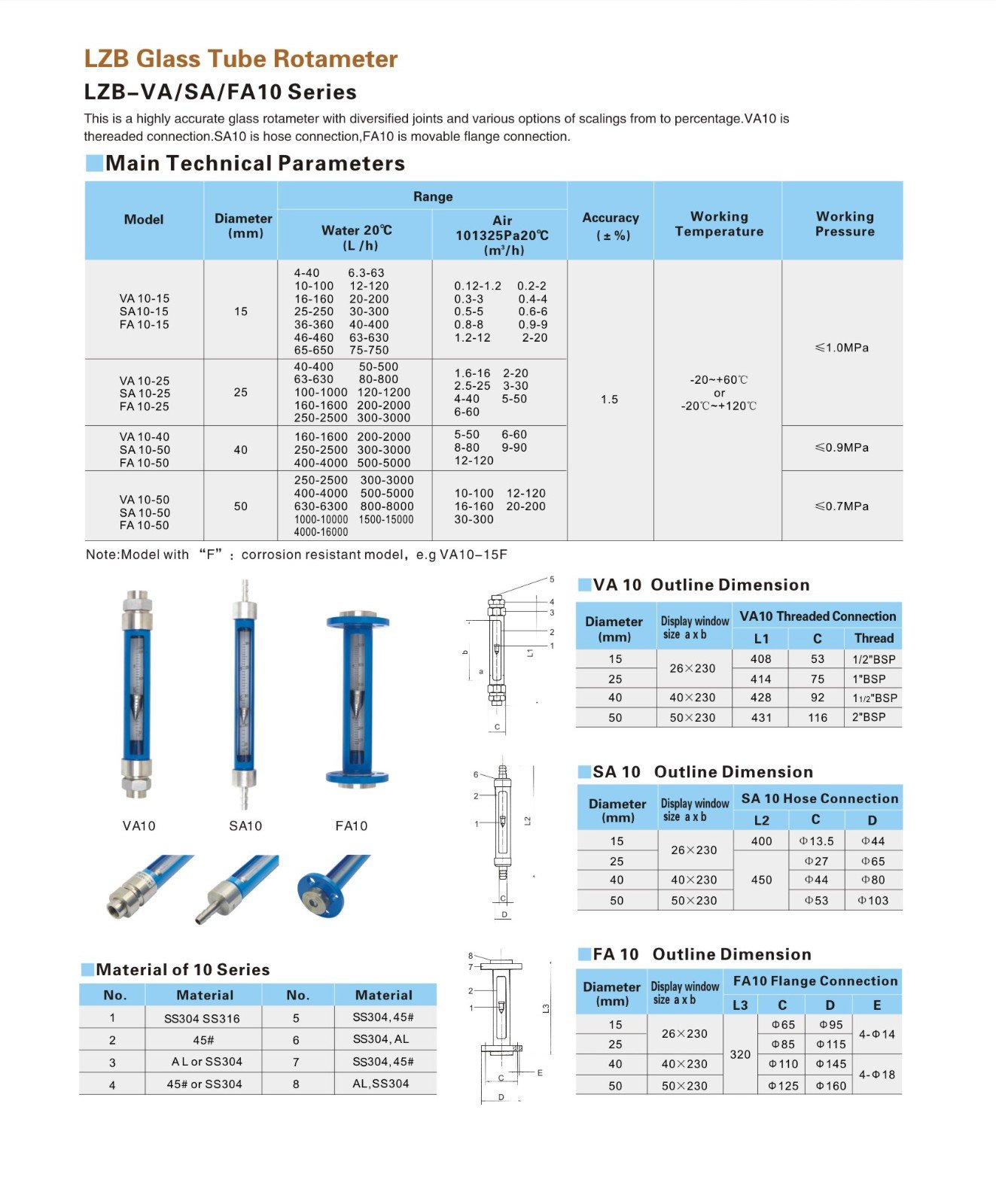

Yapısal Özellikler

• Cam tüp: Ölçümün net görülmesini sağlar
• Metal koruma:
• Darbeye dayanım
• Yüksek basınç güvenliği
• Şamandıra: Genelde paslanmaz çelik
• Gövde: SS304 / SS316 paslanmaz çelik
• Conta: Viton vb.
• Sıcaklık: ~150°C’ye kadar
• Basınç: 10–16 bar
• Hassasiyet: ±%1 FS

Nerelerde Kullanılır?

• Kimya ve petrokimya tesisleri
• Su ve atık su sistemleri
• Gaz ölçüm uygulamaları
• Buhar ve sıcak akışkan hatları
• Laboratuvar ve proses kontrol sistemleri

Hem sıvı hem gaz ölçümüne uygundur

Avantajları

• Darbeye karşı dayanıklı (metal koruma)
• Yüksek sıcaklık ve basınca uygun
• Görsel ve kolay okunabilir
• Elektrik gerektirmez
• Uzun ömürlü ve bakım ihtiyacı düşük

Dezavantajları

• Dikey montaj zorunluluğu
• Çok hassas ölçüm gereken yerlerde sınırlı
• Yoğunluk değişimlerinden etkilenir

Cam tüplü metal korumalı debimetreler:

• Klasik rotametrelerin endüstriyel ve dayanıklı versiyonudur
• Görsel ölçüm + mekanik yapı = pratik ve güvenilir çözüm
• Zorlu proses koşullarında en çok tercih edilen debimetre tiplerinden biridir
