Türbinli Akış Ölçer?

Türbinli akış ölçer, sıvı ve gaz maddelerin boru hatlarındaki ilerleme hızını saptayarak hacimsel hesaplamalar yapan hassas donanımlardır. Endüstriyel tesislerin boru sistemlerinden geçen maddelerin miktarını doğru şekilde tespit etmesi, üretim süreçlerindeki verimliliği doğrudan etkiler. Fabrikalarda gerçekleşen üretim bantlarında sıvıların ne kadar tüketildiğini veya transfer edildiğini bilmek, maliyet hesaplamalarının merkezinde yer alır. Hassas değerleri okuma yeteneği barındıran bu cihazlar, tesis mühendislerinin iş akışını en üst düzeye çıkarmasına zemin hazırlar. Doğru debi miktarını anlık şekilde sisteme yansıtarak, tüm otomasyon süreçlerinin kesintisiz şekilde yürümesine imkan tanır.

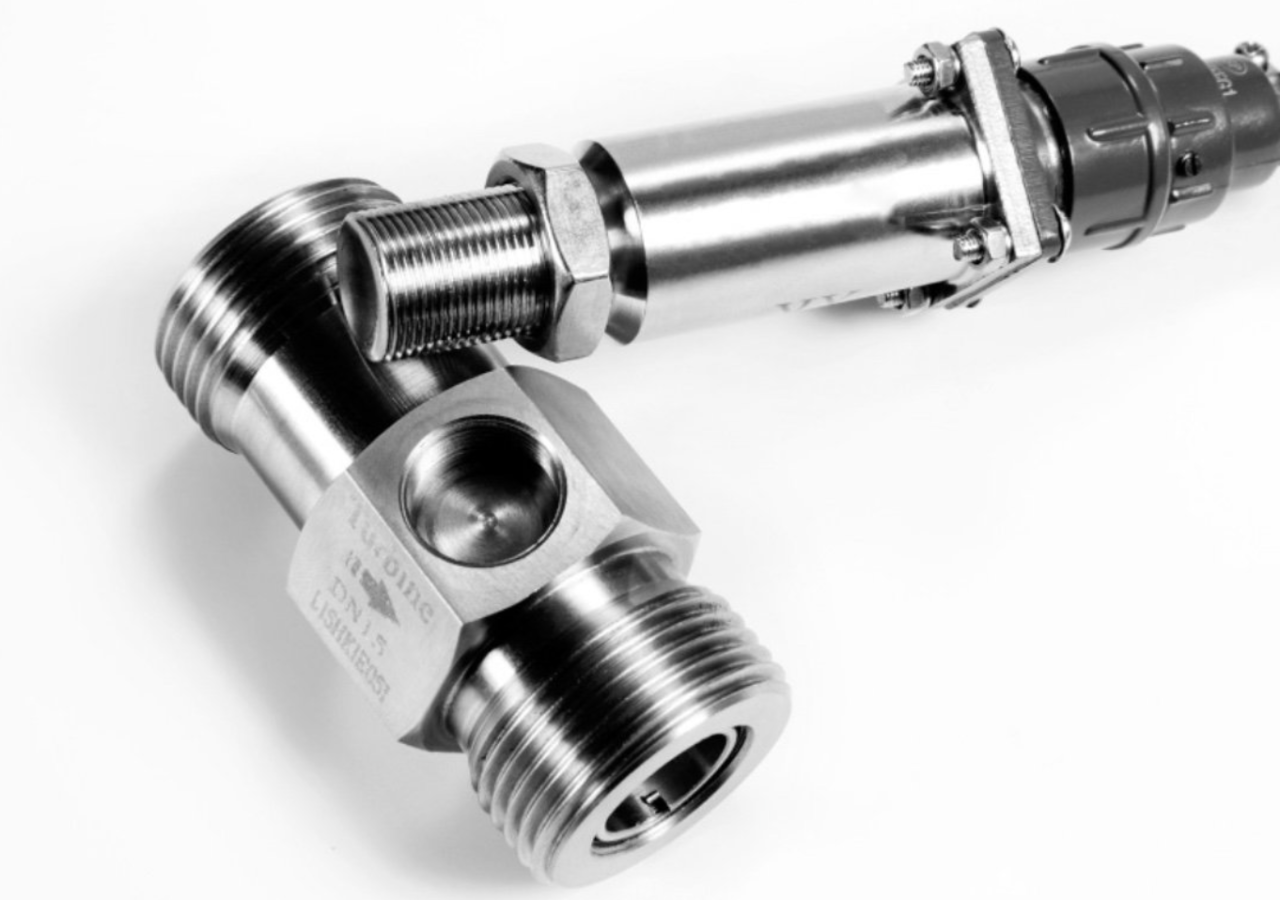

Türbinli Akış Ölçer Nedir?

Boru hatlarından geçen maddelerin kinetik enerjisini mekanik dönme hareketine çeviren donanımlara debimetre adı verilir. Sistem içerisine kurulan mekanizma, dışarıdan gelen maddenin itme gücüyle çalışmaya başlar. Akışkanın hızı arttıkça, cihazın içerisindeki dönen pervanenin devir sayısı da aynı oranda artar. Dönen bu pervane, hareket enerjisini elektronik sinyallere dönüştürerek sisteme aktarır. Endüstriyel debimetre cihazları arasında sarsılmaz bir yere sahip bu tasarımlar, çok geniş bir okuma aralığında hatasız veriler toplar. Tesis içerisindeki otomasyon panolarına anlık veri gönderen bu mekanizmalar, sıvının saniyede kaç litre geçtiğini veya toplamda ne kadar hacim transfer edildiğini ekrana yansıtır.

Çalışma Prensibinin Detayları

Cihazın dış kasasının altında birbirine entegre çalışan hassas bileşenler bulunur. Giren sıvının basıncı, rotora çarparak sistemin kalbini harekete geçirir.

Rotor ve kanatçık hareketi

Mekanizmanın içyapısında, sürtünmeyi en aza indirecek şekilde tasarlanmış rotor kanatları yer alır. Sıvı veya gaz, boru içerisine girdiğinde doğrudan bu kanatçıklara çarpar. Maddenin ilerleme hızı, pervanenin dönme hızını belirleyen yegane unsurdur. Kanatların açıları, sıvının yapısına uygun şekilde dizayn edilir. Böylece sıvı geçişi sırasında basınç kaybı çok düşük seviyelerde tutulur. Pervanenin kusursuz bir şekilde dönmesi, elde edilecek verilerin doğruluğunu kesinleştirir. Yapıdaki kaliteli rulmanlar sayesinde dönüş hareketi hiçbir dirence takılmadan sürer.

Manyetik sensör ile sinyal üretimi

Dış gövdeye yerleştirilmiş manyetik okuyucu (pick-up), içeride dönen pervanenin hareketini anbean takip eder. Pervane kanatları manyetik sensörün altından geçerken, manyetik alanda bir dalgalanma yaratır. Sensör, dönen her bir kanatçık için bir elektrik palsı (sinyali) üretip karta gönderir. Elektrik frekansının sıklığı, doğrudan akışın hızına eşittir. Toplanan bu sinyaller, mikro işlemciler vasıtasıyla anlamlı hacim verilerine dönüşür. Akışkan hızı ölçümü esnasında dış ortamdan yalıtılmış bu yapı, elektriksel parazitlenmelerden etkilenmeden çalışmasını sürdürür. Pano üzerindeki dijital ekran, dönüştürülen sinyalleri litrelere veya metreküplere çevirerek operatöre bildirir.

Türbinli Akış Ölçer Nerelerde Tercih Edilir?

Sıvıların ve gazların miktarını kayda geçirme ihtiyacı duyan bütün endüstri kolları, bu donanımlardan sürekli şekilde yararlanır. Kesin verilere ihtiyaç duyan tesisler, üretim bantlarına bu mekanizmaları entegre eder.

Petrokimya ve doğalgaz tesisleri

Yakıt, petrol, yağ veya doğalgaz gibi değerli enerji kaynaklarının transferinde hata payı sıfır noktasında durmalıdır. Boru hatlarından gemilere veya tanklara yapılan aktarımlarda, faturalandırma işlemleri doğrudan bu verilerle hesaplanır. Kimyasal reaksiyon kazanlarında karışım oranlarını tutturmak, tam hesaplamalar ile mümkündür. Yüksek basınca ve korozyona dayanıklı çelik gövdeler, rafinerilerin zorlu çalışma şartlarına mükemmel uyumla eşlik eder.

Gıda ve ilaç endüstrisi

Temizlik şartlarının en üst standartlarda tutulduğu üretim alanlarında, hijyenik bağlantılara sahip debimetre tasarımları görev alır. Süt, meyve suyu, bitkisel yağ veya ilaç bileşenlerinin dolum makinelerinde milimetrik ayarlamalar yapılır. Paslanmaz çelik içyapı, ürünlerin steril kalmasına zemin hazırlarken CIP (yerinde temizlik) sistemleriyle de kusursuz bütünlük kurar. Tortu bırakmayan özel kanatçık tasarımları, bakteri üremesinin önüne geçerek ürün kalitesini korur.

Su ve atık su yönetimi

Şehir şebekeleri, su arıtma tesisleri veya fabrika soğutma hatlarında çok büyük hacimlerde sıvı transferi gerçekleşir. Borulardan geçen su miktarını saptamak, tesisin kapasite planlamasına yön verir. Pervaneli cihazlar, temiz su hatlarında uzun yıllar boyunca aşınmadan okuma işlemi yapar. Pompaların performansını denetlemek ve hatlardaki olası sızıntıları erkenden fark etmek için bu veriler kritik değer taşır.

Doğru Ölçüm Cihazı Seçerken Dikkat Edilmesi Gerekenler

Tesisin ihtiyacına en uygun donanımı seçmek, uzun ömürlü bir otomasyon kurmanın ilk adımıdır. Akışkanın viskozitesi (akışkanlık direnci), cihazın kanat yapısını doğrudan etkiler. Ağır veya bal kıvamındaki maddeler pervaneyi yavaşlatacağından, sadece temiz ve düşük viskoziteli maddeler için bu cihazlara yönelmek doğru bir hamledir. Tesisattaki maksimum sıcaklık ve basınç değerleri, cihaz gövdesinin dayanıklılık sınırlarıyla uyuşmalıdır. Boru çapı ile flanş bağlantılarının uyumu, montaj aşamasındaki pürüzleri ortadan kaldırır. Sıvı ve gaz ölçümü için karar vermeden önce, hatta filtre sistemlerinin eklenip eklenmeyeceği de mühendislik çizimlerinde netleşmelidir.

Aktif Ölçüm Enstrümanları Güvencesiyle Endüstriyel Çözümler

Fabrika hatlarında eksiksiz bir sistem kurmak mühendislik uzmanlığı ister. Aktif Ölçüm Enstrümanları (Aktif Instruments); enerji, kimya, gıda ve ilaç gibi pek çok sektöre yönelik yüksek kaliteli seviye, akış, basınç ve sıcaklık ölçüm ile kontrol cihazları tedarik eden lider bir endüstriyel çözüm ortağı konumundadır. En son teknoloji sensörlerle donatılmış debimetreler, transmitterler, şalterler ve seviye göstergelerinden oluşan geniş ürün yelpazesiyle, en zorlu çalışma koşullarında bile yüksek hassasiyet, dayanıklılık ve kesintisiz performans elde edilmesine imkan tanır. Güçlü küresel marka temsilcilikleri (JSP Industrial Controls, BD Sensors, Galltec + mela) ve müşteri memnuniyeti odaklı hizmet anlayışıyla firma, işletmelerin benzersiz proses ihtiyaçlarına en uygun, uzun ömürlü ve özelleştirilebilir mühendislik çözümleri üretir. Hangi debimetrenin tesise tam uyum sağlayacağı, profesyonel teknik ekibin detaylı projelendirmesiyle karara bağlanır.

Düzenli Bakımın Cihaz Ömrüne Etkileri

Mekanik parçalardan meydana gelen bütün mekanizmalar, zamanla aşınma payına maruz kalır. Rotor milinde, kanatçıklarda veya rulmanlarda ortaya çıkan yıpranmalar, ekrandaki rakamların hatalı görünmesine yol açar. Boru hattı içerisine sızan kum, çakıl veya pas gibi katı tanecikler, dönen parçaları sıkıştırıp durdurur. Sisteme entegre edilen süzgeçlerin (filtrelerin) periyodik şekilde temizlenmesi, tıkanmaların önüne geçer. Elektronik ünitenin katsayı ayarları, belirli zaman aralıklarıyla referans cihazlar eşliğinde yeniden programlanır. Yapılan periyodik dokunuşlar, sistemin ilk günkü hassasiyetiyle uzun seneler hizmet vermesine aracılık eder.

Kurulum Aşamasında Uyulması Şart Kurallar

Donanımın sağlıklı rakamlar üretebilmesi, tesisata entegre ediliş biçimine bağlıdır. Suyun cihaza ulaşmadan önceki hareketinin düz bir hatta ilerlemesi zorunludur. Türbülans, dönme hızını bozacağından, giriş kısmında boru çapının on katı, çıkış kısmında ise beş katı kadar düz boru mesafesi bırakılır. Cihazın içi tamamen sıvıyla dolu konumda tutulmalıdır. Boşluklar veya hava kabarcıkları pervaneyi fazladan döndürerek hacim hesabını şişirir. Elektromanyetik dalga yayan devasa motorların çok yakınına cihazı kurmak, sensör sinyallerinde parazite sebebiyet verir. Boru hattındaki titreşimlerin sönümlenmesi, rulman yataklarının erken deforme olmasını engeller.
