Titreşimli Seviye Şalteri Nedir ve Nasıl Çalışır?
Titreşimli seviye şalteri, endüstri tesislerinin depolarında bulunan malzemelerin doluluk oranlarını hassas biçimde ölçen bir kontrol ekipmanıdır. Sistemin kalbinde yer alan teknoloji, sıvıların yahut toz formundaki partiküllerin miktarını aralıksız şekilde izler. Böylece üretim bantları duraksamadan işleyişini sürdürür. Tankın taşmasını engellemek yahut pompaların boşta çalışarak arızalanmasının önüne geçmek adına seviye kontrol sensörleri sıklıkla tercih edilir. Doğru ekipman seçimi, fabrikalardaki muhtemel aksaklıkları sıfıra indirmek yönünden kritik bir değer taşır. Piyasada çatal sensör ismiyle anılan bu mekanizmalar, iki adet metal çatalın belli bir ritimde titreşmesi prensibiyle çalışır. Sürekli tekrarlanan bu hareket, etraftaki maddenin durumuna göre şekil değiştirir. Otomasyon sistemleri, ufak titreşim değişikliklerini anında okuyup sistemi güvence altına alır.
Endüstriyel Tesislerde Titreşimli Seviye Şalteri İşleyişi
Üretim alanlarında hammaddelerin miktarını gözlemlemek, işletmelerin üretkenliğini doğrudan artırır. Kimya, gıda, petrokimya ve enerji benzeri çeşitli sektörlerde, malzeme akışının kusursuz ilerlemesi hedeflenir. Seviye şalterleri, tank içindeki malzemenin istenilen sınıra ulaşıp ulaşmadığını saniyeler içerisinde saptar. Ekipmanın uç kısmına yerleştirilen metal çatal, devamlı bir hareket halindedir. Deponun içerisine dolan malzeme, bahsi geçen metal kısımlara temas ettiği an hareketin doğal ritmi yavaşlar.
Ekipmanın içinde yer alan elektronik devre, yaşanan yavaşlamayı hızlıca hesaplar. Kontrol paneline acil bir sinyal gönderip otomasyon yazılımını uyarır. Böylelikle vanaların kapanması, pompaların devre dışı kalması yahut aktif hale gelmesi komutları anında iletilir. Mekanik hareketli parçalar barındırmayan söz konusu donanım, fiziksel aşınma riskini bütünüyle ortadan kaldırır. Parçalar arası sürtünme yaşanmadığından cihazın çalışma ömrü son derece uzun sürer. Tesisin bakım maliyetleri de böylece minimum seviyelere iner.
Titreşimli Sensörlerin Çalışma Mekanizması
Sistemin merkezinde fiziksel dalgalanmaları elektrik sinyallerine çeviren ileri teknoloji donanımlar yer bulur. Gövdeye entegre edilen bileşenler, çatalın havada serbest biçimde salınmasını destekler. Havada titreşen uçların kendine has bir ritmi vardır. Tankın içerisine akışkan yahut katı madde dolduğunda, bütün kütle metal çatalın etrafını sarar. Çatalın etrafını kaplayan yoğun kütle, titreşim hızını baskılar. Baskılama işlemi sonucunda sensörün frekansı aniden düşer. Sistem, aradaki milimetrik farkı referans alıp ölçüm yapar. Hassas devreler, dışarıdan gelen en ufak direnci dahi kaydeder.
Piezoelektrik bileşenlerin görevi
Ekipmanın çalışmasını tetikleyen başat güç, piezoelektrik kristallerin ürettiği enerjiden gelir. Bahsedilen kristaller, elektriksel gerilimi fiziksel harekete dönüştürme yeteneği barındırır. Kristallerden doğan enerji, çatalın uç kısımlarına aktarılır. Uç kısımlar, dışarıdan zıt bir kuvvet gelene dek ritmini bozmadan titreşir. Dışarıdan uygulanan basınç, akışkanın yoğunluğuna bağlı biçimde çatalın hareket serbestliğini sınırlar. Sistemin dayanıklılığı, tamamen kristallerin kalitesine bağlıdır. Yüksek kaliteli piezoelektrik malzemeler, yıllarca aynı performansı korur. Ortam sıcaklığındaki ani dalgalanmalar, kristallerin titreşim üretme kapasitesine zarar vermez.
Sürekli titreşim üreten sistem, kendi içinde kapalı bir döngü kurar. Elektrik enerjisi, kristaller üzerinden geçerek mekanik bir vuruşa döner. Vuruşlar, saniyede yüzlerce kez tekrarlanır. İnsan gözünün algılayamayacağı ufak salınımlar, endüstriyel takip işlemlerinin kalbinde yer alır. İnsan gözünün takip edemeyeceği detaylı salınımlar, üretim aşamalarının güvenliğini artırır. Sensörün dış yüzeyi, ortam koşullarına dayanıklı metallerden üretildiğinden döngü hiçbir zaman kesintiye uğramaz. Böylelikle işletmeler, vardiya boyunca malzemenin durumundan emin kalır.
Frekans değişimlerinin tespit edilmesi
Deponun içerisine pompalanan akışkan, metal uçlara ulaştığı an titreşim frekansı keskin bir düşüş yaşar. Ekipmanın beyni niteliğindeki mikroişlemci, yaşanan değişikliği milisaniyeler içerisinde okur. Düşüş hissedildiği an iç kısımdaki röleler aktif konuma geçer. Tesisin otomasyon birimi, rölelerden gelen uyarılar eşliğinde harekete geçer. Yazılım, tankın tamamen dolduğunu yahut belirlenen alt sınırın aşağısına düştüğünü böyle algılar. Sinyal iletimi sırasında kablolarda yaşanabilecek gecikmeler dahi tolere edilecek biçimde planlanmıştır.
Mikroişlemciler, sadece frekansın düşüşünü değil, aynı zamanda yükselişini de kaydeder. Madde tanktan boşalırken çatal yeniden serbest kalır. Serbest kalan uçlar eski ritmine döner. Sistem bu sefer tankın boşaldığına dair bildirim gönderir. Çift yönlü haberleşme sayesinde kontrol mekanizmaları kusursuz işler. İşletme personeli, kontrol panosundaki ekranlar aracılığıyla tankların durumunu anlık izler.
Hangi Maddelerin Ölçümünde Tercih Edilir?

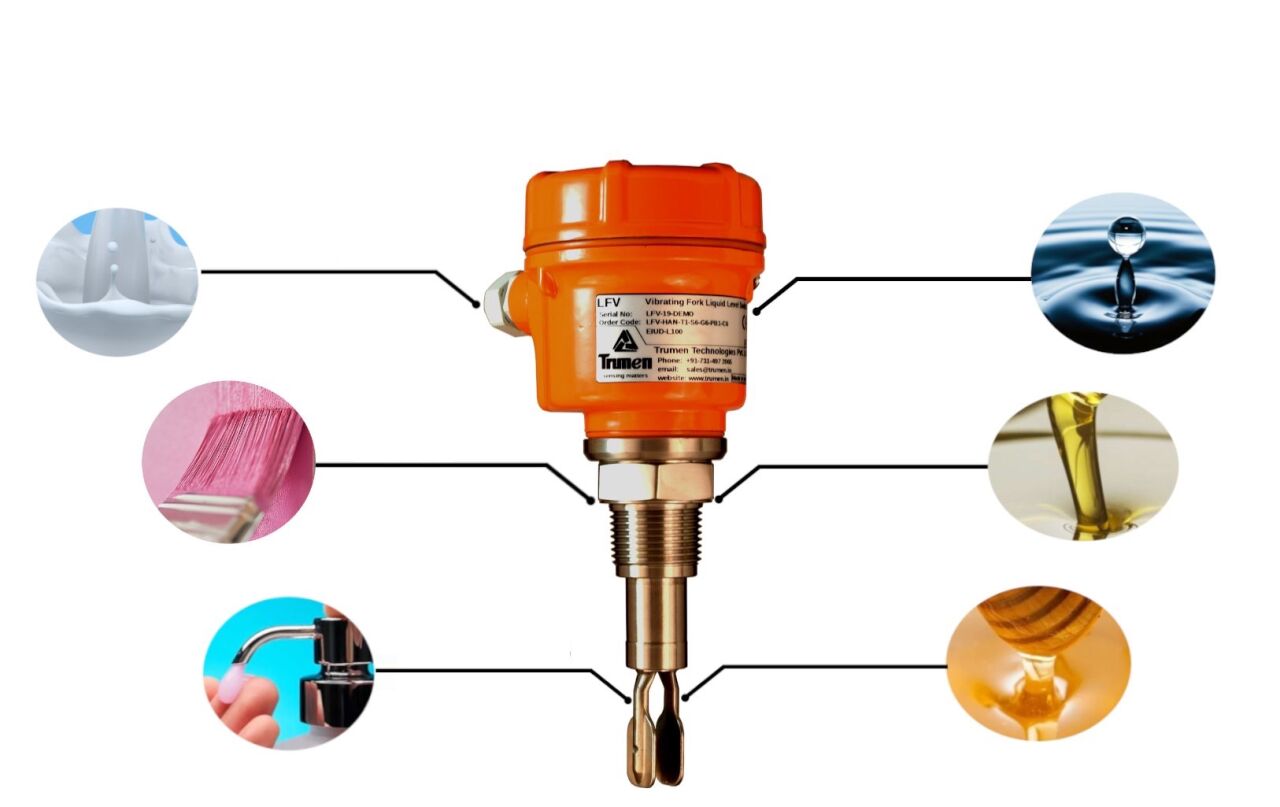

Sanayinin çeşitli kollarında işlenen hammaddelerin fiziksel özellikleri muazzam değişiklikler barındırır. Kimi fabrikalarda su benzeri akıcı maddelerin düzeyi ölçülürken, kimi tesislerde un yahut kireç tarzındaki toz maddelerin kontrolü zorunluluk taşır. Titreşimli seviye şalterleri, geniş bir uygulama alanına uyum gösteren yapısıyla dikkat çeker. Yüzlerce sektöre hitap eden mekanizmalar, sıvı ve katı ayrımı gözetmeksizin üstün başarı yakalar. Maddeye temas eden kısımların paslanmaz çelikten dökülmesi, asitli yahut bazik ortamların yıpratıcı etkilerini ortadan kaldırır. Malzemenin cinsi fark etmeksizin, okuma hassasiyeti daima maksimum düzeyde kalır.
Sıvı akışkanlardaki hassasiyet durumu
Su, yağ, meyve suyu yahut petrol türevleri tarzındaki sıvıların ölçümünde sıklıkla bu cihazlardan faydalanılır. Sıvının yoğunluğu, vizkozite derecesi yahut iletkenlik seviyesi ölçüm kalitesini bozmaz. Yüzeyinde köpük biriken akışkanların bulunduğu tanklarda bile cihaz, yanıltıcı sinyaller göndermeden sadece asıl sıvıyı saptar. Kaynayan, dalgalanan yahut karıştırıcılar vasıtasıyla çalkalanan akışkanlar, metal uçların okuma kapasitesini sekteye uğratmaz. Sıvının sıcaklığı yahut basınç değeri aniden değişse bile, sistemin ölçüm doğruluğu sabit kalır.
Yapışkan nitelikli reçineler yahut yoğun kıvamlı şuruplar dahi sistemlerle rahatça izlenir. Çatalın devam eden titreşimi, sıvının yapışarak tortu bırakmasını büyük oranda engeller. Kendi kendini temizleme eğilimi taşıyan yapı, sıvı ölçümlerinde hatasız sonuçlar verir. Fabrikalar, tank içindeki karışımları güvenle hazırlarken, sensörlerin gönderdiği anlık sinyallere güvenir.
Katı ve toz malzemelerde dayanıklılık
Tahıl siloları, çimento üretim alanları, plastik granül depoları tarzındaki ortamlarda katı maddelerin miktarını ölçmek apayrı bir uzmanlık ister. Çatal yapının boyutu, toz zerreciklerinin arasına kolayca girebilecek şekilde ayarlanır. Kum, çakıl, hayvan yemi yahut kömür tozu tarzındaki dolgular, deponun içine boşaltılırken yoğun bir toz bulutu koparır. Optik yahut ultrasonik sensörler uçuşan tozlardan kötü yönde etkilenirken, bahsi geçen titreşim cihazları doğrudan malzemenin fiziksel temasına odaklandığından kusursuz bir okuma yapar.
Aşındırıcı özellikteki tanecikler metal yüzeye çarptığında bile sensörün gövdesi yıpranmaz. Katı maddelerin ağırlığı nedeniyle meydana gelebilecek bükülmelere karşı korunaklı bir gövde dizayn edilmiştir. Tonlarca ağırlıktaki malzemenin altında kalsa dahi, dış kabuk sağlamlığını yitirmez. Depo boşaltılırken yüzeyde kalan ufak tefek parçalar, cihazın çalışmasını aksatmaz. Cihazın kendi kendine uyguladığı mikro titreşimler, tozların dökülüp temizlenmesine yol açar.
Kimyasal ve tehlikeli karışımlarda ölçüm standartları
Yanıcı, parlayıcı yahut cildi tahriş edici kimyasal karışımların takibi ekstra güvenlik tedbirleri barındırır. Standart aletlerin asitli sular yahut kostik soda tarzı agresif sıvılarda hızla eridiği gözlemlenir. Bahsi geçen çatal sensörler, tamamen korozyona dirençli metallerden dökülür. Kimya fabrikalarında zehirli gaz çıkışı yaşanan kapalı tanklarda hiçbir sızıntıya mahal vermeden ölçüm sürdürülür. Uç kısımlara tatbik edilen koruyucu özel kaplamalar, kimyasalın metal dokuya işlemesini bütünüyle engeller. Sensör, içerideki tehlikeli maddenin milimetrik artışını bile hassasiyetle okur. Böylece çalışanların hayati güvenliği koruma altına alınmış sayılır. İş güvenliği kurallarının tavizsiz uygulandığı tesislerde, söz konusu sertifikalı cihazlara sıklıkla başvurulur.
Profesyonel Cihaz Tedarikinde Aktif Ölçüm Enstrümanları Üstünlüğü
Üretim tesislerinde ölçüm donanımlarının doğru seçilmesi, sistemin güvenilirliğini doğrudan belirler. Tam bu aşamada karşımıza nitelikli bir marka çıkar. Aktif Ölçüm Enstrümanları (Aktif Instruments) firması; enerji, kimya, gıda ve ilaç benzeri sayısız sektöre uygun ölçüm aparatları tedarik eden lider bir çözüm ortağı niteliği taşır. En üst düzey teknoloji sensörlerle donatılmış debimetreler, transmitterler, şalterler ve seviye göstergeleri, işletmelerin beklentilerine kusursuz yanıt verir.
Zorlu çalışma koşullarında dahi yüksek hassasiyet, sağlamlık ve kesintisiz performans arayışlarını eksiksiz karşılar. Firmanın müşteri memnuniyetini merkeze alan hizmet anlayışı, işletmelerin kendine has işlemlerine uygun mühendislik çözümlerini ulaştırmasına zemin hazırlar. Kurulan modern tesisler, markanın getirdiği teknoloji sayesinde aralıksız üretime devam eder. Sistemlerin projelendirilmesi, makul modelin bulunması ve teknik destek aşamaları firmanın uzman kadrosu eliyle yürütülür. Böylece fabrikalar, üretim hedeflerine fire vermeden ulaşır.
Küresel işbirlikleri ile sektörel çözümler
Küresel marka temsilcilikleri aracılığıyla dünya standartlarındaki teknolojik aletleri yerel pazara taşıyan Aktif Ölçüm Enstrümanları, sektördeki kalitesini daima korur. JSP Industrial Controls, BD Sensors, Galltec + mela benzeri dev markaların güvenilirliğini, kendi mühendislik birikimiyle harmanlar. Fabrikaların uzun ömürlü ve kişiselleştirilebilir ölçüm enstrümanlarına erişmesini son derece kolaylaştırır. Üretim bantlarının durmasını önleyen, proses güvenliğini zirveye taşıyan teknolojik aletler, Aktif Instruments güvencesiyle tesislere kurulur.
Yurtdışındaki yenilikler eş zamanlı biçimde Türkiye sanayisine kazandırılır. Tesis yöneticileri, onaylı ve sertifikalı donanımlar sayesinde uluslararası kalite standartlarını kolayca yakalar. Global markaların ar-ge yatırımları, yerel sanayicinin doğrudan fabrikasında hayat bulur. İşletmelerin rekabet gücünü yükselten cihazlar, yıllarca değişim istemeden görev yapar. Yatırım maliyetlerini kısa sürede amorti eden sensörler, sanayicinin bütçesine dost bir profil çizer.
Montaj ve Bakım Aşamasında Bilinmesi İcap Edenler
Mekanizmaların üstün performans sergilemesi, doğru montaj işlemlerine ve aksatılmayan kontrollere bağlıdır. Sensörlerin tankın tavanından, yan duvarlarından yahut zemin kısmından montajlanma imkanı bulunur. Boru hatlarına yatay yahut dikey açılarla yerleştirilir. Sensörün vidalanacağı alan, dışarıdan gelen akışkanın doğrudan üzerine dökülmeyeceği sakin bir köşe seçilmelidir. Yanlış açıyla yapılan kurulumlar, sinyallerin hatalı okunmasına zemin hazırlar. Bağlantı noktalarındaki contaların tam oturtulması sızdırmazlığı garanti altına alır. Uzman ekiplerin hazırladığı projeler dahilinde yapılan yerleşimler, tesisin işleyişiyle tam uyum yakalar. Cihaz boyutları, dar alanlara dahi rahatça sığabilecek kompakt formda dizayn edilmiştir.
Doğru konumlandırmanın cihaz ömrüne etkisi
Çatal sensörü monte ederken tank içindeki karışım pervanelerinin hareket alanı kesinlikle hesaba katılmalıdır. Pervanelerin yaratacağı şiddetli akıntılar yahut sıçrayan sert parçalar, sensörün ucuna zamanla hasar verebilir. Riskleri sıfırlamak maksadıyla koruyucu bariyerler yahut özel montaj manşonları tercih edilmelidir. Cihazın kablo bağlantıları, dışarıdan sızabilecek nem, buhar ve toza karşı sızdırmaz rakorlarla izole edilmelidir. Elektrik bağlantıları, üretici firmanın paylaştığı şemalara uygun biçimde titizlikle yapılmalıdır. Akım dalgalanmalarına karşı topraklama hattı mutlaka çekilmelidir. Sensörler, dışarıdaki hava şartlarından etkilenmesin diye kalkan niteliğinde koruyucu kapaklarla donatılmalıdır. Kablo kanallarından su sızması ihtimaline karşı bağlantı uçları aşağı bakacak açıyla bükülmelidir. Fabrika içerisindeki ağır makinelerin yarattığı devasa sarsıntılar, doğru vidalanmış bir sensörü yerinden oynatamaz.
Periyodik kontrollerin tesisata katkıları
Fiziksel aşınmaya pek maruz kalmadığından bahsi geçen mekanizmaların rutin bakım ihtiyacı hayli düşüktür. Yine de yapışkan nitelikli sıvıların depolandığı tanklarda, çatalın diplerinde aylar içerisinde tortu birikimi yaşanabilir. Tortu tabakası, çatalın salınım yeteneğini kısıtlayacağından hatalı okuma oranını artırır. Belli periyotlarda tank içi boşaltıldığında sensör yüzeyinin basınçlı su yahut yumuşak fırçalarla temizlenmesi faydalıdır. Temizlik esnasında sert, çizici aletlerden ve aşırı güçlü kimyasallardan kesinlikle kaçınılmalıdır.
Cihazın iç kısmında yer alan elektronik kart, tozdan ve rutubetten uzak tutulmalı, koruyucu gövde kapağı her daim sıkıca kapalı bırakılmalıdır. Gözle yapılan ufak muayeneler dahi, büyük arızaların önüne geçilmesinde kilit rol oynar. Sensörlerin kalibrasyon ayarları, fabrika çıkışında kusursuz biçimde ayarlanmış durumdadır. İlerleyen yıllarda harici bir kalibrasyon işlemi istenmez. Bahsedilen teknolojik rahatlık, teknik ekiplerin iş yükünü ciddi manada hafifletir. Tesis yönetimi, yalnızca kablolarda ezilme yahut kopma yaşanıp yaşanmadığını senede birkaç kez denetleyerek tam güvenlik yakalar.
Sıkça Merak Edilen Sorularla Ölçüm Sistemleri
Sanayi yatırımcıları, fabrikaları için donanım seçerken sayısız detayı ince eleyip sık dokur. Seviye kontrol şalterleri etrafında akıllara takılan soru işaretlerini şeffaf biçimde yanıtlamak, doğru tercihler yapılmasına kapı aralar. Karmaşık görünen sistemlerin çalışma mantığı kavrandığında, tesislerin üretim kapasitesi çok daha yukarı taşınır.
Bu sensörler hangi sektörlerde kendine yer bulur?
Su arıtma merkezlerinden süt işleme fabrikalarına, ilaç üretim bantlarından maden ocaklarına dek sayısız tesiste bu cihazlardan yararlanılır. Arıtma havuzlarında çamur oranının hesaplanması, kimya fabrikalarında tehlikeli asit tanklarının taşmasının engellenmesi gibi hayati görevler üstlenir. Gıda sektöründe un siloları, çikolata kazanları yahut kızartma yağı tankları, söz konusu sensörlerin sıklıkla yerleştirildiği noktalardır. Hijyen kurallarının katı işlediği süt ve peynir tesislerinde, bakterilerin barınamayacağı düz yüzeyli tasarımlara yer verilir. Buna ilaveten kağıt fabrikalarındaki hamur kazanları, yoğunluk sebebiyle ölçümü en zor alanlardandır. Titreşimli şalterler zorlu çamursu hamurlarda bile kesintisiz sonuç verir.
Zorlu ortamlarda güvenilirlik nasıl sürdürülür?
Aşırı yüksek sıcaklık, şiddetli tank içi basıncı yahut korozyon yapan güçlü asitler, sıradan ölçüm aletlerinin kısa sürede parçalanmasına yol açar. Oysa özel alaşımlı paslanmaz çelikten dökülen titreşim çatalları, yıkıcı şartlara karşı son derece dirençlidir. Toz patlaması riski taşıyan depolarda yahut yanıcı gazların biriktiği ortamlarda, ATEX belgeli donanımlar son derece güvenli biçimde görevine devam eder. Aside karşı teflon kaplamalarla güçlendirilen çatallar, en ağır kimyasal ortamlarda aşınmayı sıfıra indirir.
Mekanizmanın dış muhafazası, sızdırmazlık sertifikalarıyla suya ve toza karşı korunur. Açık havada, şiddetli yağmur ve kar altında kalan dış mekan silolarında bile dış kabuk su geçirmez. Bütün zorlu hava ve basınç şartları bir araya gelse bile, mühendislik harikası sistemler milimetrik sapma yapmadan verileri işlemeyi sürdürür. Kurulan sağlam altyapı, endüstriyel tesislerin uzun yıllar boyunca güvenle üretim yapmasına imkan tanır. İşletmenizi modern sanayi standartlarına taşıyan teknolojik yatırımlar sayesinde rakiplerinizin her daim önünde yer alırsınız. Tesisinizin üretkenliğini artırmak ve sürdürülebilir başarıyı yakalamak adına profesyonel ölçüm sistemlerinden faydalanılır.
