Şamandıralı Seviye Transmitteri

Şamandıralı seviye transmitteri, endüstriyel tesislerdeki sıvıların anlık durumunu izlemeye yarayan hassas bir ölçüm cihazıdır. Depolama tankları, kazanlar ve silolarda yer alan akışkanların miktarını belirleme işlemi, tesislerin güvenli işleyişi adına kritik bir görev üstlenir. Sıvı yüzeyinde yüzen bir parçanın, seviye değişimlerine bağlı biçimde hareket etmesi prensibiyle çalışır. Manyetik bir alan yardımıyla bu hareket, elektriksel sinyallere dönüşür. Böylece, otomasyon sistemleri sıvı miktarını anlık biçimde okuyabilir. Kimya, gıda, enerji ve su arıtma tesisleri gibi sayısız sahada bu cihazlara sıkça başvurulur. Sıvı seviye ölçümü aşamasında hata payını en aza indiren bu sistemler, zorlu ortam şartlarında dahi dirençli yapılarıyla dikkat çeker.

Şamandıralı Seviye Transmitteri Nedir?

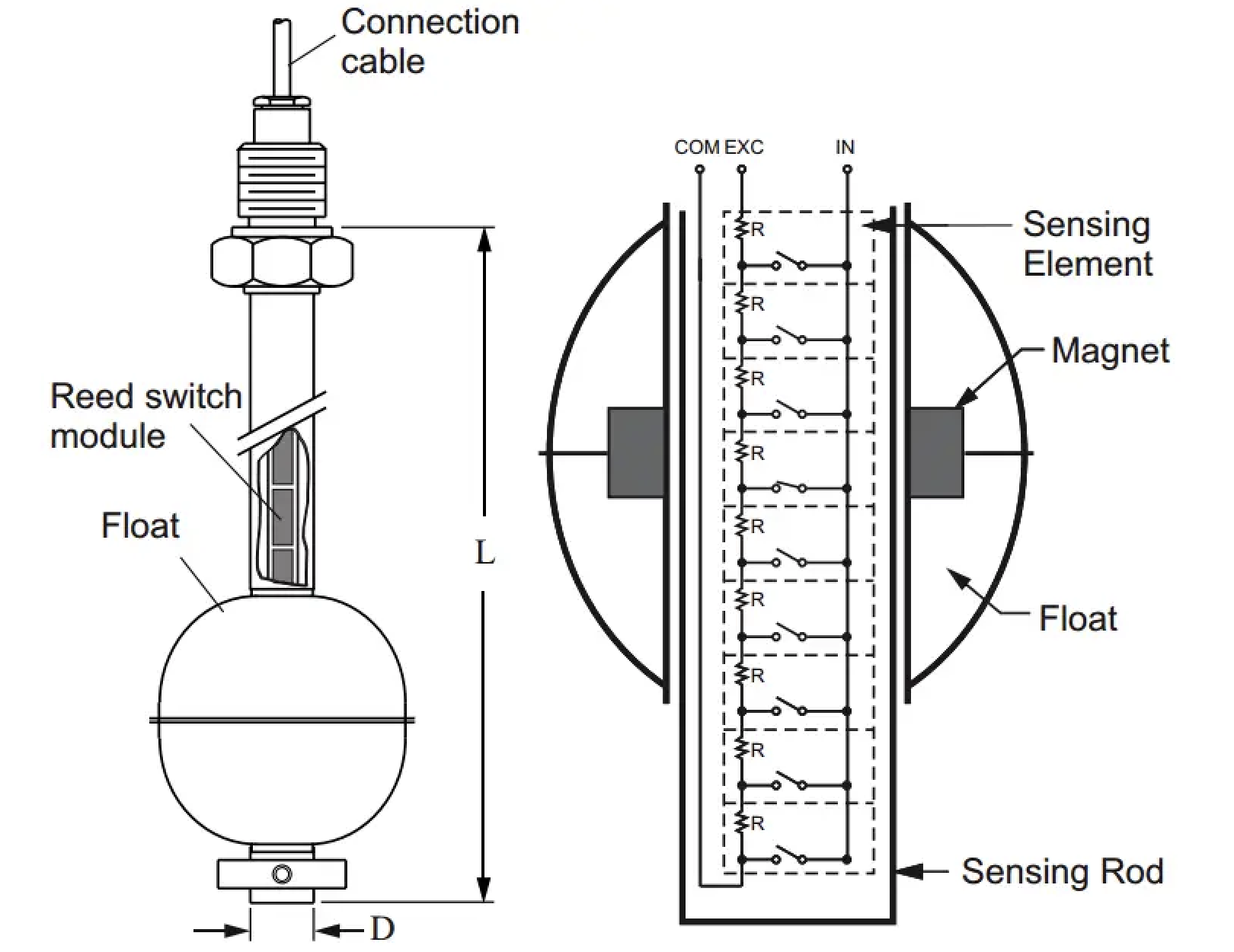

Sıvı miktarının izlenmesi mecburi bölgelerde, mekanik hareketi elektronik veriye çeviren ekipmanlara şamandıralı seviye ölçüm cihazları adı verilir. Kılavuz bir boru veya çubuk üzerinde aşağı yukarı kayabilen, sıvının kaldırma kuvvetinden faydalanan bir yüzücü elemandan meydana gelir. Bu yüzücü elemanın içinde güçlü bir mıknatıs yer alır. Boru bünyesinde ise reed switch adı verilen dizili kontaklar veya manyetostriktif teller bulunur. Mıknatıs, sıvı seviyesiyle birlikte hareket ettikçe boru içindeki kontakları sırasıyla kapatır. Direnç değerindeki bu değişim, doğrudan standart analog sinyallere çevrilerek kontrol paneline iletilir. Endüstriyel otomasyon projelerinde, manyetik şamandıra mekanizmasının sadeliği ve dayanıklılığı sayesinde bakım ihtiyacı minimum seviyeye iner. Uzun süreli çalışmalarda bile ilk günkü ölçüm doğruluğunu koruması, endüstriyel yatırımların geri dönüşünü hızlandırır. Sinyal çevrim hızı ve anlık tepki süresi sayesinde operatörler tankın doluluk durumunu saniye saniye takip edebilir.

Cihazın çalışma prensibi

Bir akışkanın seviyesi yükseldiğinde veya düştüğünde, yüzücü parça kaldırma kuvvetinin tesiriyle sıvıyla eş zamanlı hareket eder. Gövde bünyesindeki manyetik alan, sensör çubuğundaki elektronik devreleri tetikler. Devrenin ürettiği sinyal, tankın doluluk oranını oransal bir bilgiye dönüştürür. Kontrol üniteleri bu bilgiyi okuyarak pompaları çalıştırabilir, valfleri açıp kapatabilir veya acil durum alarmlarını tetikleyebilir. Sistemin kalibrasyonu, akışkanın yoğunluğuna göre fabrikasyon aşamasında ayarlanır. Montaj sonrasında ek bir ayarlamaya nadiren ihtiyaç duyulur. Mekanik parça sayısının azlığı, aşınma ve yıpranma riskini büsbütün siler. Bu yapı, cihazın uzun yıllar boyunca arızalanmadan görev yapmasına fırsat verir. Güvenilir ve tutarlı sinyal üretimi, fabrikanın iş akışını güvence altına alır. Otomasyon senaryolarında kesintileri önlemek maksadıyla doğrudan fiziksel ölçüm yapan bu hassas tasarımların rolü büyüktür.

Hangi sektörlerde tercih edilir?

Petrol rafinerileri, petrokimya tesisleri, atık su arıtma merkezleri ve ilaç üretim fabrikaları, tank seviye kontrolü uygulamalarında sıklıkla bu cihazları sistemlerine entegre eder. Yanıcı ve parlayıcı sıvıların depolandığı alanlarda patlamaya karşı korumalı sertifikalı modeller seçilir. Gıda tesislerinde hijyen standartlarına uygun, paslanmaz çelik veya teflon kaplamalı yüzeyler aranır. Su depolarından yakıt tanklarına, asit tanklarından kızgın yağ kazanlarına kadar çok geniş bir alanda bu teknolojiye rastlamak mümkündür. Kimyasal reaksiyonların gerçekleştiği kapalı tanklarda da, dış ortamdan bağımsız ve güvenli ölçüm yeteneği sayesinde başrolü üstlenir. İşletmeler, üretim kayıplarını engellemek ve iş güvenliğini artırmak amacıyla bu hassas teknolojiye bütçe ayırır. Denizcilik sektöründe sintine tanklarından tatlı su depolarına kadar her türlü denge unsurunun takibinde de yine aynı teknoloji karşımıza çıkar.

Manyetik Şamandıra Sistemlerinin Avantajları Nelerdir?

Geleneksel ölçüm yöntemleri yerine manyetik sistemleri tercih eden tesisler, uzun vadede ciddi maliyet avantajları yakalar. Temaslı ölçüm yapmasına rağmen, sadece yüzücü parçanın sıvıyla temas etmesi, iç aksamın korunmasına yardımcı olur. Köpüklenme, kaynama veya buharlaşma gibi ölçümü zorlaştıran fiziksel reaksiyonlar, ultrasonik veya radar tipli sensörleri yanıltabilir. Ancak mekanik sıvı izleme sistemleri, sıvının öz kütlesine dayalı fiziksel bir tepki verdiği için bu tür yüzeysel dalgalanmalardan etkilenmez. Güvenilir ve tutarlı veri akışı, üretim kalitesini doğrudan artırır. Bakım aralıklarının uzunluğu, personelin tehlikeli alanlarda geçirdiği süreyi kısaltır, böylece iş sağlığı ve güvenliği hedeflerine doğrudan destek verir. Radar teknolojisinin dahi zorlandığı ağır buharlı ortamlarda fiziksel temasın getirdiği kesinlik, mühendislerin bu sistemi ana tercih listesine eklemesine yol açar.

Zorlu ortamlarda dayanıklılık

Endüstriyel sahalar, yüksek basınçlı veya aşırı sıcak ortamlara sahne olur. Bu tür çetin şartlar, sıradan ölçüm ekipmanlarının kısa sürede arızalanmasına yol açabilir. Çelik, titanyum veya PVDF gibi korozyona dayanıklı materyallerden üretilen cihazlar, agresif asit ve bazik bileşenlerin içinde sorunsuz çalışır. Dış gövdenin sağlamlığı, titreşimli ve darbeli çalışma alanlarında dahi mekanik bütünlüğü muhafaza eder. Cihazın izolasyon yapısı, elektriksel parazitlerin sinyal kalitesini bozmasını engeller. Tozlu veya yoğun nemli ortamlarda tam sızdırmazlık vadeder. Tüm bu yapısal özellikler, işletmelerin duruş sürelerini azaltarak üretim devamlılığını garanti altına alır. Kimyasal korozyonun yüksek seviyelere ulaştığı asit banyolarında bile teflon kaplı yüzeyler sayesinde ölçüm doğruluğu yıllarca bozulmadan korunur.

Hassas ölçüm kapasitesi

Üretim proseslerinde milimetrik sapmalar bile büyük maddi kayıplara yol açma riskini taşır. Sensör borusu içindeki reed kontakların dizilim sıklığı, cihazın hassasiyet derecesini belirler. Yüksek çözünürlüklü modellerde, kontak aralıkları beş milimetreye kadar düşebilir. Bu ince aralık, operatörlerin tank bünyesindeki en ufak seviye değişimini bile anında ekranlarında okumalarına imkan tanır. Akışkanın vizkozite değerlerine uygun tasarlanan şamandıra küreleri, sürtünme kaybı yaşamadan sensör çubuğu üzerinde pürüzsüzce kayar. Kararlı ve kesintisiz okuma yeteneği, dozajlama ünitelerinde hammadde sarfiyatını optimize eder, kalite standartlarının korunmasına zemin hazırlar. Ürün kalitesini standardize etmek isteyen imalatçılar, bu veriler ışığında dozaj pompalarını sıfır hatayla programlayabilir. İlaç sanayisinde karışım oranlarındaki yüzde birlik bir sapma bile tüm formülü bozacağı için bu derece kesin okuma yapan teknolojiler imalatın belkemiğidir.

Doğru Sensör Seçimi Nasıl Belirlenir?

Projeye en uygun cihazı belirlerken tesisin fiziksel koşulları ve akışkanın kimyasal yapısı dikkate alınmalıdır. Yanlış materyal seçimi, kısa sürede çürüme, tıkanma veya sensör arızalarına sebep olur. İşletme mühendisleri, tankın ebatlarından ortamın sıcaklık değerlerine kadar sayısız parametreyi masaya yatırır. Kesin projelendirme aşaması, satın alma maliyetlerinden ziyade işletme ömrünü doğrudan tayin eder. Akışkanın iletkenlik durumu, pH değeri ve tortu bırakma eğilimi, şamandıra yapısının tasarımında kilit role sahiptir. Bağlantı flanşlarının ölçüsü ve standartları da uluslararası normlara uyum sağlamalıdır. Flanş bağlantılarının basınç sınıfları, boru hatlarındaki ani dalgalanmalara direnecek standartta belirlenmelidir. Bu hassas planlama aşaması, sahadaki sürpriz arızaların peşinen önüne geçer.

Sıvı yoğunluğu ve basınç etkisi

Suyun kaldırma kuvveti ile yoğun kimyasalların kaldırma kuvveti birbiriyle eşdeğer konumda değildir. İzlemesi yapılacak maddenin yoğunluğu, yüzücü parçanın hacmini ve ağırlığını doğrudan değiştirir. Düşük yoğunluklu sıvılar için daha büyük ve hafif şamandıra küreleri seçilirken, yüksek yoğunluklu akışkanlarda daha küçük küreler iş görür. Tank içindeki basınç da dikkate alınması elzem hususlardan biridir. Yüksek basınç, içi boş kürenin ezilmesine yol açabilir. Bu riski bertaraf etmek için, yüksek basınca dayanıklı özel alaşımlı veya içi dolu yüzücü elemanlar sisteme dahil edilir. Akışkanın dinamik yapısını göz ardı etmek, sistemin devreye alınma aşamasında büyük hatalara zemin hazırlayabilir. Sıkışmış gazların basıncı aniden artırması ihtimali göz önünde bulundurularak cihazın mekanik dayanım sınırları her zaman ölçülen değerlerin çok üstünde tutulur.

Montaj şekli ve tank yapısı

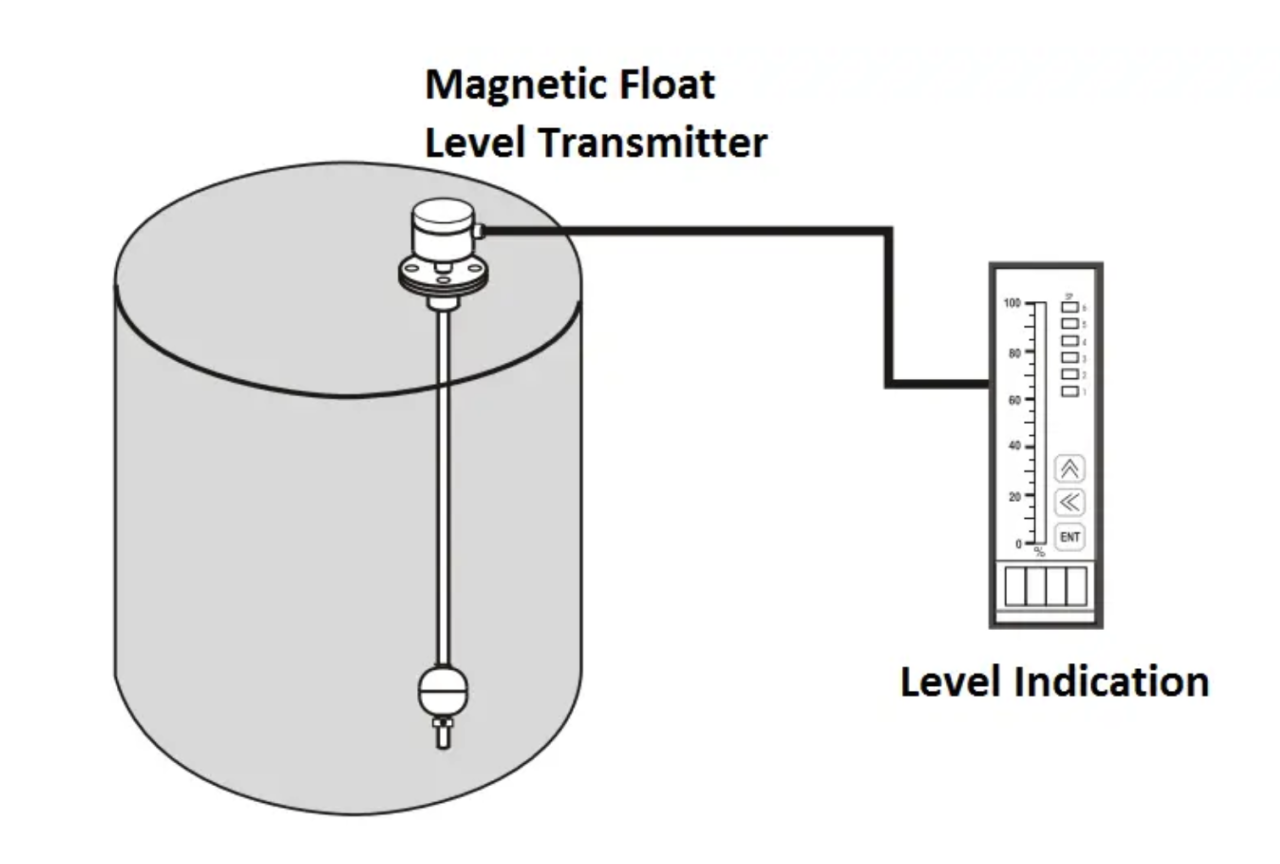

Tankın üstünden, altından veya yan yüzeyinden montaj yapmak mümkündür. Kapalı tanklarda en yaygın yöntem üstten montajdır. Kılavuz çubuk tankın tavanından tabanına kadar uzanır. Çok derin silolarda kılavuz çubuğun esnememesi adına tabandan sabitleme işlemi uygulanır. Dar alanlarda veya üstten erişimin imkansız olduğu durumlarda, dışarıdan bağlamalı seviye göstergeleri alternatif bir rota çizer. Tankın geometrisi, içindeki karıştırıcı mikserler veya ısıtıcı serpantinler, montaj yerini belirlerken göz önünde tutulmalıdır. Çalkantılı sıvılarda şamandıranın istikrarlı çalışmasını desteklemek maksadıyla koruyucu dalgakıran borular sisteme eklenir. Karıştırıcı kanatların yarattığı girdaplar, yüzücü parçayı hırpalayabileceği için bu koruyucu borular stabil ölçüm adına büyük fayda getirir.

Sıvı Seviyesi Takibinde Yaşanan Zorluklar ve Çözüm Yolları

Endüstriyel tesislerde sıvıların anlık takibi sırasında pek çok mekanik veya kimyasal engelle karşılaşılır. Yoğun köpük tabakaları, buhar bulutları veya dalgalı yüzeyler, temassız cihazların sinyallerini kırarak hatalı okumalara yol açar. Şamandıra tabanlı teknolojiler, bu tarz yanılsamalara karşı bağışıklık taşır. Yüzücü eleman, sıvının fiziksel yapısıyla doğrudan temas halinde kalarak köpük veya buhar katmanlarını tamamen görmezden gelir. Katı partikül barındıran akışkanlarda ise, mekanizmanın tıkanmaması adına daha geniş toleranslı veya tamamen pürüzsüz yüzeylere sahip tasarımlar tercih edilir. Sahada karşılaşılan zorluklar, doğru mühendislik hesaplamaları ve amaca uygun malzeme seçimiyle kolayca aşılır.

Noktasal ve sürekli seviye ölçümü arasındaki farklar

Endüstriyel otomasyon projelerinde iki tür sıvı takip mekanizması karşımıza çıkar. Noktasal ölçüm, sıvının belirli bir yüksekliğe ulaşıp ulaşmadığını tespit eden basit sınır şalterleri vasıtasıyla yapılır. Sadece tank dolduğunda veya boşaldığında sinyal gönderir. Sürekli ölçüm ise tankın tabanından en üst noktasına kadar her milimetredeki değişimi kesintisiz biçimde aktarır. Endüstriyel sensörler vasıtasıyla anlık veriye ihtiyaç duyan fabrikalar, sürekli izleme yapabilen hassas ekipmanları sistemlerine entegre eder. Şamandıra tabanlı transmitterler, tam olarak bu sürekli izleme görevini kusursuzca yerine getirir. Operatörler, tankın yüzde kaçlık diliminin dolu olduğunu saniye saniye ekranlarından okur. Böylelikle üretim bandındaki hammadde akışı çok daha planlı ve güvenli bir zemine oturur. Beklenmedik duruşların önüne geçmek adına kesintisiz veri akışı büyük bir değer taşır.

Bakım ve Kalibrasyon İşlemleri

Endüstriyel ölçüm aletleri düzenli kontroller sayesinde uzun ömürlü bir çalışma sergiler. Hareketli parça sayısının az olması sebebiyle minimum mekanik arıza riski barındırır. Bakım personeli, periyodik duruşlarda şamandıra küresinin serbestçe hareket edip etmediğini kontrol eder. Yapışkan veya kristalize formdaki akışkanlar, kılavuz çubuk üzerinde birikerek hareketin engellenmesine yol açabilir. Düzenli temizlik rutinleri, bu tarz tıkanmaların önüne geçer. Elektronik kısımlarda oksitlenme olup olmadığı, kablo bağlantılarının sağlamlığı da rutin kontrollerin ayrılmaz bir parçasıdır. İleri düzey haberleşme protokollerine donatılmış modeller, uzaktan teşhis yeteneğiyle arızaların önceden tespitine imkan tanır. Kontrol odasından yapılan dijital ayarlamalar, sahadaki müdahale sürelerini büyük oranda kısaltır. Geleneksel sistemlerdeki manuel kalibrasyon zorluğu, modern cihazlarda yerini yazılım destekli hızlı güncellemelere bırakır.

Otomasyon sistemleriyle entegrasyon

Güncel tesislerde ölçülen verilerin tek bir merkezde toplanması ve işlenmesi bir zorunluluktur. Elde edilen seviye verisi; PLC, SCADA veya DCS sistemlerine anında aktarılır. Standart 4-20 mA çıkış haricinde, dijital haberleşme protokolleri, verilerin hızlı ve hatasız iletilmesine zemin hazırlar. Akıllı fabrikalarda, elde edilen seviye bilgileri bulut sunuculara yönlendirilerek büyük veri kümelerine katılır. Üretim planlaması, hammadde siparişleri ve lojistik operasyonları, bu gerçek zamanlı veriler ışığında kusursuzca organize edilir. Kesintisiz bilgi akışı, insan hatasından kaynaklı kazaları minimize ederek tesis güvenliğini en üst düzeye çıkarır. Tüm fabrikanın dijital ikizini canlandıran mühendislik yazılımları, bu sahadan gelen anlık bildirimlerle beslenerek tam otomatik karar mekanizmalarını aktif hale getirir.

Çevresel faktörlerin ölçüme etkisi

Dış mekana kurulan tanklar, gece ve gündüz arasındaki büyük ısı farklarına maruz kalır. Soğuk havalarda akışkanın donması veya aşırı sıcaklarda buharlaşması, mekanik ölçüm sistemlerini zorlayan etkenlerdir. Isıtıcılı özel izolasyon ceketleri, kış aylarında akışkanın donmasını önleyerek cihazın sorunsuz çalışmasına katkıda bulunur. Aynı şekilde, yaz aylarında güneşe direkt maruz kalan elektronik ünitelerde ısınma problemleri ortaya çıkabilir. Gölgelik veya soğutucu muhafazalar, elektronik devre kartlarının zarar görmesini engeller. Titreşimli ortamlarda, motor ve pompa bağlantılarına yakın kurulan cihazlarda amortisörlü flanş bağlantıları tercih edilir. Tesisin coğrafi konumu ve çevresel şartları, cihazın tasarım aşamasında muhakkak hesaplanmalıdır. Rüzgar yükü, havadaki tuz oranı ve bağıl nem miktarı gibi dış etmenler, koruma sınıflarının belirlenmesinde yol gösterici rol oynar.

Tehlikeli Alanlarda Güvenlik Kriterleri

Yanıcı gazların, uçucu kimyasalların veya patlayıcı tozların bulunduğu sahalar, uluslararası normlara göre patlama korumalı bölge unvanı taşır. Bu tarz kritik bölgelerde tercih edilecek mekanik ekipmanlar, kıvılcım veya ark çıkarma riski taşımamalıdır. Patlama korumalı sertifikalı seviye ölçüm cihazları, içlerinde yaşanabilecek herhangi bir kısa devreyi atmosfere yansıtmayacak kapalı ve güçlendirilmiş gövdelere sahiptir. Avrupa veya dünya standartlarındaki belgeli ürünler, petrokimya tesisleri ve dolum istasyonlarında mecburi bir taleptir. Kendinden emniyetli bariyerlerle desteklenen elektriksel bağlantılar, hata durumunda dahi enerji seviyesini ateşleme eşiğinin altında tutar. Tesis yöneticileri, çalışan güvenliğini garanti altına almak maksadıyla sadece bu katı sertifikalara uygun ekipmanları sahalarına dahil eder. Güvenlikten taviz vermeyen bu yaklaşım, endüstriyel felaketlerin yaşanma ihtimalini ortadan kaldırır.

Kalite belgeleri ve standartlar

Endüstriyel üretimde her ekipmanın belirli bir uluslararası norm çerçevesine uygunluğu denetlenir. Cihazların kalite yönetim sistemleri uyarınca üretilmiş hali, uzun süreli performansın güvencesi konumundadır. Gemi inşa sektöründe sahaya inecek ekipmanların denizcilik kuruluşlarından tip onay belgeleri alması şarttır. İçme suyu veya gıda üretim hatlarında toksik madde salınımı yapmayan, kolay temizlenebilir malzemeler tercih listesine katılır. Malzeme sertifikaları, kaynak test raporları ve basınç test dokümanları, projenin tamamlanması sırasında mühendislik ekiplerine büyük güven aşılar. Üretici firmanın teslim ettiği bu teknik dokümantasyon, cihazın sahadaki ömrünü uzatan kalibrasyon ve bakım yönergelerini barındırır. Her detayın kayıt altında tutulması, denetim periyotlarında tesisin elini güçlendirir.

Veri kayıt ve geriye dönük izleme

Hassas izleme yapan sistemler, sadece anlık okuma işlemiyle yetinmez; kayıt cihazları vasıtasıyla geçmişe dönük trend verilerini de saklar. Bu veriler, üretim bandının saatlik tüketim miktarını hesaplama, sızıntı tespiti veya stok maliyetlerini çıkarma konularında yöneticilere net bir tablo çizer. Ani seviye düşüşleri, sistemde bir boru patlaması veya valf arızası yaşandığına dair acil durum uyarısı niteliği taşır. Gece vardiyalarında personelin gözden kaçırabileceği ufak sızıntılar bile milimetrik okuma sayesinde kayıtlara geçer ve alarm sistemlerini tetikler. Verilerin güvenilir bir biçimde toplanması, fabrikanın toplam kalite yönetimine doğrudan hizmet eder. Şeffaf ve izlenebilir üretim bandı, israfı sıfıra indirerek kurumun karlılık oranlarını yukarılara çeker.

Aktif Ölçüm Enstrümanları ile Profesyonel Çözümler

Zorlu endüstri koşullarında doğru cihaz seçimi yüksek düzeyde uzmanlık becerisi bekler. Kurumsal hedeflerinize uygun altyapıyı kurarken, güvenilir bir iş ortağıyla ilerlemek sahadaki riskleri ortadan kaldırır. Aktif Ölçüm Enstrümanları (Aktif Instruments); enerji, kimya, gıda ve ilaç gibi çok sayıda endüstri koluna yönelik yüksek kaliteli seviye, akış, basınç ve sıcaklık ölçüm ile kontrol cihazları tedarik eden lider bir endüstriyel çözüm ortağıdır. En son teknoloji sensörlerle donatılmış debimetreler, transmitterler, şalterler ve seviye göstergelerinin bir araya gelmesiyle şekillenen geniş ürün yelpazesiyle, en çetin çalışma koşullarında bile yüksek hassasiyet, dayanıklılık ve kesintisiz performans vadeder.

Küresel çözüm ortaklıklarımız

Sahada kurulan sistemlerin gücü, arkasındaki mühendislik altyapısına ve marka kalitesine dayanır. Güçlü küresel marka temsilcilikleri (JSP Industrial Controls, BD Sensors, Galltec + mela) ve müşteri memnuniyeti odaklı hizmet anlayışıyla firmamız, işletmelerin benzersiz proses ihtiyaçlarına en uygun, uzun ömürlü ve kişiselleştirilebilir mühendislik çözümleri tasarlayıp hayata geçirir. Dünyanın önde gelen sensör üreticilerinin bilgi birikimi, yerel projelerinizin kusursuz ilerlemesine zemin hazırlar. Geniş tedarik ağımız, fabrikanızın ihtiyaç duyduğu tüm enstrümantasyon ürünlerini tek noktadan karşılama rahatlığını yaşatır.

İletişim ve destek ağı

Montaj, kurulum ve satış sonrası teknik destek aşamalarında deneyimli kadromuz kesintisiz bir iletişim kurar. Tesisteki üretim hatlarının aksamaması adına, hızlı servis ve yedek parça temini operasyonlarımızın tam merkezinde yer alır. İhtiyaç duyduğunuz teknik detaylar, fiyat teklifleri veya saha keşif randevuları için Aktif Ölçüm Enstrümanları iletişim kanalları üzerinden kurumumuza anında ulaşabilirsiniz. Fabrikanızın performansını bir üst seviyeye taşımak adına profesyonel ekibimiz kesintisiz destek vermek üzere her daim hazırdır.
