Orifis Plaka Venturi Karşılaştırması Nasıl Yapılır?

Bir buhar hattında sürekli enerji kaybı, bir su prosesinde yetersiz ölçüm aralığı veya bakım duruşunda ortaya çıkan kirlenme sorunu, diferansiyel basınçlı debi ölçüm elemanının yanlış seçildiğini gösterebilir. Orifis plaka venturi karşılaştırması yapılırken yalnızca ilk yatırım maliyetine bakmak bu nedenle yeterli değildir. Akışkanın karakteri, hat çapı, beklenen debi aralığı, izin verilen basınç kaybı ve bakım erişimi birlikte değerlendirilmelidir.

Her iki çözüm de boru hattındaki kesit değişiminin oluşturduğu diferansiyel basıncı kullanarak debi hesaplar. Ancak bu ortak prensip, sahadaki performanslarının aynı olduğu anlamına gelmez. Orifis plaka kompakt ve ekonomik bir çözüm sunarken venturi metre, özellikle kalıcı basınç kaybının kritik olduğu proseslerde belirgin avantaj sağlayabilir.

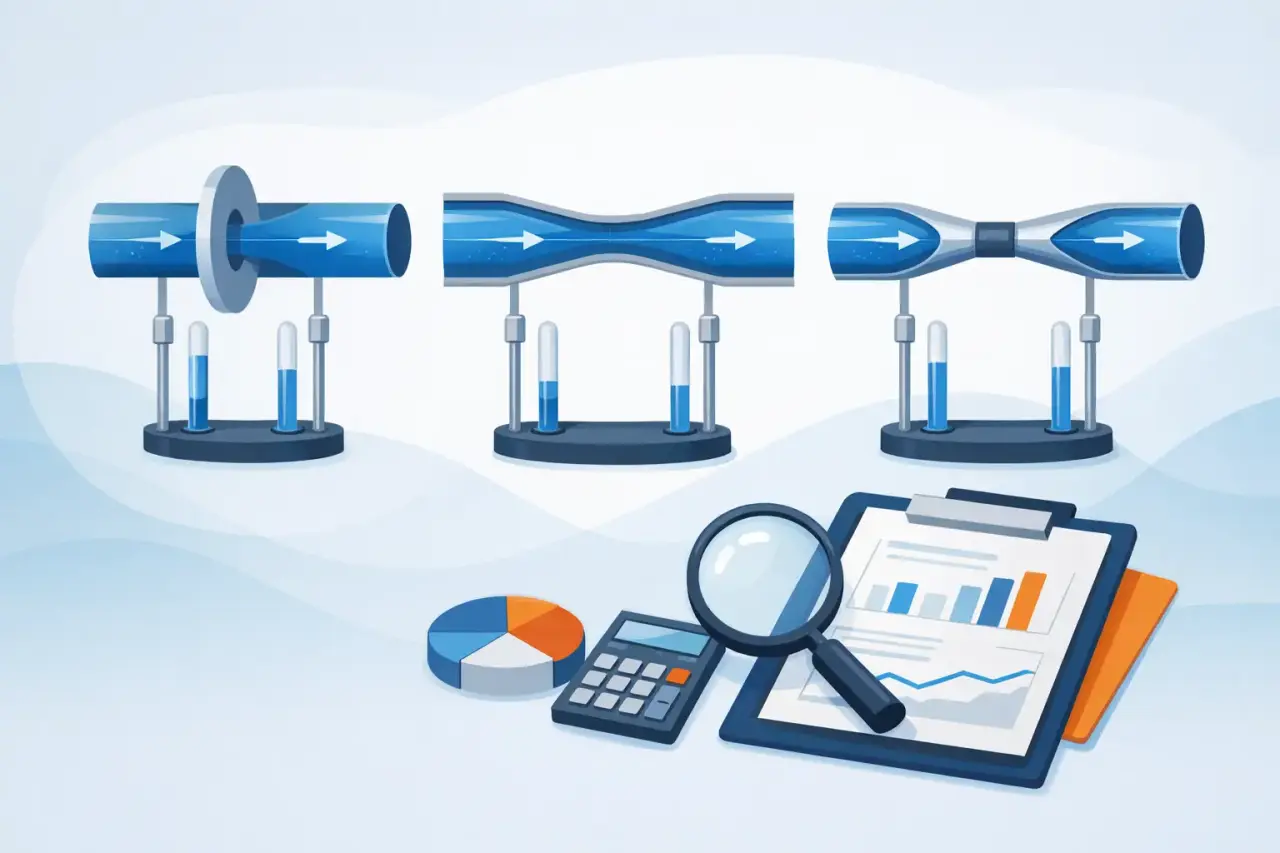

Orifis plaka ve venturi metre nasıl çalışır?

Orifis plaka, boru içine yerleştirilen ve merkezinde belirli çapta bir delik bulunan ince bir metal plakadır. Akışkan bu dar açıklıktan geçerken hızı artar, statik basıncı düşer. Plakanın öncesi ve sonrasındaki basınç farkı diferansiyel basınç transmitteri ile ölçülür; debi değeri bu farktan hesaplanır.

Venturi metrede ise akışkan önce konik bir daralma bölümünden geçer, boğaz kesitinde hızlanır ve daha sonra genişleyen difüzör bölümünde basıncın önemli bir kısmı geri kazanılır. Ölçüm yine giriş ve boğaz arasındaki diferansiyel basınca dayanır. Temel fark, venturinin akış geometrisinin daha kontrollü olması ve akışkanın çıkışta daha düşük kalıcı basınç kaybıyla ilerlemesidir.

Her iki teknolojide de debi ile diferansiyel basınç arasındaki ilişki doğrudan lineer değildir. Debi, diferansiyel basıncın yaklaşık kareköküyle ilişkilidir. Bu nedenle transmitter ölçekleme, yoğunluk kompanzasyonu, impuls hattı tasarımı ve montaj mesafeleri ölçüm kalitesini doğrudan etkiler.

Orifis plaka venturi karşılaştırması: Kritik seçim ölçütleri

Kalıcı basınç kaybı ve enerji tüketimi

En belirgin fark kalıcı basınç kaybıdır. Orifis plaka, akışta keskin bir daralma oluşturduğu için oluşturduğu basınç farkının önemli bölümünü geri kazanamaz. Pompa veya kompresörün bu kaybı telafi etmesi gerekir. Yüksek debili, sürekli çalışan hatlarda bu durum yıllık enerji maliyetini anlamlı seviyede artırabilir.

Venturi metre, yumuşak geçişli daralma ve difüzör yapısı sayesinde basıncın daha büyük kısmını geri kazanır. Özellikle büyük çaplı su hatları, ham su transferi, soğutma suyu devreleri, hava sistemleri ve düşük kullanılabilir basınca sahip proseslerde bu avantaj önem kazanır. İlk yatırım bedeli daha yüksek olsa da enerji tüketimi ve proses basıncı üzerindeki etkisi uzun vadeli değerlendirmeye dahil edilmelidir.

Buna karşılık, mevcut hatta yeterli basınç rezervi varsa ve enerji maliyeti sınırlı bir etken olarak kalıyorsa, orifis plaka teknik açıdan tamamen uygun bir tercih olabilir. Karar, yalnızca “düşük kayıp” hedefiyle değil, toplam işletme koşullarıyla verilmelidir.

İlk yatırım maliyeti ve mekanik yerleşim

Orifis plaka genellikle daha düşük ilk yatırım maliyetine sahiptir. Plaka, flanşlar arasına veya özel orifis flanş setine yerleştirilir; kompakt yapısı sayesinde pano, vana istasyonu ve dar mekanik yerleşimlerde avantaj sağlar. Farklı beta oranlarıyla ihtiyaç duyulan ölçüm aralığına göre uyarlanabilmesi de yaygın kullanımını destekler.

Venturi metre daha uzun bir gövdeye, daha karmaşık imalata ve çoğu uygulamada daha yüksek tedarik maliyetine sahiptir. Büyük çaplarda montaj, kaldırma ve hat revizyonu planlanmalıdır. Buna rağmen yüksek debili sistemlerde basınç kaybı avantajı, maliyet farkını dengeleyebilir.

Teknik satın alma değerlendirmesinde yalnızca cihaz bedelinin değil, flanş standardı, hat modifikasyonu, izolasyon, montaj işçiliği, transmitter, manifold ve impuls hattı maliyetlerinin de hesaba katılması gerekir.

Doğruluk, tekrar edilebilirlik ve turndown

Uygun standartlara göre tasarlanmış, doğru monte edilmiş bir orifis plaka yüksek tekrar edilebilirlik sağlayabilir. Bununla birlikte keskin kenarlı orifis deliğinin aşınması, korozyon veya birikinti nedeniyle geometrisinin değişmesi ölçüm doğruluğunu zamanla etkileyebilir. Özellikle katı partikül içeren akışkanlarda bu risk artar.

Venturi metre, daha stabil akış geometrisi sayesinde uzun süreli performans açısından avantajlı olabilir. Aşındırıcı olmayan ancak kirlenmeye eğilimli sıvılarda boğaz yapısı, orifis plağındaki keskin kenara kıyasla daha dayanıklı bir davranış gösterebilir. Yine de venturinin her akışkan için bakım gerektirmeyeceği varsayılmamalıdır. Tortu, biyolojik büyüme veya kimyasal birikinti boğaz kesitini etkileyebilir.

Her iki çözümde de düşük debi bölgesindeki performans, transmitterin diferansiyel basınç aralığına bağlıdır. Çok geniş debi değişimleri bulunan hatlarda tek bir primer eleman yerine farklı ölçüm teknolojileri veya paralel ölçüm aralıkları değerlendirilmelidir. Elektromanyetik debimetre gibi tam geçişli alternatifler, iletken sıvılarda daha geniş ölçüm aralığı ve daha düşük basınç kaybı sunabilir.

Kirli, viskoz ve aşındırıcı akışkanlar

Temiz buhar, temiz gaz ve şartlandırılmış sıvı hatları orifis plaka için uygun uygulamalardır. Ancak akışkan içinde lif, çamur, kristal, tortu veya yüksek katı madde bulunuyorsa orifis deliğinde tıkanma ve ölçüm sapması riski oluşur. Bu tür proseslerde plaka tasarımı ve delik konumu özel olarak seçilmelidir.

Venturi metre, daha açık ve yumuşak geçişli akış yolu sayesinde kirli su, atık su, bulamaç karakterli bazı akışkanlar ve büyük çaplı proses hatlarında daha avantajlı olabilir. Ancak yüksek viskozite, yoğun partikül yükü veya ciddi aşındırıcılık söz konusuysa malzeme seçimi, iç yüzey kaplaması ve bakım planı ayrıca ele alınmalıdır.

Kimya, madencilik ve atık su uygulamalarında akışkanın yalnızca nominal tanımı yeterli değildir. Sıcaklık, basınç, katı oranı, parçacık boyutu, pH değeri ve olası faz değişimi seçim kriterlerini değiştirebilir.

Montaj kalitesi ölçüm sonucunu belirler

Orifis plaka veya venturi metre seçimi doğru olsa bile, yanlış montaj güvenilir veriyi ortadan kaldırabilir. Primer elemanın önünde ve arkasında yeterli düz boru mesafesi bırakılmalı; dirsek, vana, pompa çıkışı, T bağlantısı ve redüksiyon gibi akış profilini bozan elemanların etkisi dikkate alınmalıdır. Gerekli mesafe, kullanılan standarda ve hat geometrisine göre belirlenmelidir.

Diferansiyel basınç transmitterinin montajı da akışkan fazına uygun yapılmalıdır. Buhar uygulamalarında kondens potları ve eşit yükseklikte impuls hatları, sıvı uygulamalarında gaz cebi oluşumunu önleyen hat düzeni, gaz uygulamalarında ise kondens birikimini engelleyen yerleşim gerekir. İmpuls hatlarında tıkanma, kaçak veya sıcaklık etkisi varsa en kaliteli primer eleman dahi hatalı değer üretebilir.

Ayrıca basınç ve sıcaklık değişkenlerinin yoğunluğu etkilediği gaz, buhar ve yüksek basınçlı akışkanlarda kompanzasyon uygulanmalıdır. Kontrol sistemi yalnızca diferansiyel basıncı debi olarak yorumlarsa, proses koşulları değiştikçe ölçüm belirsizliği yükselir.

Hangi uygulamada hangisi tercih edilmeli?

Orifis plaka; sınırlı bütçeli projelerde, temiz akışkanlarda, kompakt montaj ihtiyacı olan hatlarda ve kalıcı basınç kaybının kabul edilebilir olduğu uygulamalarda güçlü bir seçenektir. Buhar ölçümü, basınçlı hava, proses gazları ve birçok genel endüstriyel hat için doğru boyutlandırıldığında güvenilir sonuç verir.

Venturi metre ise büyük çaplı hatlarda, sürekli çalışan yüksek debili sistemlerde, düşük basınç kaybının proses veya enerji maliyeti açısından kritik olduğu yerlerde öne çıkar. Su alma hatları, pompa istasyonları, soğutma suyu devreleri ve kirlenme riski bulunan bazı sıvı prosesleri bu yaklaşım için uygundur.

Aktif Instruments yaklaşımında seçim, cihaz tipinden önce proses verisiyle başlar. Hat çapı, minimum-normal-maksimum debi, çalışma basıncı ve sıcaklığı, akışkan özellikleri, izin verilen basınç kaybı, bağlantı standardı ve otomasyon altyapısı birlikte değerlendirilmeden verilen karar, sahada ek maliyet yaratabilir.

Doğru seçim, en ucuz primer elemanı bulmak değil; ölçüm belirsizliğini, enerji tüketimini ve plansız bakım riskini prosesin gerçek koşullarına göre yönetmektir. Bu nedenle teklif aşamasında dahi hat verilerinin netleştirilmesi, uzun süre kararlı çalışan bir debi ölçüm sisteminin ilk adımıdır.
