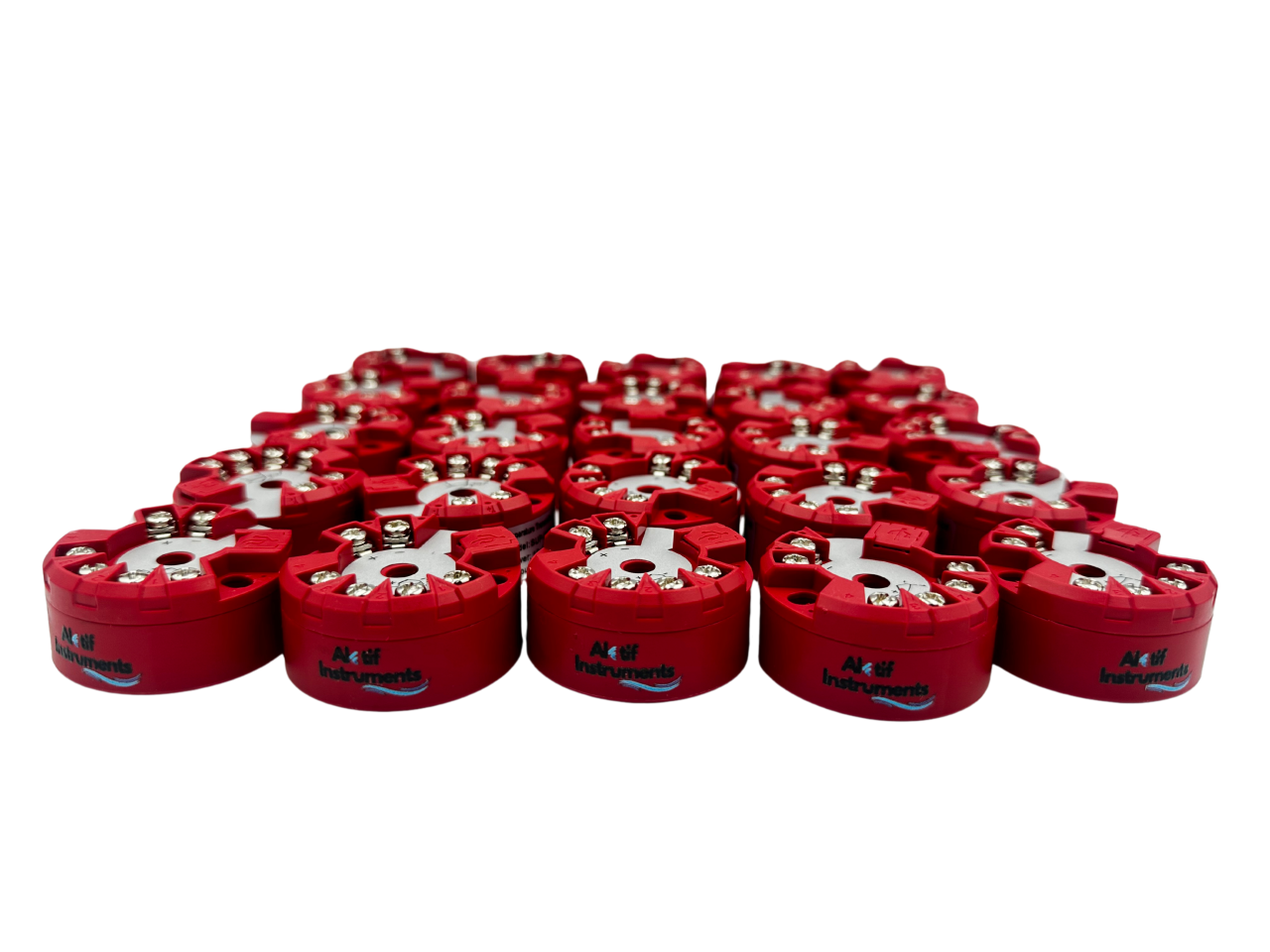

Kafa Tipi Sıcaklık Çevirici

Kafa tipi sıcaklık çevirici, endüstriyel tesislerdeki ısı ölçüm işlemlerini standart bir elektrik sinyaline dönüştüren son derece mühim bir cihazdır. Fabrikalarda, üretim bantlarında ve enerji tesislerinde, adımların doğru ilerlemesi tamamen hassas veri akışına bağlıdır. Isı sensörlerinden alınan zayıf sinyaller, mesafe uzadıkça kaybolma veya bozulma riski taşır. Sensör başlığına doğrudan monte edilen bu dönüştürücüler, sinyali anında güçlendirir. Ardından 4-20 mA gibi endüstri standardı akım değerlerine çevirir. Böylece, veriler kontrol panosuna hiçbir bozulma yaşamadan, son derece net bir biçimde ulaşır. Hassas veri iletimi, üretim hatlarındaki hata payını sıfıra yaklaştırır. Güçlü bir izolasyon mekanizması barındıran bu donanımlar, çevresel elektromanyetik parazitlerden etkilenmeden çalışır. Fabrikaların kesintisiz işlemesine doğrudan destek verir. Tesislerin altyapısında verilerin kayıpsız taşınması, operasyonların duraksamadan yürümesini kolaylaştırır.

Endüstriyel Ölçüm Sistemlerinde Dönüştürücülerin Yeri

Sensörler ortamdaki ısıyı anında algılar. Ancak bu veriyi uzak mesafelere kayıpsız iletmek her zaman zordur. Sensörün ürettiği milivolt veya ohm cinsinden elektriksel değerler, dış etkenlere karşı son derece savunmasızdır. Elektrik motorları, yüksek gerilim hatları veya devasa makineler ortamda ciddi bir elektromanyetik gürültü yayar. Doğrudan koruyucu başlık içine yerleştirilen sıcaklık transmitterleri, dışarıdan gelen parazitleri kalkan gibi engeller. Sinyal, kaynağında güçlü ve standart bir formata çevrilir. Ardından yüzlerce metre uzunluğundaki kablolar üzerinden güvenle aktarılır. Uzun mesafeli veri transferinde sinyal zayıflamasını önleyen bu yapı, otomasyon sisteminin kararlı çalışmasına imkan tanır. Doğru veri, prosesin kalitesini doğrudan artırır. Aynı zamanda arıza riskini kökünden kazır. Isı dalgalanmalarının anında panoya iletilmesi, acil durumlarda hızlı müdahale şansı doğurur. Kesintisiz bilgi akışı, üretim maliyetlerini düşüren başlıca faktörler arasındadır.

Kafa Tipi Sensör Çeviricilerin Çalışma Prensibi

Cihazın çalışma mantığı, düşük seviyeli elektriksel değerleri alıp evrensel endüstri diline çevirmesine dayanır. İki telli bir bağlantı üzerinden hem enerji beslemesini alır hem de veriyi aynı hat üzerinden gönderir. Bağlantı sayısını azaltan bu teknoloji, kablolama maliyetlerinden büyük oranda tasarruf ettirir. İçerisindeki mikro işlemci, sensörden gelen zayıf gerilimi veya direnç değişimini anlık okur. Okunan bu ham bilgi, doğrusal bir 4-20 mA akım sinyaline dönüştürülür. Alt sınır 4 mA değeri, hat üzerindeki kopukluk veya kısa devre arızalarını ayırt etmeye yarar. Sıfır mA yerine 4 mA seviyesinin seçilmesi, hattın canlılığını sürekli denetleme avantajı getirir. Cihaz içindeki elektronik kartlar, ısı dalgalanmalarına karşı ekstra dirençli malzemelerden üretilir.

Sinyal iletimindeki rolü

Verinin tesisteki otomasyon merkezine sapma yapmadan gitmesi şarttır. Sinyalin analog yapısı, voltaj düşümlerine karşı yüksek hassasiyet barındırır. Akım döngüsü ise bu problemi tamamen ortadan kaldırır. Kablo uzunluğu ne kadar artarsa artsın, akım değeri devrenin her noktasında aynı kalır. Kalibrasyonu kusursuz yapılan bir enstrüman, hattaki direnç değişikliklerinden hiç etkilenmez. Sinyal kalitesini yüksek tutan izolasyon teknolojileri, topraklama kaynaklı hataların önüne geçer. Akım döngüsü sayesinde, dış parazitler veriyi bozamaz. Çevredeki devasa motorların kalkış anında yaydığı manyetik alanlar bile veri bütünlüğünü sarsmaz. Fabrika ortamındaki gürültü kirliliği, yalıtılmış çevirici devreleri sayesinde tamamen dışarıda kalır. Veri paketleri, panolardaki okuyucu ekranlara tertemiz bir biçimde ulaşır.

Analog ve dijital çevirim işlemleri

Analog dönüştürücüler, belirli bir sensör tipine sabitlenmiş mekanik ayarlarla çalışır. Önceden ayarlanmış dar değer aralıklarında işlev görürler. Ayarlama işlemleri çoğunlukla cihaz üzerindeki küçük potansiyometreler vasıtasıyla elle yapılır. Dijital versiyonlar ise bilgisayar yazılımları üzerinden programlanma esnekliği taşır. USB arayüzü veya HART iletişim protokolü sayesinde bilgisayar ortamından tüm ayarlar kolayca yapılandırılır. İstenen aralık, sensör tipi veya hata bildirim senaryoları dijital modellerde saniyeler içinde değiştirilir. Yazılım tabanlı programlama, insan hatasını en aza indirir. Dijital varyantların bir diğer avantajı ise gelişmiş elektronik filtreleme özellikleridir. Ortamdaki ani dalgalanmaları filtreleyip daha kararlı bir çıkış verirler. Endüstri 4.0 uyumlu tesislerde dijital versiyonlar her zaman başı çeker.

Sensör Uyumluluğu ve Bağlantı Çeşitleri

Termal ölçüm aletleri çok çeşitli sensör tipleriyle tam uyumlu çalışmalıdır. PT100 dönüştürücü modelleri endüstride en sık rastlanan ekipmanlar arasında yer bulur. J, K, T, N, R, S tipi termokupllar ile RTD direnç termometrelerinin neredeyse tamamı bu cihazlara takılabilir. Her sensörün elektriksel tepki eğrisi birbirine benzemez. Gelişmiş donanımlar, içine yüklenmiş linearizasyon algoritmaları sayesinde her sensörün eğrisini düzeltir. Böylece, otomasyon panosuna giden veri, gerçek ısı değeriyle kusursuz bir uyum yakalar. Doğrusal gitmeyen sinyaller cihazın mikroişlemcisinde düzeltildikten sonra mA cinsinden kablolara aktarılır. Cihaz hafızasında kayıtlı sensör kütüphaneleri, kurulumu hızlandıran büyük bir kolaylık yaratır.

Termokupl ve RTD sensör entegrasyonu

Termokupllar, iki ayrı metalin birleşim noktasındaki sıcaklık farkından doğan milivolt değerini üretir. RTD sensörleri ise ısındıkça direncini artıran bir prensiple ölçüm yapar. İki teknoloji de dönüştürücüye bağlanırken uygun klemens uçlarına dikkatlice yerleştirilir. Bilhassa termokupl bağlantılarında soğuk nokta kompanzasyonu adı verilen bir hesaplama tekniği başlar. Klemens yuvasındaki ortam sıcaklığını okuyan dahili sensör, asıl veriden bu değeri çıkararak net sonucu bulur. RTD bağlantılarında ise kablo direncinin ölçüme karışmasını engelleyen hat dengeleme işlemleri yürütülür. Doğru uçların klemense bağlanması, ölçüm kalitesini belirleyen en başat adımdır. Uçlardaki oksitlenmeler zımparalanarak temas yüzeyleri pürüzsüz hale getirilmelidir.

İki üç ve dört telli bağlantı seçenekleri

Kablolama tipleri, ölçümün hassasiyetini doğrudan etkileyen bir parametredir. İki telli bağlantılar daha çok kısa mesafeli alanlarda işe yarar. Hata payının tolere edilebildiği durumlarda tercih görür. Ancak endüstri standartları gereği üç telli bağlantılar çok daha yaygın uygulanır. Üçüncü tel, kablo üzerindeki parazit direnç miktarını hesaba katarak ana ölçümden düşer. Böylece uzun kabloların yarattığı ekstra direnç ölçümü saptırmaz. Dört telli yapı ise tamamen laboratuvar hassasiyetindeki görevler için tasarlanmıştır. Akım ve gerilim hatlarını birbirinden ayıran dört telli sistemler, hat direncini sıfırlayarak en saf ölçüm sonucunu verir. Kalite kontrol veya ilaç üretimi gibi çok hassas standartların arandığı alanlarda bu bağlantı tipi mecburidir.

Aktif Ölçüm Enstrümanları ile Profesyonel Çözümler

Zorlu endüstri koşullarında doğru enstrümanı bulmak büyük bir mühendislik uzmanlığı ister. Aktif Ölçüm Enstrümanları (Aktif Instruments); enerji, kimya, gıda ve ilaç gibi çok sayıda sektöre yönelik yüksek kaliteli seviye, akış, basınç ve sıcaklık ölçüm ile kontrol cihazları tedarik eden lider bir endüstriyel çözüm ortağıdır. En son teknoloji sensörlerle donatılmış debimetreler, transmitterler, şalterler ve seviye göstergelerinden oluşan geniş ürün yelpazesi, en sert çalışma şartlarında bile yüksek hassasiyet, dayanıklılık ve kesintisiz performans garanti eder. JSP Industrial Controls, BD Sensors, Galltec + mela gibi küresel marka temsilcilikleri aracılığıyla, uluslararası kalitedeki ürünleri yerel endüstrinin hizmetine getirir. Müşteri memnuniyeti odaklı hizmet anlayışıyla firma, işletmelerin eşi benzeri olmayan proses ihtiyaçlarına en uygun, uzun ömürlü ve özelleştirilebilir mühendislik çözümleri üretir. Uzman teknik ekip, projenin başından cihazın test edilmesine kadar tüm destek adımlarını eksiksiz yürütür.

Proses ihtiyaçlarına uygun mühendislik

Her tesisin dinamikleri birbirinden bağımsız çalışır. Kimya fabrikasındaki aşındırıcı gazlar ile gıda tesisindeki hijyenik koşullar aynı yapıdaki sensörle ölçülemez. Uzman mühendisler, sahada yapılan keşifler doğrultusunda en doğru ölçüm tekniğini belirler. Korozyon direnci, maksimum basınç değerleri, patlayıcı ortam sertifikasyonları (ATEX) gibi detaylar titizlikle hesaplanır. Sisteme entegre edilecek parçaların yapısal uyumu, işletmenin sonrasında yaşayabileceği duruş sürelerini en aza indirir. Yanlış seçilmiş mekanik bir parça, telafisi zor arızalara kapı aralar. Bu durumdan dolayı, mühendislik hesaplamaları cihaz alımından çok daha kritik bir yer tutar. Projeye özel tasarlanan paslanmaz ölçüm istasyonları, uzun yıllar boyunca kalibrasyonunu yitirmeden çalışmayı sürdürür.

Endüstri Tesislerinde Kalibrasyon Adımları

Ölçüm aletlerinin zaman içindeki sapmalarını engellemek amacıyla periyodik testler zorunludur. Çeviricilerin içine yüklenen eğriler, aşırı ısınma veya yoğun manyetik maruziyet sebebiyle mikroskobik düzeyde kaymalar yaşayabilir. Referans cihazlarla yapılan doğrulama testleri, aradaki farkları net biçimde ortaya çıkarır. Sensör yerine bilinen bir direnç veya milivolt sinyali uygulayan simülatörler sisteme takılır. Çıkışta okunması beklenen mA değeri ile multimetrede okunan değer karşılaştırılır. Eğer tolerans sınırlarını aşan bir fark görülürse, cihazın yazılımı üzerinden sıfır ve ölçek ayarları yeniden programlanır. Düzenli doğrulama, nihai ürünün kalitesinden asla taviz verilmemesini garanti altına alır. İşletmeler bu testleri akredite kurumlara düzenli periyotlarla yaptırmalıdır.

Doğru ölçüm için yapılması icap edenler

Sistemi devreye almadan evvel yalıtım dirençlerinin ölçülmesi büyük bir ehemmiyet taşır. Sensör kablolarının enerji hatlarından olabildiğince uzağa döşenmesi lazımdır. Zırhlı sinyal kabloları, dışarıdan gelecek manyetik gürültüleri toprağa aktararak sönümler. Çevirici gövdesinin içine sıvı sızmasını engellemek adına klemens kapaklarının sıkıca kapatılması mecburi bir standarttır. Tozlu veya rutubetli ortamlarda, sızdırmazlık sınıfı yüksek muhafazalar elektronik kartları izole eder. Vida terminallerine bağlanan tellerin oksitlenmeye karşı yüzüklerle preslenmesi, temas direncini ortadan kaldırır. İhmal edilen en ufak bir gevşeklik, mA seviyesinde dalgalanmalara yol açarak otomasyon ekranında yanlış alarmlar tetikler. Vidaların her bakım döneminde tork tornavidaları ile uygun sıkılığa getirilmesi önerilir.

Hata payını minimuma indiren yöntemler

Yüksek hassasiyetli tesislerde hatayı sıfıra indirmek adına çift sensörlü yedekleme teknolojileri aktifleşir. Bir cihazın klemenslerine iki ayrı algılama ucu bağlanır. Birinci uçta kopma veya elektriksel arıza meydana geldiğinde, akıllı işlemci milisaniyeler içinde ikinci uca geçiş yapar. Hata kayıtları anında yazılıma iletilerek operatöre arızalı ucu değiştirme uyarısı gönderilir. Cihaz içindeki soğuk nokta referans elemanlarının düzenli test edilmesi sapmaları engeller. Aynı zamanda çeviricilerin bağlandığı pano içi ısının cihazın limitlerini aşmaması lazımdır. Aşırı ısınan entegreler, hesaplamaları şaşırtacağından ortama ek soğutma aparatları kurulmalıdır. Çevresel faktörlerin kontrol altında tutulması, makinenin okuma ömrünü uzatan başlıca etkendir.

Çevirici Seçiminde Dikkat Edilecek Kriterler

Ekipman alımı yapılırken sadece maliyet odaklı düşünmek, aylar sonra ciddi tamir masrafları doğurur. Kesin kararı vermeden evvel çalışma ortamının tüm çevresel zorlukları kağıda dökülmelidir. Sıcaklık transmitteri modellerinin tepki süresi, otomasyon hızına tam ayak uydurmalıdır. Çok hızlı değişen reaksiyonları takip etmek adına dijital çevirim hızı yüksek kartlar satın alınmalıdır. Galvanik izolasyon gerilimi, motorların yoğun çalıştığı yerlerde en üst sınırda tutulmalıdır. Gürültülü tesisatlarda izolasyonsuz modellerin takılması, kontrol PLC'lerine zarar verecek düzeyde voltaj kaçaklarına sebep olur. Üretici garanti süreleri ile teknik servis ağı da sipariş aşamasında terazinin ağır basan kefesindedir.

Çalışma ortamı şartları

Agresif kimyasalların havaya karıştığı petrokimya tesislerinde ortamdaki asit buharı metalleri hızla çürütür. Bu tip alanlarda epoksi kaplı devreler veya tamamen sızdırmaz reçine dolgulu tasarımlar öne çıkar. Titreşimin sürekli yaşandığı kompresör gövdelerinde, sarsıntıya karşı güçlendirilmiş entegreler hayat kurtarır. Yanıcı gazların yoğunlaştığı rafinerilerde Ex-Proof (patlamaya dayanıklı) sertifikalı elektronik enstrümanlar yasal bir mecburiyettir. Asla kıvılcım çıkarmayacak düzende tasarlanan bu donanımlar, tesisin iş güvenliğini maksimum çizgiye taşır. Karlı dağ zirvelerinden çöl ortasına kadar ekstrem iklim şartlarında çalışacak cihazların geniş termal dayanım bantları taşıması lazımdır. Gövdenin dış yüzeyi, zorlu doğa olaylarına karşı kalın boyalarla kaplanmalıdır.

Gövde malzemesi ve dayanıklılık standardı

Alüminyum enjeksiyon başlıklar standart fabrika şartlarında yeterli bir koruma kalkanı kurar. Ancak gıda ve ilaç sanayisinde saf paslanmaz çelik muhafazalar zorunludur. Bakteri tutmayan pürüzsüz yüzeyler, asidik kimyasallarla sık yıkanmaya dayanır. Plastik gövdeli modeller daha hafif yapılarıyla kapalı pano içi ray montajlarında iş görür. Koruma sertifikaları (IP65, IP67, IP68) cihazın toza veya tazyikli suya karşı ne kadar sağlam durduğunu kanıtlar. Dış mekanda kar altında çalışacak sistemlerin IP68 sızdırmazlık onayını taşıması kuraldır. Kapak altındaki kauçuk contalar, yıllar boyu esnekliğini yitirmeden içeriye hava girişini keser. Plastik aksamların güneş ışınlarına maruz kaldığında kırılmaması adına UV katkılı malzemelerden üretilmesi şarttır.

Bakım ve Uzun Ömürlü İşletim Şartları

Planlı bakımı atlanan her ölçü aleti zamanla arıza sinyalleri verir. İçerisindeki entegrelerin fiziksel bir sürtünmesi yaşanmasa da bağlandıkları metal kısımlar zamanla yorulur. Isı değişimleri klemens vidalarında genleşme veya büzülme yaratacağından gevşemelere yol açar. Gevşeyen vidalar hatta ince kıvılcımlar yaratarak donanıma zarar verir. Cihaz kapağı sızdırdığında içeri dolan toz birikintileri nemle birleşerek devreler üzerinde kısa devre yolları çizer. Yumuşak bir fırça yardımıyla temizlik yapılması ve terminallerin sıkılması, sistemin ömrünü ciddi şekilde artırır. O ring contalarının sertleştiği fark edildiğinde anında yenilenmesi, içeriye oksijen dolmasını durdurur.

Periyodik kontrol adımları

Yılda en az bir defa tüm çeviricilerin fiziksel muayenesi eksiksiz tamamlanmalıdır. Rakor kısımları gözle kontrol edilerek su sızdırmazlık kalitesi test edilmelidir. Paslanma belirtisi taşıyan montaj vidaları derhal yenileriyle değiştirilmelidir. Hassas multimetre yardımıyla hat üzerindeki akım değerleri dışarıdaki referans cihazlarla eşleştirilmelidir. Tesisteki topraklama hattının omajı ölçülerek, cihazın üzerindeki statik yük kontrol altında tutulmalıdır. Toprak çubuklarının çürümesi, sistemde biriken kaçak elektriğin boşalamamasına ve kartların yanmasına zemin hazırlar. Bilgisayar bağlantılı donanımlarda hata geçmişi dosyaları taranarak, daha önce yaşanan anlık dalgalanmaların sebebi titizlikle araştırılmalıdır.

Arıza tespitinde doğru yaklaşımlar

Kontrol panosunda aniden beliren sıfırın altındaki değerler, genelde cihazın arızalandığından ziyade sensör kablosunun koptuğunu işaret eder. Hata arama işlemlerinde ilk adım şeklinde ölçüm ucu ile cihaz arasındaki bağlantı hattı kontrol edilmelidir. Çeviricinin çıkış klemenslerinden anlık okuma yapılarak makinenin tepkisi izlenmelidir. Sinyal taşıyan kabloların zedelenip kısa devre yapıp yapmadığı test edildikten sonra cihaza yeniden enerji verilmelidir. Arızanın kaynağını tamamen bulmadan yeni bir parça takmak, yeni alınan parçanın da kısa sürede yanması riskini getirir. Şebekedeki voltaj sıçramaları tespit edilmeden mekanik parça değişimi yapılmamalıdır. Doğru ölçüm aletleriyle yapılan teşhisler, fabrikaların gereksiz yere yedek parça masrafına girmesini önler.

Sık Sorulan Sorularla Cihaz Seçimi

Tesis kurucuları, enstrümantasyon bütçelerini planlarken birçok teknik detay arasında kalır. Hangi iletişim protokolünün seçileceği veya hangi montaj tipinin projelere uyacağı sürekli mühendisler arasında tartışılır. Standart bir analog çıkış pazarın çok büyük bir kısmına hitap ederken, çift yönlü veri aktarımı isteyen projelerde HART tabanlı cihazlar öne çıkar. Cihaz başlığına monte edilen yuvarlak disk modeller, kafa içindeki dar yuvalara mükemmel uyum yakalar. Ray tipi kutulu modeller ise onlarca sensörden gelen verinin tek bir merkezi elektrik dolabında toplanacağı mimarilerde yer bulur. Sistem tasarımcıları, tesisteki ısı istasyonlarının dağılımına bakarak en randımanlı topolojiyi çizer. İhtiyaca tam uyan seçim, üretim kalitesini doğrudan yüceltir.

Hangi proseslerde tercih edilir?

Büyük endüstriyel mutfaklarda fırın içi derecelerin sabit tutulmasında bu aletlere başvurulur. Plastik enjeksiyon makinelerindeki eritme potalarında kalıbın donmasını engellemek adına anlık sıcaklık takibi yapılır. Demir çelik fabrikalarının devasa ergitme ocaklarında ısının yüzlerce dereceye ulaştığı alanlarda bu donanımlara büyük iş düşer. İlaç laboratuvarlarında reaktör sıcaklıklarının kontrol altında tutulması, tamamen bu aktarıcı sistemlerin kusursuz çalışmasına dayanır. Gemi makine daireleri gibi sarsıntının zirve yaptığı denizcilik sektöründe ortamı en net okuyan cihazlar bunlardır. Akışkanların kaynama noktalarından soğutma sularının tesisat girişlerine kadar, derecenin ölçüldüğü her alanda bu endüstriyel dönüştürücüler görev başındadır. Kusursuz çalışan mekanizmalar, hatalı ürün çıkmasını engelleyerek firmaları büyük zararlardan korur.
