Değişken - Alanlı Akış Ölçerler ( Rotametreler )

Değişken alanlı akış ölçerler rotametreler, endüstriyel tesisat sistemleri üzerinde sıvıların veya gazların debi miktarını dikey eksende ölçen mekanik aygıtlar statüsündedir. Boru hattının içinden yukarı yönde hareket eden sıvı, aygıtın içindeki serbest şamandırayı iter. Yerçekimi ise bu parçayı aşağıya çeker. Yukarı itme gücü ile aşağı çekme ağırlığının dengelendiği nokta, o anki debi değerini yansıtır. Sanayi tesisleri, üretim hatlarında akışkan kontrolü işlemini kesintisiz biçimde yürütmek zorundadır. Borulardan geçen suyun, kimyasalın veya gazın miktarı saniye saniye izlenmelidir. Hassas değerler, ürünlerin kalitesini ve makine ömürlerini doğrudan belirler. Fabrika altyapılarında çalışan mühendisler, doğru miktarı tespit etmek amacıyla bu tür mekanik donanımlardan faydalanır. Elektrik enerjisine ihtiyaç duymayan mekanizmalar, zorlu sanayi şartlarında aralıksız performans sergiler. Debi ölçümü işlemi, cihazın dış yüzeyindeki şeffaf skalaya bakılarak saniyeler içinde kolayca okunur.

Değişken Alanlı Akış Ölçerler Nasıl Çalışır?

Sistemin çalışma prensibi, mekanik fizik kurallarına tam uyum barındırır. Aşağıdan yukarıya doğru hafifçe genişleyen konik bir tüp ve bu tüpün içinde yukarı aşağı hareket eden şamandıra, mekanizmanın ana parçalarıdır. Akışkan madde, konik tüpün taban kısmından giriş yapar. Sıvı veya gazın uyguladığı itme gücü, şamandırayı yukarıya doğru kaldırır. Madde akışının şiddeti arttıkça parça daha da yükseğe tırmanır. Konik tüpün üst kısımlara doğru genişleyen tasarımı, sıvının şamandıra etrafından geçebileceği boşluğu artırır. Yukarı yönlü sıvı basıncı ile aşağı yönlü yerçekimi ağırlığı birbirine eşitlendiğinde, hareket eden parça askıda kalır. Dış cam yüzeye işlenen kalibre edilmiş çizgiler, teknisyenlerin o anki miktarı rakamsal değerlerle okumasını kolaylaştırır. Operatör, sadece tüp hizasına bakarak hattan geçen saniyedeki litre miktarını hesaplamalara gerek duymadan anında görür. Karmaşık elektronik devrelerin yer almadığı bu sade mekanizma, elektronik kartların arızalanma riskini tamamen ortadan kaldırır.

Aktif Ölçüm Enstrümanları ile Endüstriyel Çözümler

Aktif Ölçüm Enstrümanları Aktif Instruments, enerji, kimya, gıda ve ilaç gibi çok çeşitli sektörlere yüksek kaliteli seviye, akış, basınç ve sıcaklık ölçüm ile kontrol cihazları tedarik eden lider bir endüstriyel çözüm ortağı konumundadır. En son teknoloji sensörlerle donatılmış debimetreler, transmitterler, şalterler ve seviye göstergelerinden oluşan geniş ürün yelpazesi, en zorlu çalışma koşullarında bile yüksek hassasiyet, dayanıklılık ve kesintisiz performans getirir. Güçlü küresel marka temsilcilikleri arasında JSP Industrial Controls, BD Sensors, Galltec + mela markaları güçlü donanımlarıyla yer alır. Müşteri memnuniyeti odaklı hizmet anlayışıyla firma, işletmelerin benzersiz proses ihtiyaçlarına en uygun, uzun ömürlü ve özelleştirilebilir mühendislik çözümleri kazandırır. Fabrika yöneticileri, uzun vadeli altyapı güvenliği adına firmamızın yetkin mühendislik kadrosuyla doğrudan iletişime geçebilir. Kaliteli donanımlar, işletmelerin bakım maliyetlerini düşürür ve üretim hattının aralıksız çalışmasını destekler.

Boru Hatlarındaki Rotametre Çeşitleri ve Materyalleri

Tesislerdeki proseslerin gereksinimleri, donanımların üretim materyallerini kesin biçimde şekillendirir. Boruların içinden geçen sıvının korozif derecesi, hat basıncı ve sıvı sıcaklığı, doğru malzemenin tercihini yönlendirir. Sanayi pazarında cam, metal ve plastik tüp yapısında tasarlanan üç ana cihaz türü işlem görür.

Şeffaf cam tüplü mekanik ölçüm aygıtları

Şeffaf cam yapısı, teknisyenlerin akışkanın durumunu çıplak gözle izlemesine imkân verir. Düşük basınç değerleri barındıran tesisatlarda bu modeller bolca tercih edilir. Su hatlarında ve tehlikesi bulunmayan gazların takibinde yüksek başarı elde edilir. Boruların içindeki sıvının rengi, berraklığı ve hava kabarcıkları camın arkasından net biçimde gözlemlenir. Camın kimyasal korozyona karşı barındırdığı güçlü direnç, asidik sıvıların taşınmasını kolaylaştırır. Çizilmelere karşı dayanıklı yüzeyleri, laboratuvar ortamlarındaki temiz odalarda sıkça yer bulur. Kırılgan dokusu, çok yüksek basınçlı veya darbeye açık hatlarda bu cihazların tercih edilmesini engeller.

Metal gövdeli debimetre cihazlarının dayanıklılığı

Yüksek basınç ve aşırı sıcaklık barındıran endüstriyel tesisatlar, metal yapıdaki donanımları zorunlu kılar. Şeffaf tüplerin risk taşıdığı çok sıcak akışkanlarda iç kısımdaki şamandıranın konumu manyetik bir sistem yardımıyla dış gösterge paneline aktarılır. Petrokimya rafinerileri, güçlü gövde tasarımlarını bolca sipariş eder. Metal gövde, ağır darbelere ve sert dış çevre koşullarına karşı üst düzey koruma getirir. Manyetik bağlantı mekanizması, dışarıya sızdırmazlık garantisi verir. Akışkanın dış çevreye sızma ihtimali tamamen sıfıra iner. Beklenmedik basınç dalgalanmaları, aygıtın mekanik dengesini bozamaz. Okunaklı manyetik ibreler, teknisyenlerin uzaktan bile net değerleri görmesini kolaylaştırır.

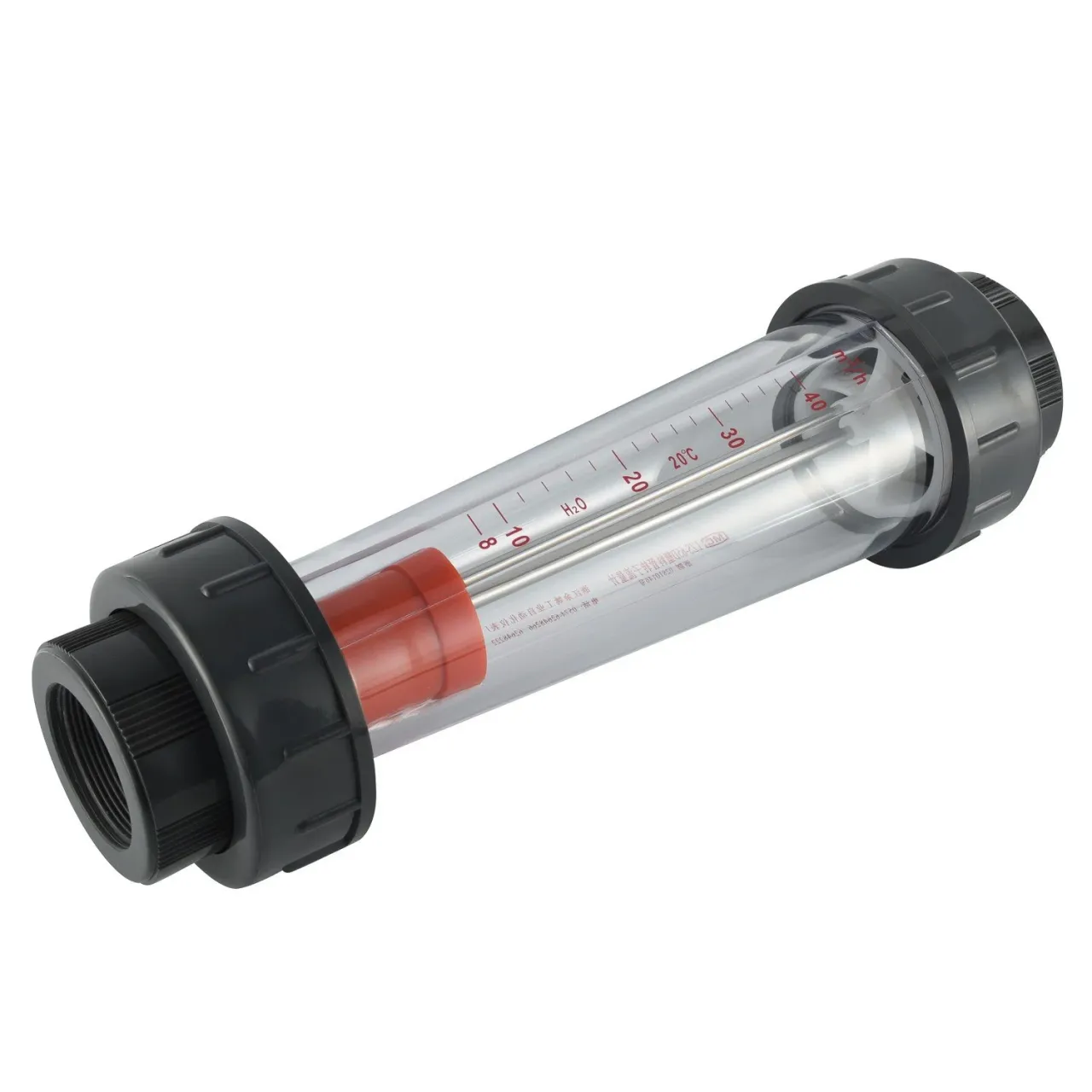

Plastik tüplü akış ölçüm ürünleri

Düşük maliyet hedeflenen projelerde, polimer ve plastik materyallerden üretilen cihazlar sahneye çıkar. Su arıtma tesislerinin devasa boru hatlarında polikarbonat gövdeli aygıtlardan fazlasıyla faydalanılır. Korozyon riskinin yönetilebilir seviyelerde seyrettiği kimyasal aktarım hatlarında iyi bir alternatif görevi üstlenir. Plastik cihazların hafif dokusu, montaj aşamalarındaki işçilik yükünü hafifletir. Kırılma riski cama oranla oldukça düşüktür.

Sanayi Tesislerinde Akış Ölçüm Cihazı Hangi Aşamalarda Tercih Edilir?

Sanayi kuruluşları, günlük operasyonlarını aralıksız sürdürmek amacıyla borularındaki debi değerlerini devamlı kontrol altında tutar. Su arıtma proseslerinde dev pompaların bastığı tonlarca suyun miktarı bu cihazların skalasından izlenir. Dozajlama makineleri, doğru miktarda kimyasalın karışıma eklendiğini aygıtın üzerindeki çizgilerden doğrular. İlaç fabrikaları, hijyenik üretim standartlarını bozmamak adına likit akış hızlarını anlık kaydeder. Doğru gaz karışımının hesaplandığı brülör yanma sistemlerinde hava ve doğalgaz oranları yine mekanik cihazların ayarlarıyla dengelenir. Petrol rafinerilerinde, kalın boru hatlarından geçen yoğun akışkan transferi metal gövdeli donanımlarla güvenle takip edilir. Gıda üretim tesislerinde zeytinyağı, meyve suyu gibi sıvı gıdaların transferi hijyenik tasarımlı modellerle ölçülür. Hastanelerin tıbbi donanımlarında solunum cihazlarına giden oksijen debisi şeffaf tüplü küçük boyutlu cihazlarla kesintisiz izlenir.

Akış Ölçüm Aygıtı Seçerken Hangi Özellikler Aranmalı?

Doğru bir enstrüman seçimi, fabrika sistemlerinin arızasız çalışmasını doğrudan destekler. Hattan geçecek sıvının veya gazın vizkozite (akışmaya karşı direnç) değeri, cihazın fabrikasyon ayarlarını değiştiren mühim bir faktördür. Yoğun, yapışkan veya ağır sıvılar, serbest şamandıranın hareketini zorlaştırır. Tesisatın ulaşabileceği maksimum basınç ve sıvı sıcaklığı değerleri, aygıtın üretim materyalini kati biçimde belirler. Aşırı sıcaklıklardaki akışkanlar, uygun tasarlanmayan contaları eritebilir. Akışkanın korozif yani aşındırıcı özelliği, paslanmaz çelik, titanyum veya teflon kaplamalı materyallerin tercihini mecbur kılar. Tesisin ihtiyaç duyduğu ölçüm aralığı, cihazın minimum ve maksimum kapasite sınırlarını bütünüyle kapsamalıdır. Gösterge skalasının okunabilirlik seviyesi, ortamın ışık yoğunluğuna ve operatörün bakış mesafesine uygun planlanmalıdır. Uzaktan veri izlemenin şart koşulduğu büyük projelerde, analog ekranın arkasında 4-20 mA elektronik sinyal çıkışı veren modellere yönelmek mantıklı bir hamledir. Montaj yönü kriterleri, sıvı hattında tamamen dikey bir boru bölümü ayrılmasını zorunlu tutar.

Şamandıralı Debimetre Sistemlerinin Fiziksel Dinamikleri

Şamandıralı debimetre tasarımları, akışkanlar mekaniğinin ana fizik kurallarına kusursuz uyum sergiler. Konik formdaki borunun iç yüzeyi pürüzsüz biçimde işlenir. Şamandıranın tam ağırlığı ve şekil hacmi, hattan geçecek belirli akışkanın yoğunluk verilerine göre fabrikalarda kalibre edilir. Saf suyun yoğunluğu ile zeytinyağının yoğunluğu birbiriyle eşleşmez. Gazlar ise basınç altında sıkıştırılabilir yapı barındırdığı için, borudaki basınç dalgalanmaları ölçüm verilerini anında saptırır. Gaz uygulaması barındıran tesisatlarda hattın giriş veya çıkış basıncını sabit tutan regülatörler sisteme eklenmelidir. Stabil gaz basıncı, okuma hatalarını neredeyse sıfıra indirir. Tüpün içindeki parçanın geometrik şekli akışkanın vizkozitesine uygun seçilir. Küre biçimindeki tasarımlar ufak kapasiteli gaz hatlarında çalışırken, gövdesinde yönlendirme kanatları taşıyan konik modeller sıvının itişiyle kendi ekseninde dönerek yükselir. Dönme hareketi, parçanın tam merkezde dengeli durmasını ve cam duvara sürtünmesini engeller. Skaladaki kesin okuma çizgisi, dönen şamandıranın en geniş tepe kenarından hizalanarak belirlenir.

Sıvı ve Gaz Ölçümlerindeki Değişken Dinamikler

Endüstriyel hatlarda sıvıların ölçüm mekaniği ile gazların ölçüm mekaniği tamamen birbirine zıt kurallarla işler. Sıvı maddeler, yüksek basınç altında bile sıkıştırılamaz yapı barındırır. Sıkıştırılamama özelliği, boru içindeki debinin basınç dalgalanmalarından bağımsız şekilde ölçülmesine imkân verir. Suyun veya yağın debisi okunurken hattın basıncı hesaba katılmaz. Şamandıra sadece sıvı kütlesinin uyguladığı saf itme gücüyle yükselir. Gaz maddeler ise basınç altında anında küçülüp sıkışan yapıya bürünür. Boru içindeki gazın basıncı arttığında hacmi küçülür, gaz yoğunlaşır. Yoğunluğu artan gaz, şamandırayı normalden çok daha kuvvetli iter. Hattan geçen gerçek gaz miktarını doğru okuyabilmek adına basıncın tamamen sabit tutulması mecburidir. Fabrikalarda gaz hatlarına takılan debimetrelerin giriş bölümüne mutlaka basınç düşürücü regülatörler monte edilir. Regülatörler, hattan gelen dalgalı basıncı tamamen sabitler. Cihaz fabrikasyon aşamasında hangi basınca göre kalibre edildiyse, regülatör de o değere ayarlanır. Sıcaklık dalgalanmaları da gaz hacmini doğrudan genişletip daraltır.

Doğru Boru Hattı Montajı ve Tesisat Kuralları

Başarılı bir boru hattı montajı uygulamasında, sistemin tamamen dikey bir pozisyonda hizalanması şarttır. Akışkan kütlesi, mekanizmanın en alt kısmından sisteme girip yukarıdaki çıkış noktasından yoluna devam etmelidir. Yerçekimi kuvvetinin tam merkezde çalışabilmesi adına su terazisiyle yapılan milimetrik montaj hizalaması mühimdir. Eğri sabitlenen donanımlarda, içerdeki parça sürekli tüp duvarlarına sürtünür. Duvar sürtünmesi yukarı yönlü hareketi yavaşlatır, dolayısıyla ekranda okunan rakamlar hatalı çıkar. Cihazın giriş ve çıkış bölümlerinde belli uzunlukta düz boru payı bırakılması tavsiye edilir. Düz boru mesafeleri, dirseklerden veya pompalardan kaynaklanan sıvı türbülansını yatıştırır. Çalkantılı, dalgalı bir akış profili, şamandıranın sürekli aşağı yukarı titremesine zemin hazırlar. Hat üzerine mecburen eklenecek vanaların, mekanizmanın hemen çıkış bölümüne monte edilmesi akış profilini korur. Giriş kısmına takılan vanalar akışı daraltıp türbülans yaratır. Manyetik aktarım modülü barındıran metal gövdeli donanımların yakınına devasa mıknatıslar veya manyetik alan üreten büyük elektrik motorları yerleştirilmemelidir.

Mekanik Akış Ölçüm Aygıtlarının Bakım Prosedürleri

Mekanik yapıların uzun yıllar sorunsuz çalışması, düzenli temizlik rutinlerinin aksatılmamasına bağlıdır. Boru hattı içinden sürekli geçen mikro partiküller, aylar içinde şamandıra üzerinde ince bir kir tabakası bırakır. Biriken kirli katmanlar şamandıranın toplam ağırlığını artırıp fabrikasyon kalibrasyon dengesini bozar. Şeffaf tüplü cihazlarda iç kirlenme, teknisyen tarafından gözle anında fark edilir. Teknisyenler, sistemi flanşlardan sökerek tamamen uygun kimyasal çözücülerle yıkama işlemi gerçekleştirir. Sistemin her söküm işleminin ardından O-ring tipi sızdırmazlık contaları yenilenmelidir. Kaliteli sızdırmazlık, yüksek basınçlı hatların güvenliğini doğrudan destekler. Agresif kimyasalların dolaştığı hatlarda elastomer contaların korozyon durumu düzenli periyotlarla gözden geçirilir. Ayarları sapan donanımlara uygulanan hassas kalibrasyon işlemleri neticesinde ölçüm kayıpları giderilir. İşlevi azalan iç parçalar orijinal yedekleriyle kolayca yenilenir. Parça değişiminin kolaylığı, bu donanımların sanayi sektöründe uzun yıllar yer bulmasını kolaylaştırır.

Elektriksiz Debimetrelerin Tesisata Kattığı Avantajlar

Sistemin elektrik beslemesine ihtiyaç duymaması, aygıtların fabrikanın en ücra köşelerine dahi rahatça takılmasını hızlandırır. Metrelerce kablo çekme derdi ve pano paneli kurma masrafı tamamen rafa kalkar. Patlama veya parlama riski taşıyan kimyasal depolama alanlarında ex-proof (patlamaya karşı korumalı) standartları doğal yollarla karşılanır. Hassas elektronik sensörler barındırmayan sade tasarımı, yüksek voltaj dalgalanmalarından veya manyetik parazitlerden etkilenmeden güvenilir ölçüm verir. Hatta bağlanan bu donanımlar suyun veya gazın hızını kesmez. Sistemdeki basınç kaybı, diğer karmaşık debimetrelere kıyasla sabit ve oldukça düşük değerlerde seyreder. Düşük seviyedeki direnç kayıpları, pompa motorlarının daha az enerji harcamasını destekler. Anında tepki veren mekanik yapı, ani sıvı değişimlerini milisaniyeler içinde göstergeye yansıtır. Skalanın okuma işlemi operatörlere özel bir eğitim seansını şart koşmaz. Teknisyenler camın üstündeki çizgilere bakarak anlık sirkülasyonu rahatça okur. Kurulum maliyetlerinin diğer sistemlere oranla düşük kalması, bütçe dostu, kaliteli bir mühendislik yatırımı anlamına gelir.
