Basınç Transmitteri

Basınç transmitteri, endüstriyel tesislerde sıvı, gaz veya buharın kuvvetini elektrik sinyallerine dönüştüren hassas bir ölçüm aygıtıdır. Bu donanımlar, boru hatlarında meydana gelen kuvvet değişimlerini anlık biçimde algılar. Algılanan fiziksel kuvvet, 4-20 mA gibi standart elektrik sinyallerine çevrilerek merkezi kontrol sistemlerine aktarılır. Proseslerin güvenli biçimde ilerlemesi, cihazlardan gelen doğru verilere dayanır. Fabrikalar, üretim zincirini kesintisiz yürütmek amacıyla yüksek doğruluk payı barındıran donanımlardan faydalanır. Akışkan kuvvetinin izlenmesi, sistemdeki arızaların erkenden tespit edilmesine imkan tanır.

Endüstriyel otomasyonun merkezinde konumlanan ölçüm cihazları, üretim verimini artırırken iş güvenliğini de maksimize eder. Doğru ölçüm, tesislerdeki boru patlamalarını veya sızıntıları engeller. Otomasyon sistemleri, algılayıcılardan gelen verileri işleyerek vanaları veya pompaları otomatik biçimde çalıştırır. Böylece insan müdahalesine gerek kalmadan sistem kendi kendini dengeler. Profesyonel enstrümanlar tercih edildiğinde, üretimdeki fire oranları düşer, enerji tasarrufu artar. Sürekli denetim mekanizması, uzun vadede işletmelere ciddi maddi avantajlar getirir.

Basınç Transmitteri Nedir ve Nasıl Çalışır?

Akışkanların yüzeylere uyguladığı kuvvetin elektriksel verilere çevrilmesi işleminde görev üstlenen donanımlara basınç transmitteri adı verilir. Sensör bölümü, sisteme entegre edildiği noktadaki fiziksel baskıyı doğrudan hisseder. İç kısımdaki diyafram zarı, basınca maruz kaldığında esner. Bu esneme payı, cihazın içindeki elektronik devreler yardımıyla mikro boyutlarda elektriksel değerlere dönüştürülür. Elde edilen değerler, PLC veya SCADA gibi merkezi panellere iletilir.

Merkezi kontrol panelleri, gelen sinyalleri okuyarak operatörlere anlık rakamlar aktarır. Sistemdeki kuvvet belirlenen sınırların üzerine çıktığında, alarmlar tetiklenir. Cihazın tasarımı, zorlu çalışma koşullarına dayanacak formda üretilir. Paslanmaz çelik gövdeler, aşındırıcı kimyasallara veya yüksek sıcaklıklara karşı koruma kalkanı işlevi görür. Cihazın iç mekanizması dış etkenlerden tamamen izole edilir. Böylece uzun yıllar boyunca hata payı barındırmadan doğru veriler elde edilir.

Hassas ölçüm mekanizması nasıl işler?

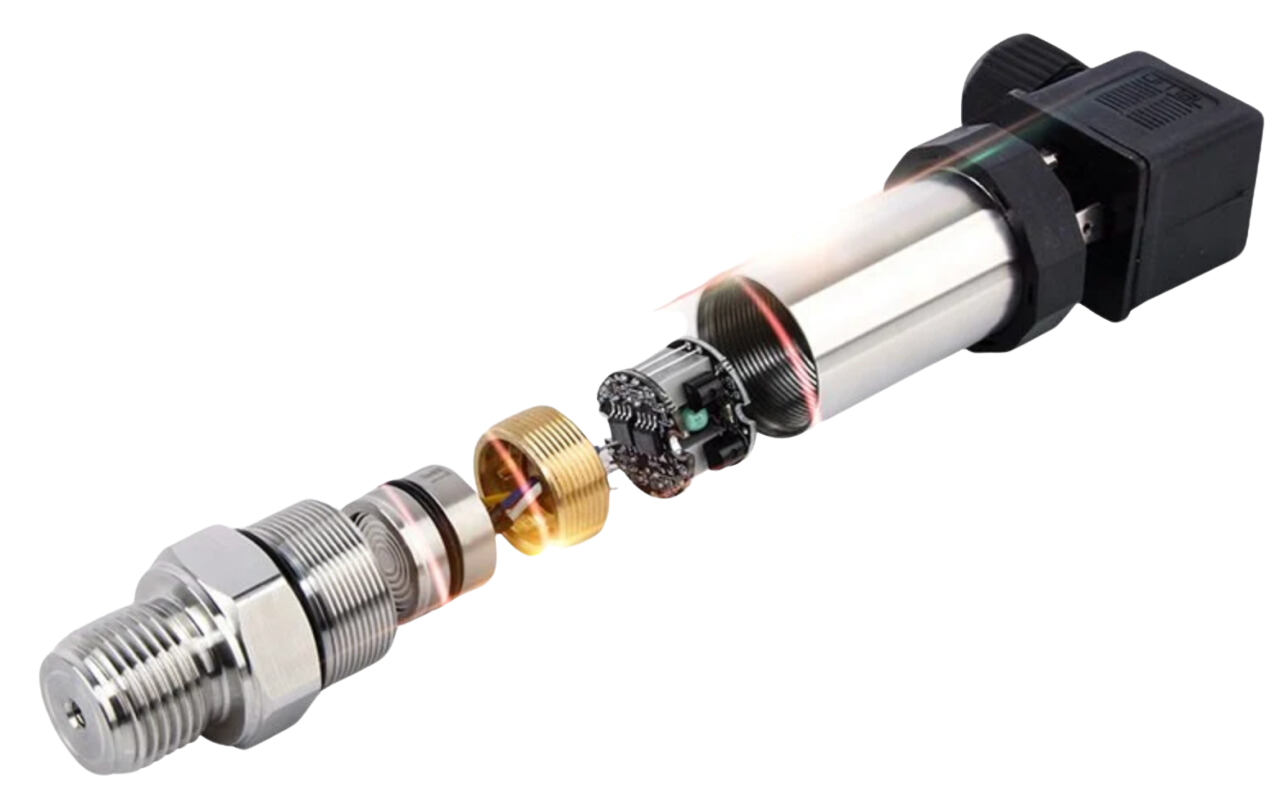

Donanımın merkezinde piezodirençli veya kapasitif yapıda algılayıcılar yer alır. Piezodirençli modeller, diyaframın esnemesiyle elektriksel direncin değişmesi prensibine dayanır. Kapasitif modellerde ise iki plaka arasındaki mesafe değiştikçe kapasitans değeri değişir. Her iki yöntem de milyarda bir oranındaki hassasiyetle çalışır. Elektronik kart, bu çok küçük değişimleri yükselterek standart bir çıkış sinyaline çevirir.

Sinyal dönüştürme işlemi sırasında ortam sıcaklığının ölçüm üzerindeki yan etkileri kompanze edilir. Sıcaklık dalgalanmaları, metallerin genleşmesini tetiklediği için ölçüm hatalarına zemin hazırlar. Kaliteli bir cihaz, içindeki termal sensörler yardımıyla genleşmeyi hesaplayarak ana sinyali düzeltir. Hassas kompanzasyon işlemi, zorlu iklim şartlarında bile tam doğrulukta veriler alınmasına destek verir.

Endüstriyel Tesislerde Basınç Ölçümü Neden Kritiktir?

Fabrikalardaki üretim aşamaları, belirli fiziksel koşulların dar toleranslar içinde tutulmasına bağlıdır. Boru hatlarından geçen gazın kuvveti, sistemin sağlıklı çalışması adına hayati bir parametredir. Limitlerin üzerine çıkan kuvvetler, boru çatlamalarına veya vana arızalarına zemin hazırlar. Beklenmeyen arızalar, üretimin durmasına ve yüksek maliyetli tamir masraflarına sebebiyet verir. Tesisteki güvenliği artırmak amacıyla sürekli izleme şarttır.

Güvenlik önlemlerinin haricinde ürün kalitesi de doğrudan bu parametrelere bağlıdır. Kimya sanayisinde, reaktörlerdeki gaz kuvvetinin tam istenen değerde tutulması mecburidir. Sapmalar yaşandığında, kimyasal reaksiyonlar hedeflenen kalitede gerçekleşmez. Gıda sektöründe sterilizasyon işlemleri sırasında buhar gücünün doğru ayarlanması elzemdir. Tüm aşamaların mükemmel işlemesi, sensörlerin doğruluk payına ve tepki süresine dayanır.

Üretim hatlarında güvenlik ve kontrol

Otomatik kontrol valfleri, sistemden gelen emirlere göre açılır veya kapanır. Doğru emirlerin valflere ulaşması, ileri teknoloji ölçüm cihazları ile mümkündür. Yanlış okuma yapan bir cihaz, vanaların yersiz yere kapanmasını tetikler. Kuvvetin tehlikeli boyutlara ulaştığı zamanlarda gecikmeli tepki vermek, felaketlere kapı aralar. Yüksek tepki hızı barındıran donanımlar, saniyenin onda biri gibi sürelerde sinyal göndererek güvenliği en üst düzeye taşır.

İhtiyaçlarınıza Uygun Seçenekler Nelerdir?

Sektörlerin talepleri, cihazların tasarım özelliklerini doğrudan şekillendirir. Bazı projelerde atmosferik değerler referans alınırken, muhtelif projelerde tamamen vakumlu ortamlar baz alınır. İşletmelerin beklentileri, donanımların çalışma prensiplerine göre sınıflandırılmasını mecburi kılar. Uygulama alanının zorluk derecesi, cihazın gövde malzemesini, diyafram tipini ve bağlantı türünü belirler.

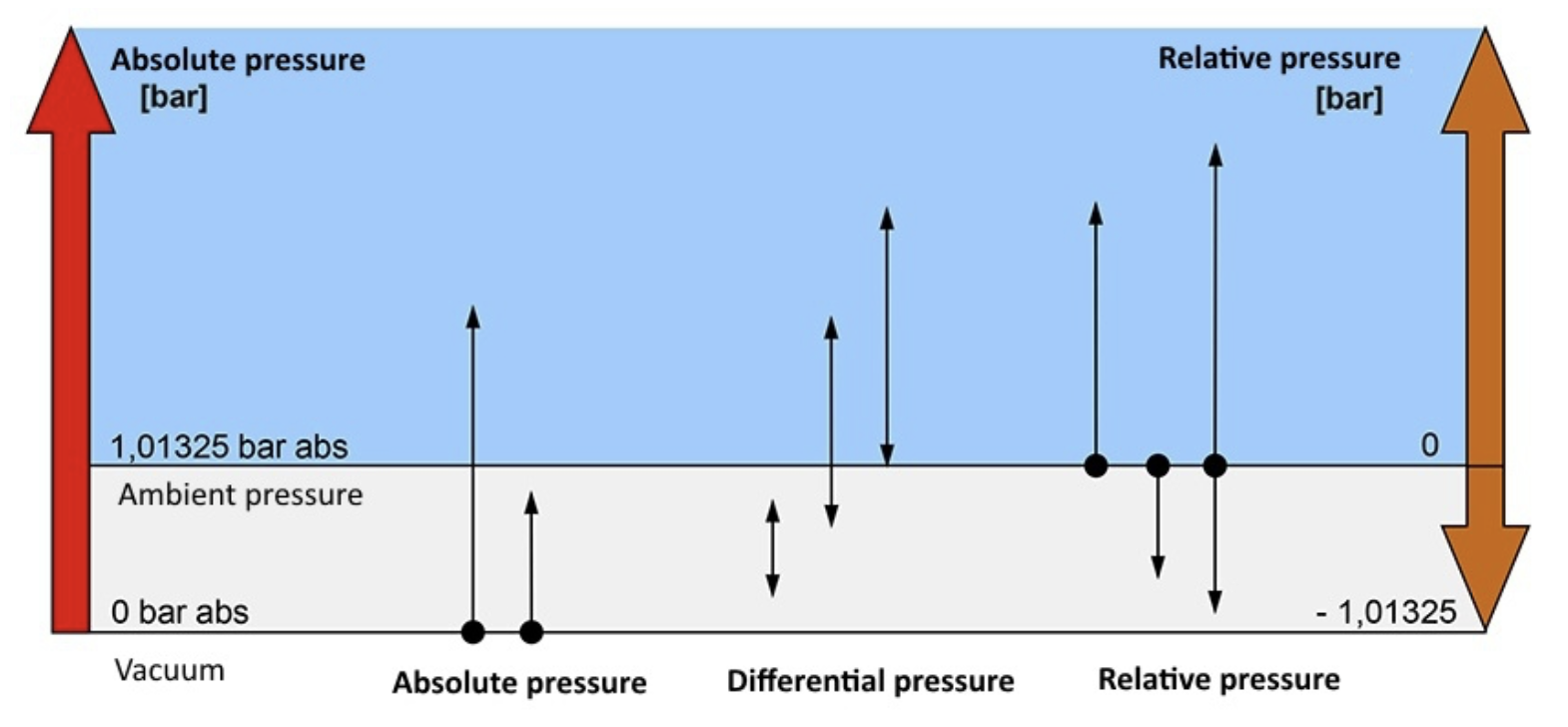

Mutlak ve diferansiyel basınç ölçümü

Mutlak modeller, referans noktası babında sıfır noktasını, yani tam vakum halini baz alır. Barometrik değişimlerden etkilenmeyen cihazlar, hava durumundaki dalgalanmaların ölçümü bozmasını engeller. Çoğunlukla laboratuvar ortamlarında veya hassas gaz izleme sistemlerinde tercih edilirler.

Diferansiyel cihazlar ise iki ayrı nokta arasındaki farkı hesaplar. Cihazın üzerinde iki ayrı akışkan kanalı bulunur. İki kanaldan gelen kuvvetler birbiriyle kıyaslanır ve aradaki fark elektriksel sinyale çevrilir. Bu sistem, filtrelerin tıkanıp tıkanmadığını tespit etmek amacıyla entegre edilir. Filtrenin öncesindeki ve sonrasındaki kuvvet farkı arttığında, sistem filtrenin temizlenme vaktinin geldiğini bildirir. Tanklardaki sıvı seviyesini tespit etmek amacıyla da yine bu diferansiyel prensipten yararlanılır.

Doğru Cihaz Seçiminde Dikkat Edilmesi Gerekenler

Tesisler adına yatırım kararı alınırken donanımın özellikleri ayrıntılı biçimde incelenmelidir. Yanlış tercih edilen bir donanım, kısa sürede arızalanarak işletmeye zarar verir. Akışkanın cinsi, cihazın ömrünü belirleyen en kritik etkendir. Agresif asitler veya aşındırıcı kimyasallar karşısında özel alaşımlı altın kaplama diyaframlar devreye girmelidir. Sıradan paslanmaz çelik, zorlu asitlerin karşısında kısa sürede erir.

Ortam sıcaklığı ve prosesin maksimum ulaştığı tepe noktaları da hesaba katılmalıdır. Cihazın dayanım sınırları, sistemin üretebileceği en yüksek kuvvetten daha üst seviyelerde belirlenmelidir. Cihazın kalibrasyon adımlarının kolaylığı, bakım ekiplerine zaman kazandırır. Uzaktan dijital biçimde kalibre edilebilen akıllı modeller, zamandan büyük oranda tasarruf ettirir. Haberleşme protokolleri de sistemin altyapısıyla tam uyumlu çalışmalıdır.

Akışkanın ve ortamın sistem üzerindeki yansımaları

Akışkanlığı düşük koyu sıvılar, cihazın bağlantı noktalarını tıkayabilir. Bu tür durumlarda standart küçük delikli bağlantılar yerine geniş yüzeyli flush diyafram modelleri sisteme takılır. Diyafram, sıvıyla tamamen aynı hizada durduğu için tıkanma riski ortadan kalkar. Çikolata, boya, çamur gibi maddelerin takibinde bu özel tasarım ön plana çıkar. Gıda sektöründe ise bakteri üremesini engelleyen pürüzsüz yüzeyli, hijyenik sertifikalar taşıyan donanımlar zorunludur. Cihaz üzerinde hiçbir ölü nokta kalmamalıdır, aksi durumda mikroorganizmalar boşluklarda çoğalır.

Haberleşme Protokolleri ve Sistem Entegrasyonu

Endüstriyel tesislerdeki sensörlerin yalnızca veri okuması yeterli görülmez; okunan verilerin merkez sistemle eksiksiz biçimde iletişim kurması beklenir. Analog sinyallerin dışında dijital iletişim protokolleri, modern fabrikaların vazgeçilmez donanımları arasında sayılır. Dijital iletişim altyapısı, cihaza uzaktan müdahale imkanı tanıyarak bakım sürelerini kısaltır. Otomasyon sistemleri, dijital verileri anlık biçimde işleyerek devasa veri tabanlarına kaydeder.

HART ve fieldbus teknolojileri

HART protokolü, standart 4-20 mA analog sinyalin üzerine dijital verilerin bindirilmesi mantığıyla işler. Böylece hem klasik analog sistemler korunur hem de dijital ayarlamalar sisteme kazandırılır. Cihazın kalibrasyon ayarları veya teşhis verileri, dijital sinyal üzerinden merkez odaya aktarılır. Profibus veya Foundation Fieldbus gibi tamamen dijital sistemler ise tek bir kablo üzerinden onlarca cihazın merkezle haberleşmesini imkan dahilinde tutar. Kablo karmaşasını azaltan bu teknolojiler, devasa fabrikalarda altyapı maliyetlerini ciddi oranda düşürür. Merkez odadaki bilgisayarlar üzerinden tesisteki her bir sensörün sağlık durumu anlık izlenir.

Düzenli Kalibrasyonun Sistemdeki Rolü

Ölçüm enstrümanlarının zaman içinde hassasiyetini kaybetmesi, elektronik bileşenlerin doğası gereği beklenen bir durumdur. Doğruluğun ilk günkü standartlarda kalması amacıyla periyodik kalibrasyon işlemlerine başvurulur. Sensörlerin mekanik yorgunluğu veya ağır şartlar, okuma değerlerinde minimal sapmalara zemin hazırlar. Göz ardı edilen küçük sapmalar, aylar içinde büyüyerek üretimi riske atar.

Ölçüm doğruluğunu koruma

Kalibrasyon işlemi, referans kabul edilen çok daha hassas bir test cihazıyla sahadaki enstrümanın kıyaslanması prensibine dayanır. Test donanımı, cihaza belirli oranlarda kuvvet uygulayarak verdiği tepkileri kaydeder. Sensörün ürettiği elektriksel sinyal ile beklenen ideal sinyal arasındaki fark hesaplanır. Elektronik kart üzerinden fark sıfırlanarak doğruluk tekrar garanti altına alınır. Düzenli bakımlar, fabrikalardaki kalite standartlarını korurken olası arızaların da erkenden tespit edilmesine fayda getirir.

Çalışma Esnasında Karşılaşılan Problemler ve Çözüm Yolları

Sistemlerde yaşanan sorunların büyük bölümü, yanlış montaj veya hatalı donanım seçiminden kaynaklanır. Tesisatın titreşimli bölgelerine kurulan cihazlar, sarsıntı nedeniyle mekanik arızalara maruz kalır. Cihazların boru hatlarına doğru açılarla monte edilmesi, içeride hava kabarcığı kalmasını veya tortu birikmesini engeller. Uzman mühendisler, montaj aşamasında tüm değişkenleri dikkate alarak projelendirme yapar.

Montaj ve izolasyon hataları

Akışkanın sıcaklığı, cihazın dayanabileceği limitlerin üzerinde seyrediyorsa araya soğutucu kuleler veya kılcal borular yerleştirilir. Sifon montajı, sıcak buharın doğrudan sensör zarına temas etmesini engelleyerek sıcaklığı makul seviyelere düşürür. İzolasyon zayıflıkları, dış ortamdaki soğuk havanın sensör içindeki sıvıyı dondurmasına sebebiyet verir. Donan akışkan, zarı patlatarak enstrümanı tamamen işlemez hale getirir. Tüm detaylar, donanımların uzman kişilerce sisteme dahil edilmesinin ne kadar mühim olduğunu kanıtlar. Isıtıcılı koruma kılıfları, soğuk iklimlerdeki dış ortam tesisatlarında sıklıkla tercih edilir. Endüstriyel altyapıların kusursuz işlemesi, mühendislik hesaplamalarının eksiksiz yapılmasına bağlıdır.

Hangi Sektörlerde Yoğun Biçimde Tercih Edilir?

Sensörlerin ölçüm kabiliyetleri, sanayinin neredeyse bütün kollarında hayati roller üstlenir. Suyun çıkarılmasından arıtılmasına, petrolün işlenmesinden doğal gazın dağıtımına kadar geniş bir yelpazede bu donanımlardan yararlanılır. Tesislerin altyapılarına göre tasarlanan modeller, her sektörün kendi dinamiklerine uygun cevaplar üretir.

Su ve atık su arıtma tesisleri

Arıtma tesislerinde suyun borulardan geçerken uyguladığı kuvvet, pompaların çalışma hızını belirler. Borulardaki tıkanıklıklar veya su seviyesindeki azalmalar, pompaların boşuna çalışarak yanmasına sebebiyet verir. Sistemi korumak amacıyla pompanın çıkış hattına yerleştirilen sensörler, basınç düştüğünde pompanın enerjisini keser. Atık su tanklarındaki hidrostatik ölçümler sayesinde depoların doluluk oranları anlık izlenir ve taşmaların önüne geçilir.

Petrokimya ve rafineri istasyonları

Petrol veya doğal gaz işleme tesisleri, patlama riskinin en yüksek seyrettiği alanlardır. Bu alanlarda ex-proof sertifikalı donanımlar mecburi tutulur. Gaz sızıntılarını tespit etmek veya reaktörlerdeki aşırı sıkışmayı dengelemek tamamen bu ölçüm ekipmanlarının sorumluluğundadır. En ufak bir ölçüm sapması, zincirleme reaksiyonları tetikleyerek büyük yıkımlara zemin hazırlar. Sensörlerin gönderdiği veriler, acil tahliye sistemlerini veya yangın söndürme mekanizmalarını otomatik biçimde aktifleştirir. Güvenlik, petrokimya sektöründe her şeyin üzerinde tutulur.

Aktif Ölçüm Enstrümanları ile Profesyonel Çözümler

Tesislerin sorunsuz çalışması, kaliteli mühendislik ürünlerinin doğru yerlere entegre edilmesine dayanır. Aktif Ölçüm Enstrümanları (Aktif Instruments); enerji, kimya, gıda ve ilaç gibi pek çok sektöre yönelik yüksek nitelikli seviye, akış, basınç ve sıcaklık kontrol cihazları tedarik eden lider endüstriyel çözüm ortağı durumundadır. İşletmelerin zorlu koşullarında en doğru verileri elde etmeleri, geniş ürün portföyü ile güvence altına alınır.

Tedarik edilen endüstriyel ölçüm cihazları, üretim hatlarının tam istenilen doğrulukta ilerlemesine destek verir. İleri teknoloji sensörlerle donatılmış debimetreler, transmitterler, şalterler ve seviye göstergeleri, işletmelerin üretim kalitesini artırır. Çok zorlu çalışma şartlarında dahi yüksek hassasiyet, dayanıklılık ve kesintisiz performans elde edilir. Tüm ürünler, uzun yıllar boyunca kalibrasyon kayması yaşamadan ilk günkü kararlılığıyla çalışır. Endüstrinin ağır şartlarına meydan okuyan ekipmanlar, fabrikaların duruş sürelerini minimize eder.

Yüksek kaliteli endüstriyel donanımlar

Firma, JSP Industrial Controls, BD Sensors ve Galltec + mela gibi güçlü küresel markaların temsilciliklerini başarıyla yürütür. Müşteri memnuniyetini merkeze alan hizmet anlayışı, sadece ürün satışı ile sınırlı kalmaz. Tesislerin benzersiz beklentilerine en uygun mühendislik donanımları özenle seçilip sisteme kazandırılır. Projeye özgü uzun ömürlü, özelleştirilebilir mühendislik seçenekleri firmalara büyük avantajlar getirir.

Üretim bantlarında maksimum güvenlik hedeflendiğinde doğru markalarla çalışmak vazgeçilmez bir unsurdur. Endüstriyel yatırımların karşılığını fazlasıyla veren dayanıklı cihazlar, işletme maliyetlerini aşağı çeker. Uzman mühendis kadrosu, kurulum aşamasından satış sonrası desteğe kadar her aşamada müşterilerinin yanında yer alır. Yenilikçi çözümler, sistemleri yeni nesil teknolojilere entegre ederek rekabet gücünü zirveye taşır. İhtiyaç duyulan üstün teknoloji donanımları, işletmelerin üretim kapasitesini maksimize eder.
